面板安装式USB-B型接口连接器结构设计

这款面板安装式USB-B型接口，是工业电子设备、工控终端、外设连接场景中常用的标准数据传输接插件，主要用于实现设备端与上位机、数据线缆之间的稳定数据通讯与连接固定，常见于工业打印机、数控设备操作面板、仪器仪表机箱、外置数据采集模块等设备的外置接口位，解决设备内嵌接口易松动、防护性差、线缆插拔受力直接作用于内部电路板的问题。

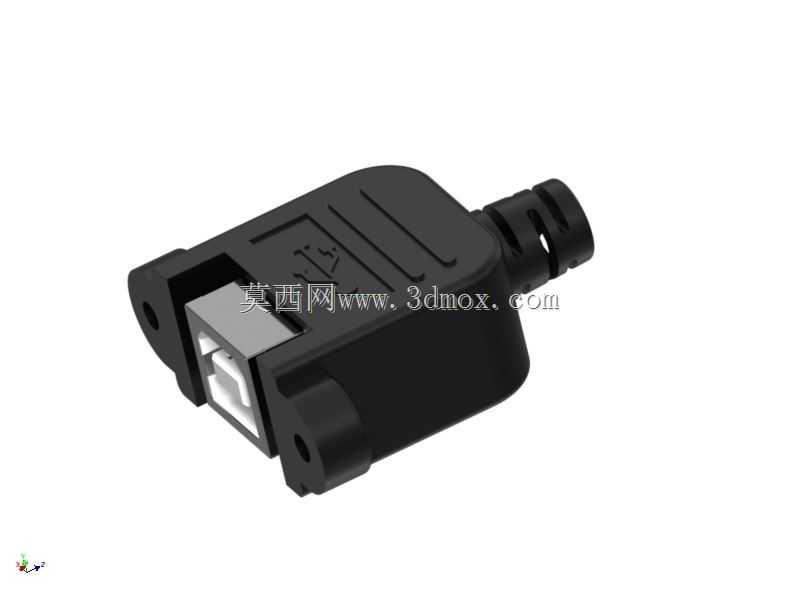

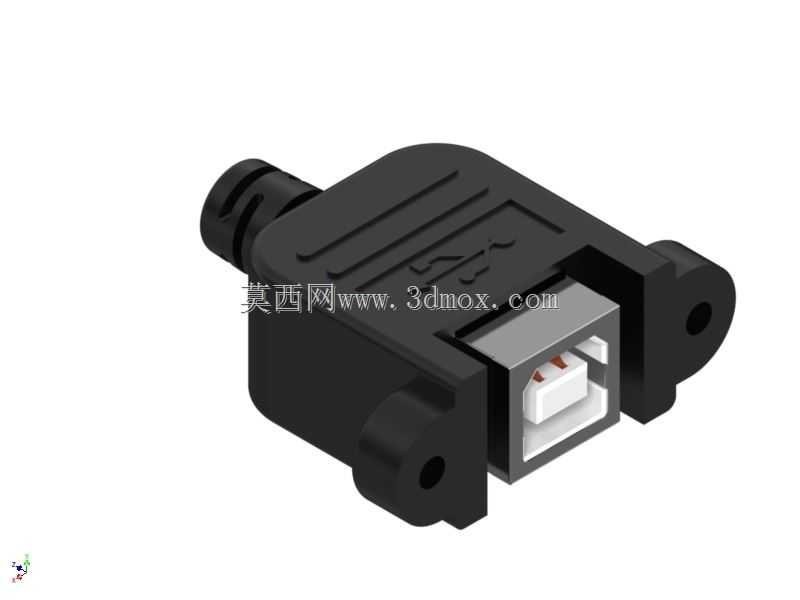

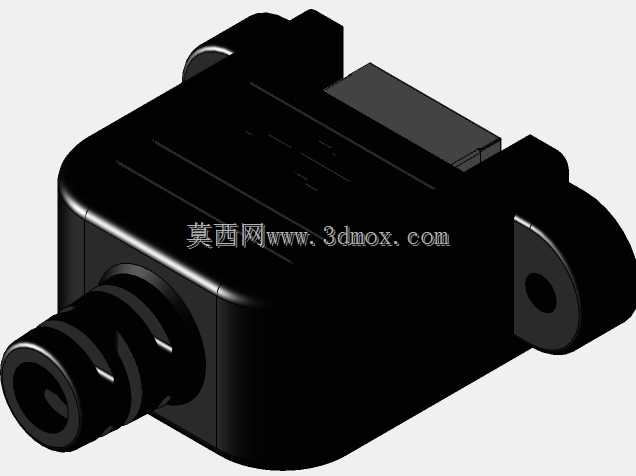

从功能特性来看，该接口采用标准USB-B型接触端子布局，可匹配通用USB-B型打印线、数据传输线，满足USB2.0及兼容版本的数据传输需求，接口前端的金属屏蔽层可有效降低外界电磁信号对数据传输的干扰，保障工业复杂电磁环境下通讯的稳定性。两侧带安装孔的固定耳是面板安装结构的核心，安装时可将接口主体嵌入设备面板预先开好的对应尺寸开孔中，通过螺丝穿过两侧固定耳的通孔将接口牢牢锁附在面板内壁，让插拔线缆时的受力全部由面板结构承担，不会拉扯内部电路板的焊接点位，大幅提升接口的使用寿命与连接可靠性，避免长期插拔导致的焊盘脱落、接口松动移位等常见故障。接口尾部的线缆防护结构采用带防滑纹路的出线端设计，可适配对应线径的屏蔽线缆，尾部的阶梯式结构可缓解线缆弯折时的应力集中，降低线缆根部断裂的风险。

设计过程中，首先严格遵循USB-IF标准中B型接口的接触端子尺寸公差要求，保证公头插入时的插拔手感与接触可靠性，端子接触片的位置、插拔深度均符合通用标准，可兼容市面上所有合规的USB-B型公头接头。外形尺寸方面，接口主体的嵌入段尺寸适配常规设备面板的开孔规格，两侧固定耳的孔距符合工业接插件通用安装孔距标准，安装后接口端面与面板外表面齐平，既保证外观整洁，也能避免接口突出面板易受碰撞损坏。外壳采用高强度工程塑料材质，具备良好的绝缘性能与结构强度，可耐受工业场景下的常规温度变化与轻微磕碰，内部金属屏蔽罩与端子组件采用嵌件注塑的方式与塑料外壳结合，结构整体性强，不会因长期插拔出现组件松脱。安装边界设计上，预留了足够的内部接线空间，尾部线缆出线方向与面板垂直，不会占用过多设备内部的纵深空间，适配不同厚度的设备面板安装需求，固定耳的沉孔设计可让安装螺丝头部完全埋入，不会突出面板表面影响外观或造成剐蹭。
