无焊面包电子原型多孔试验基板

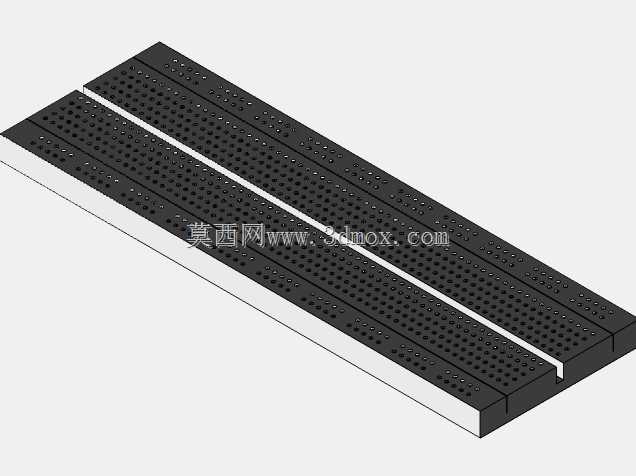

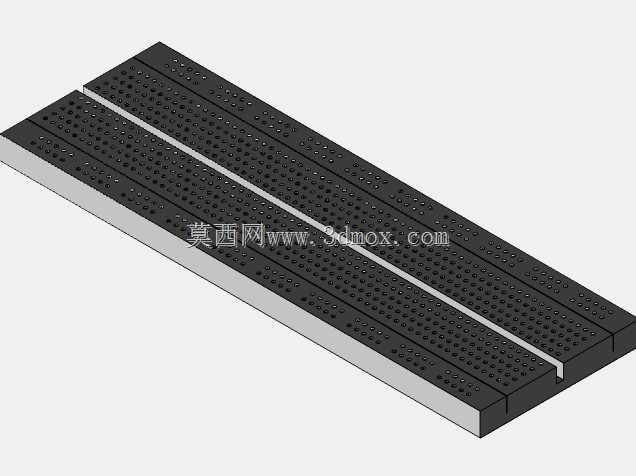

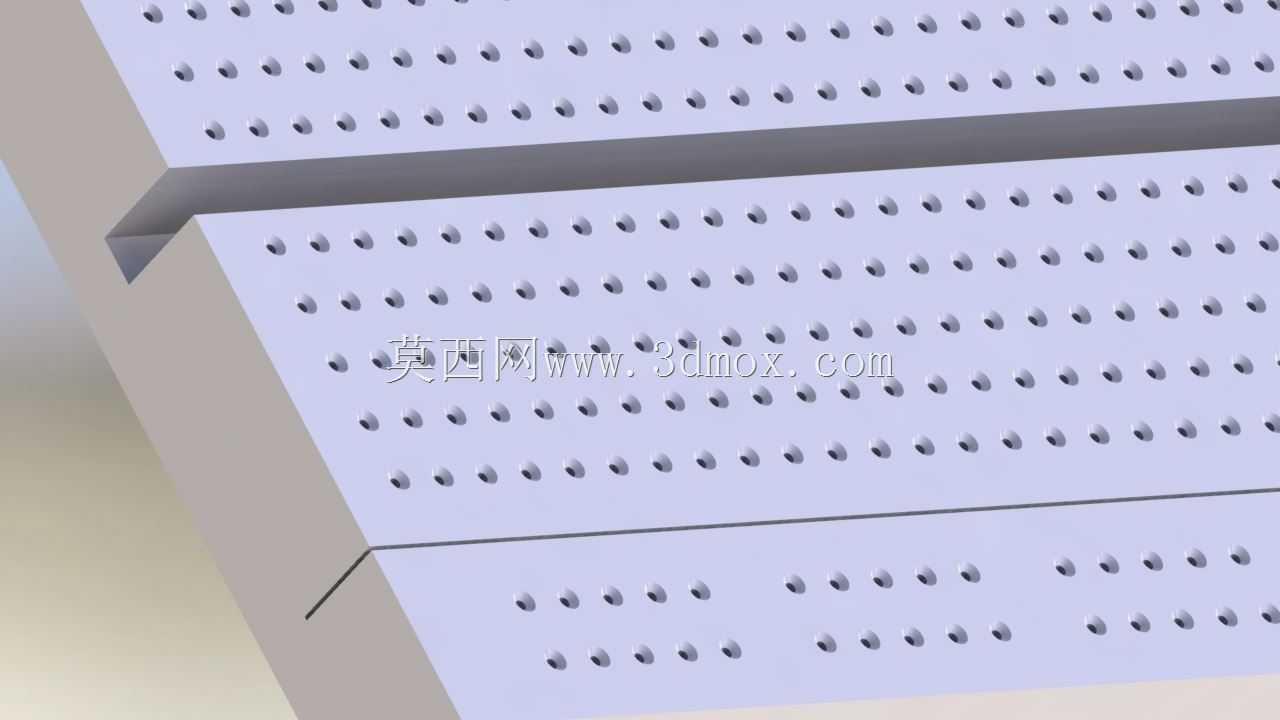

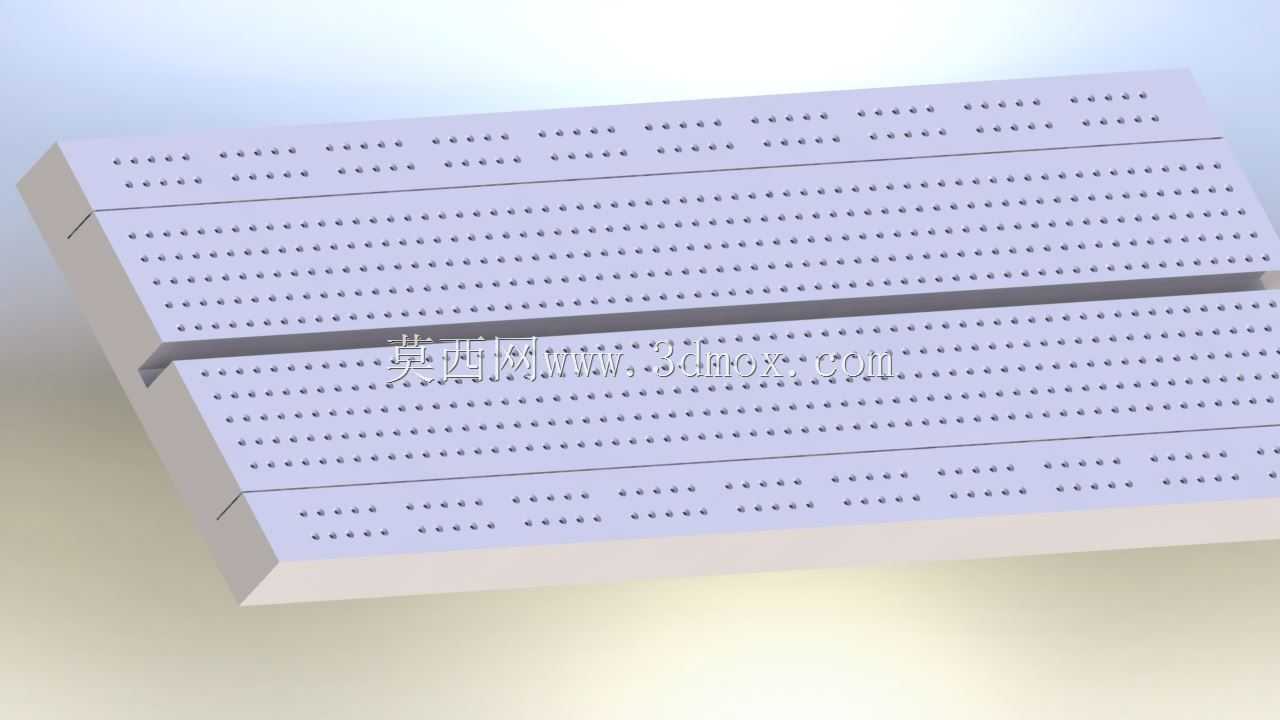

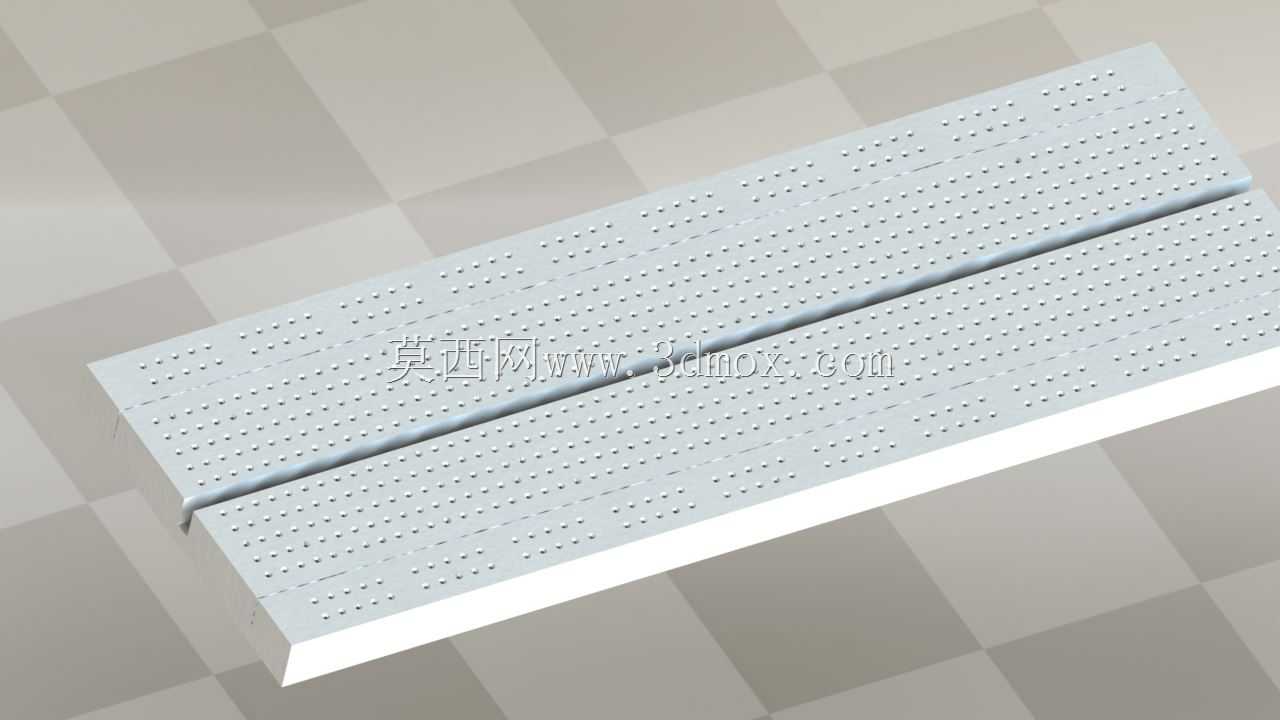

这款多孔试验基板是面向电子电路原型搭建、入门电子教学场景设计的无焊操作载体，核心定位是替代一次性焊接实验板，为电子爱好者、青少年电子教学、欠发达地区电子技能普及提供可重复使用的电路搭建基底。在实际应用场景中，它既可以作为中小学电子技术入门课程的实操载体，让学生无需掌握焊接技能就能完成基础电路搭接实验，也能作为电子爱好者快速验证电路方案的临时测试平台，甚至可以通过3D打印实现本地化生产，解决偏远地区电子实训器材运输成本高、补给困难的问题。从功能特性来看，基板采用规整矩阵式排布的标准插孔设计，插孔间距完全匹配通用直插电子元件的引脚尺寸，能够兼容电阻、电容、二极管、三极管、直插芯片等绝大多数常用通孔电子元件，无需焊接即可通过元件引脚与插孔的过盈配合实现电路导通，单次实验完成后可以直接拔出元件，基板无损伤可反复使用，大幅降低电子实验的耗材成本。设计思路上，整体采用阶梯式双层板体结构，上层为插孔功能区，矩阵式排列的插孔分为多个独立导通区块，既可以实现小范围电路的快速搭接，也能通过跳线完成复杂电路的跨区连接；下层为结构支撑层，预留了足够的引脚容纳空间，避免元件引脚刺穿板体影响放置稳定性，板体边缘做了倒角处理，日常使用中不会划伤操作者。外形尺寸与安装边界方面，板体采用方正的矩形轮廓，整体厚度控制在适合桌面放置的范围，无需额外固定即可平稳放置在实验台面上，插孔区域覆盖板体绝大多数平面，最大化利用板体空间，板体侧面预留了拼接卡槽，多块同规格试验板可以通过卡槽拼接扩展，满足更大规模电路的原型搭建需求，板体底部做了防滑微凸结构，放置时不会随接线操作发生滑移，保证电路搭建过程的稳定性。这款基板的设计充分考虑了低资源场景的使用需求，结构简单易生产，功能实用无冗余，既适合日常电子实训使用，也能作为公益电子教学项目的标准化器材，让更多群体能够低成本接触电子技术实践。
