NEMA23规格步进电机高精度三维结构

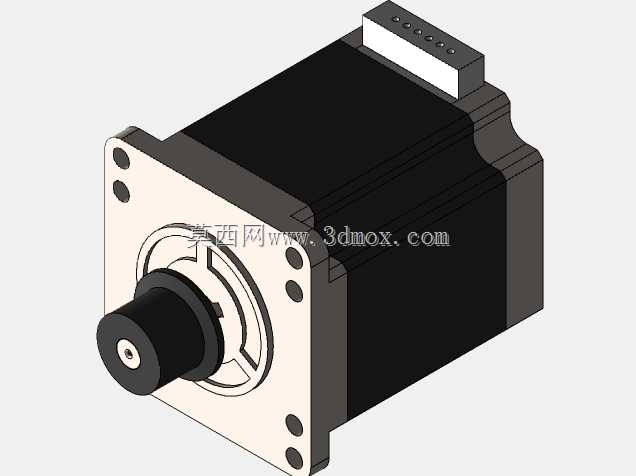

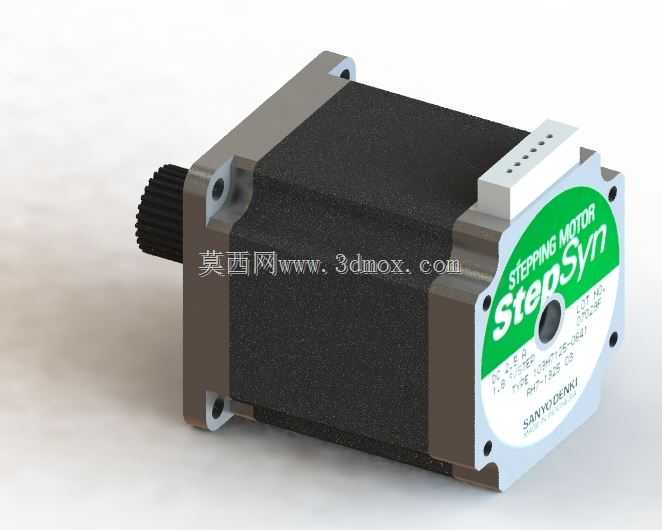

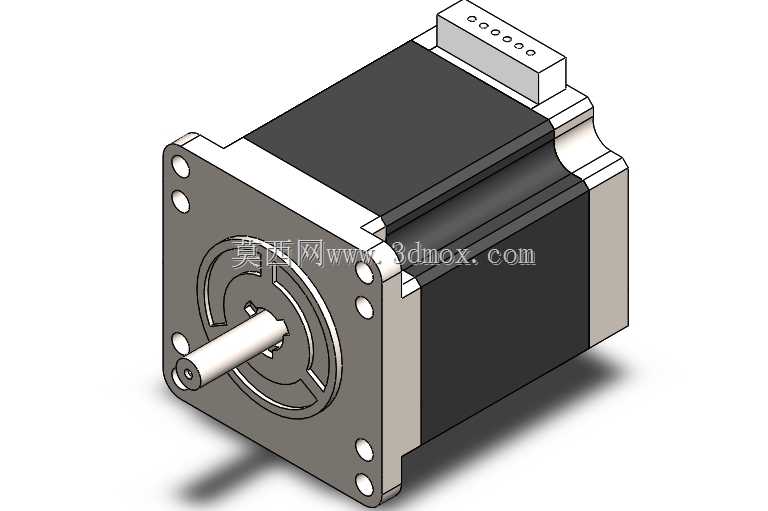

这款NEMA23规格步进电机的三维结构，围绕工业自动化、桌面数控设备、3D打印装备的实际传动需求设计，是开环运动控制场景中应用极广的动力执行部件。在实际工业场景中，这类电机常被用于小型数控雕刻机的轴系进给、桌面贴片机的物料移位传动、自动化点胶设备的工位切换驱动，以及工业分拣流水线的小幅精准位移控制，凭借开环控制下的高定位精度特性，无需额外加装反馈编码器即可实现稳定的步距角输出，大幅降低中小功率传动场景的设备搭建成本。从产品功能特性来看，该结构还原了步进电机的定转子总成、端盖安装法兰、输出轴带轮配合位、尾部接线端子座的完整细节，输出端预留的同步带轮安装位适配常规2GT、MXL型同步带传动，能够将电机的旋转运动精准转化为直线轴的进给动作，端盖处的四个安装孔严格遵循NEMA23标准的安装孔位规范，可直接匹配市面通用的电机安装座、联轴器支架等标准配件，无需额外做安装位的二次适配修改。在设计思路上，整个模型优先还原实际量产电机的装配边界，机身外壳的散热筋结构、端盖的定位止口、接线座的引脚排布都完全参照实物的装配逻辑搭建，既可以用于设备整机装配时的干涉校验，也能作为传动系统选型时的尺寸参考，帮助工程师在设计阶段提前确认电机与周边结构件的安全间隙，避免实际装配时出现接线空间不足、传动件干涉、安装孔位错位的问题。从安装边界尺寸来看，该电机的法兰安装面尺寸严格遵循NEMA23标准的57mm见方规格，安装孔中心距保持行业通用的47.14mm标准尺寸，输出轴直径、轴伸长度、机身总长度都对应市面常规57型两相步进电机的通用尺寸，机身侧面预留的走线空间能够满足不同线径的电机动力线、编码器延长线的弯折排布需求，不管是卧式安装还是立式安装的设备结构，都能直接套用该模型完成整体布局设计。模型还还原了电机表面的标识区域、机身的磨砂质感外壳细节，在做设备渲染展示、装配动画演示时，能够更贴近真实设备的视觉效果，帮助设计团队更直观地评估整机的外观协调性与结构合理性。
