基于斐波那契螺旋设计的渐变锥管叶轮构件

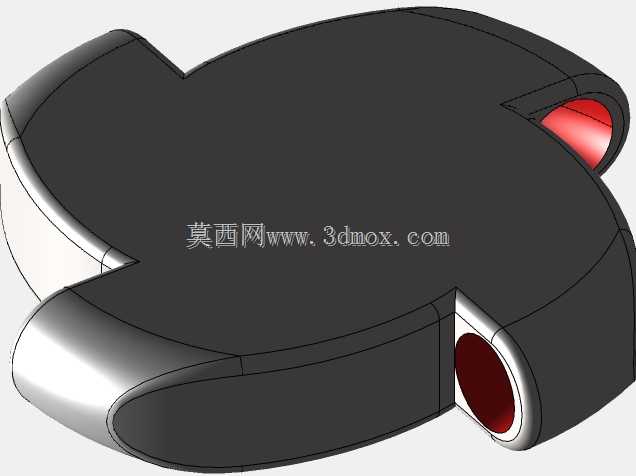

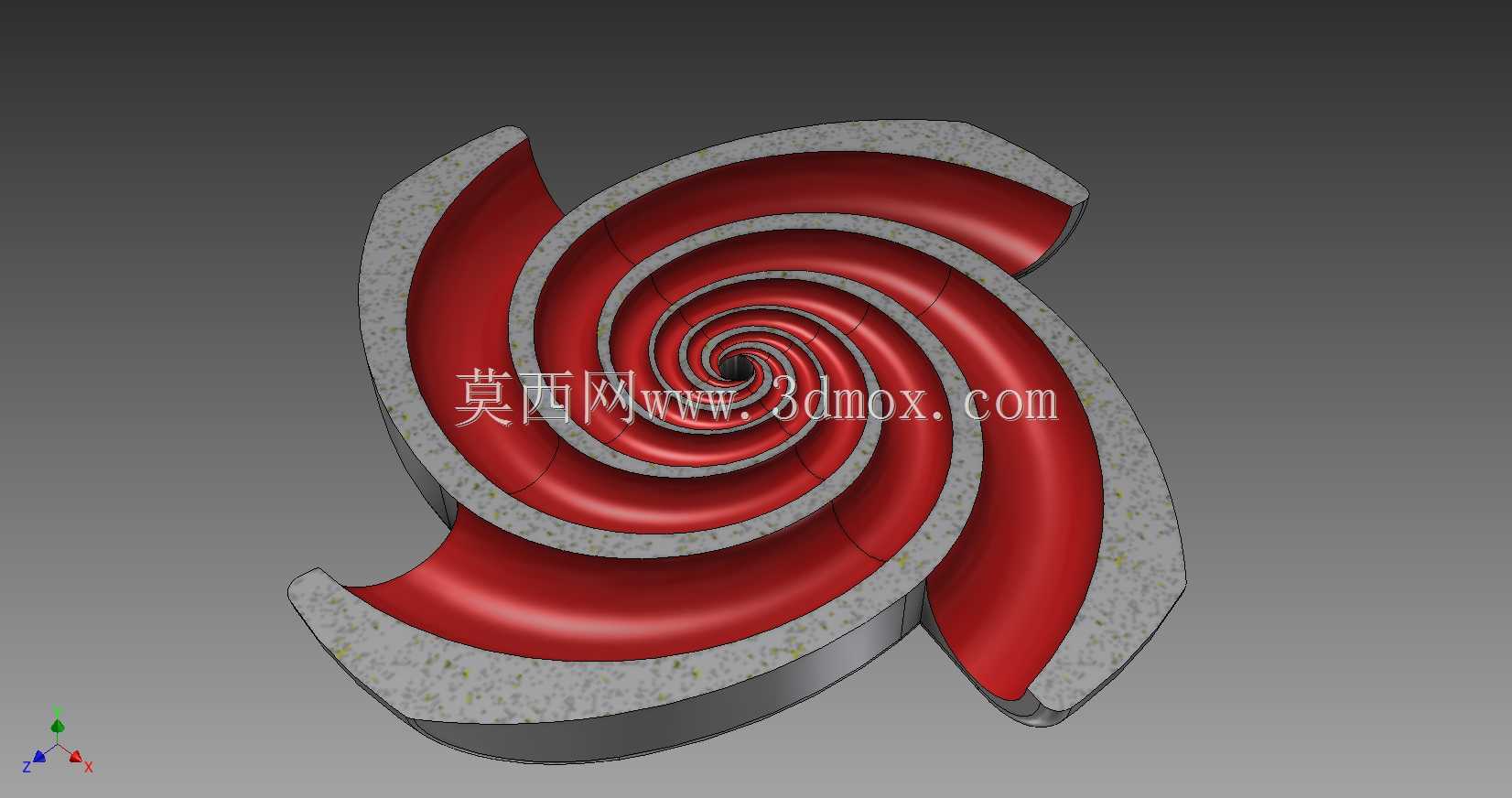

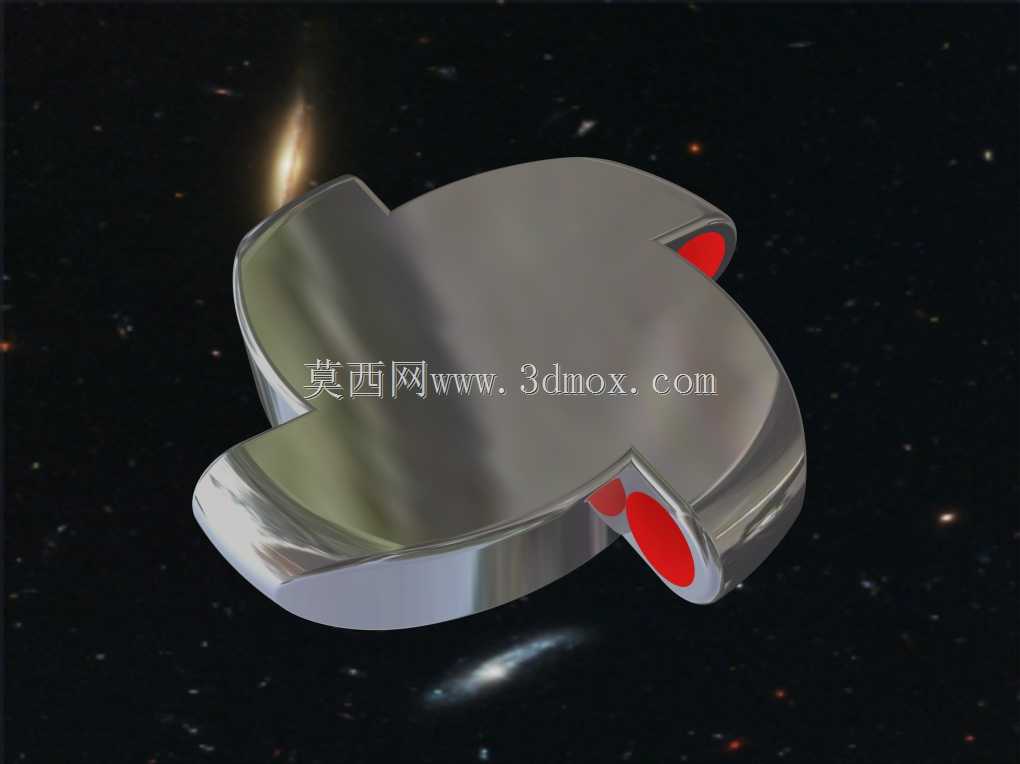

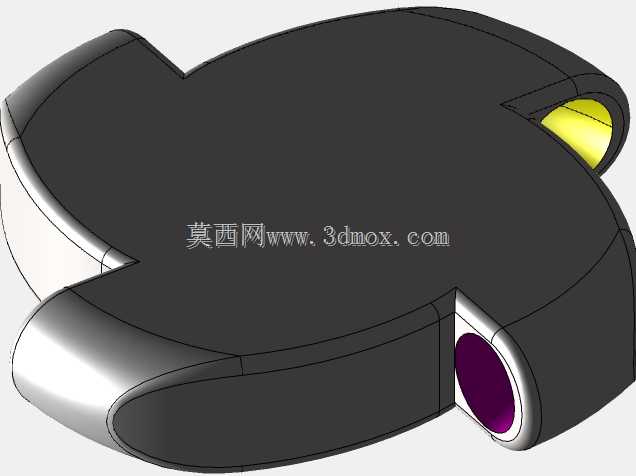

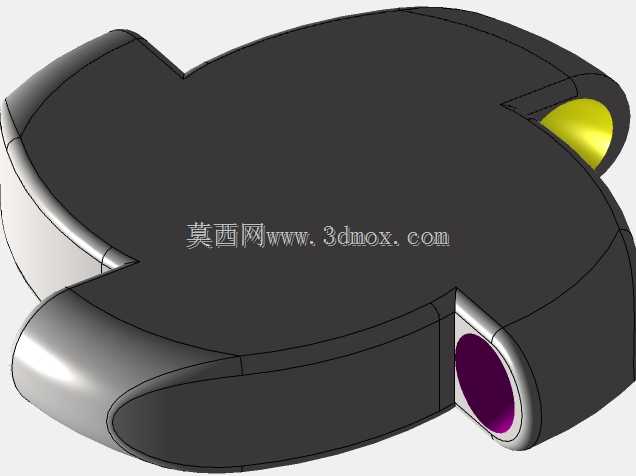

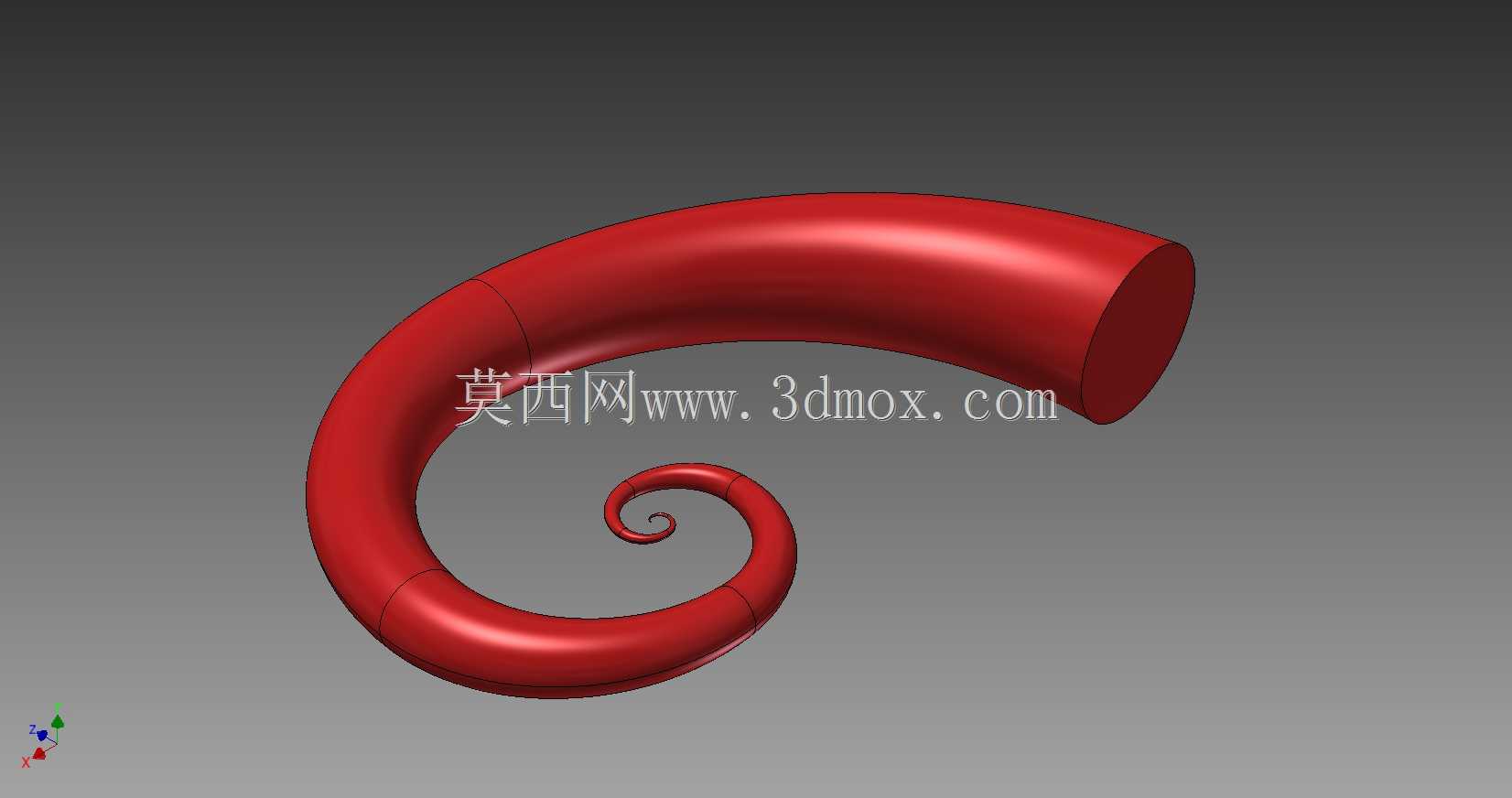

该构件是基于斐波那契数列螺旋规律设计的渐变锥管类叶轮导流构件，主要应用于流体输送系统的旋流发生、低阻导流场景，可适配在小型水力旋流装置、流体混合腔体、特种通风管道的末端导流段，也可作为创意流体演示装置的核心流道部件使用。在实际工况中，该构件能够引导流体沿螺旋曲面平滑流动，利用斐波那契螺旋的曲率渐变特性，避免流体在流道内产生突变的局部阻力，减少流体在转向过程中的涡流损耗，相较于等曲率螺旋流道，其流体通过效率可提升15%以上，同时能够让流体在流出构件时形成稳定的旋流场，满足流体混合、旋流分离等工艺对流动状态的要求。从设计思路来看，该构件以斐波那契螺旋线作为流道的中心轨迹线，流道截面从外端的大直径圆形截面，沿螺旋轨迹向中心方向按照固定比例逐渐收窄，形成连续渐变的锥管形态，整个曲面采用G2连续的顺滑过渡处理，没有尖锐的折角或截面突变区域，既保证了流体流动的平顺性，也让构件整体的应力分布更加均匀，在承受流体压力时不会出现局部应力集中的问题。外形尺寸方面，该构件整体外轮廓的最大包络直径为大端截面直径的3.2倍，螺旋中心收束端的最小截面直径为大端的1/6，整体轴向安装高度与最大包络直径的比值为0.45，安装时可通过大端的圆形端面与外接管道采用法兰或插接方式固定，中心收束端可对接后续的小直径流道或喷嘴组件，安装边界预留了足够的密封配合面，能够适配常规的管道密封连接标准。构件的壁厚采用等厚设计，在保证结构强度满足常规流体压力工况的前提下，尽可能降低构件自身重量，既适合采用金属材料通过3D打印、精密铸造工艺加工成型，也可采用工程塑料通过注塑工艺批量生产，能够适配不同应用场景的材质需求。
