改良款普鲁萨i3激光切割加工机架结构

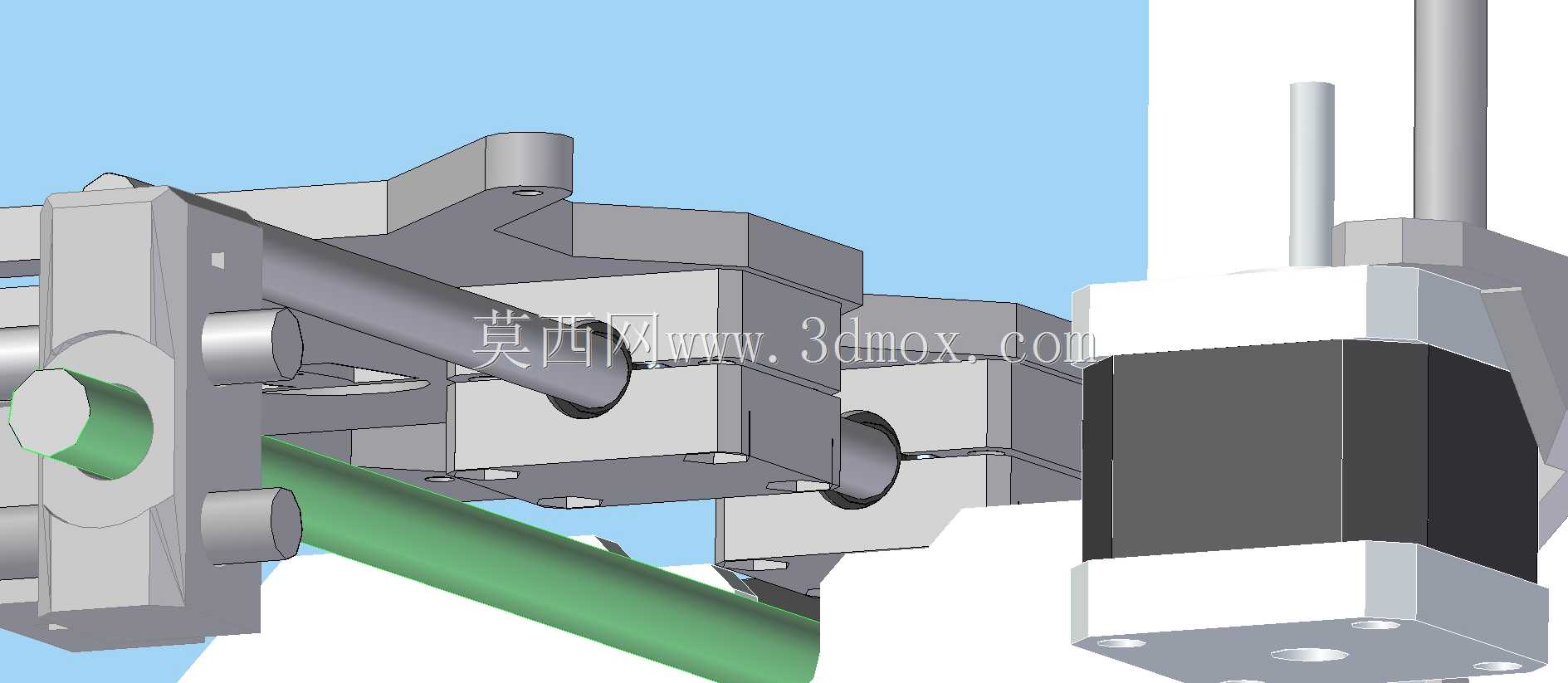

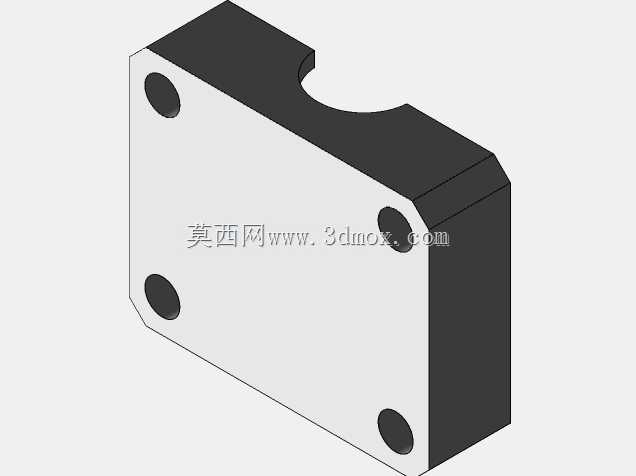

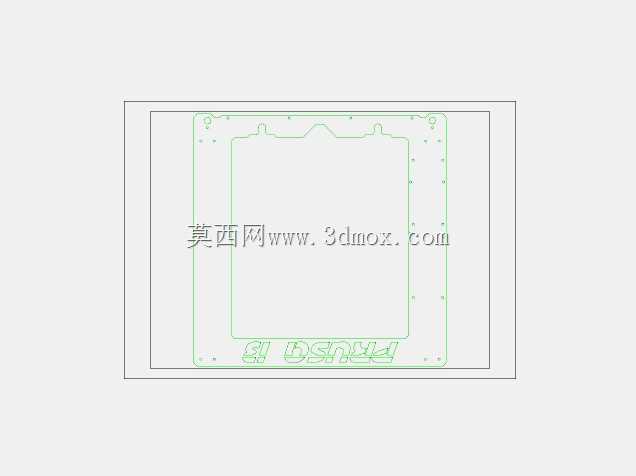

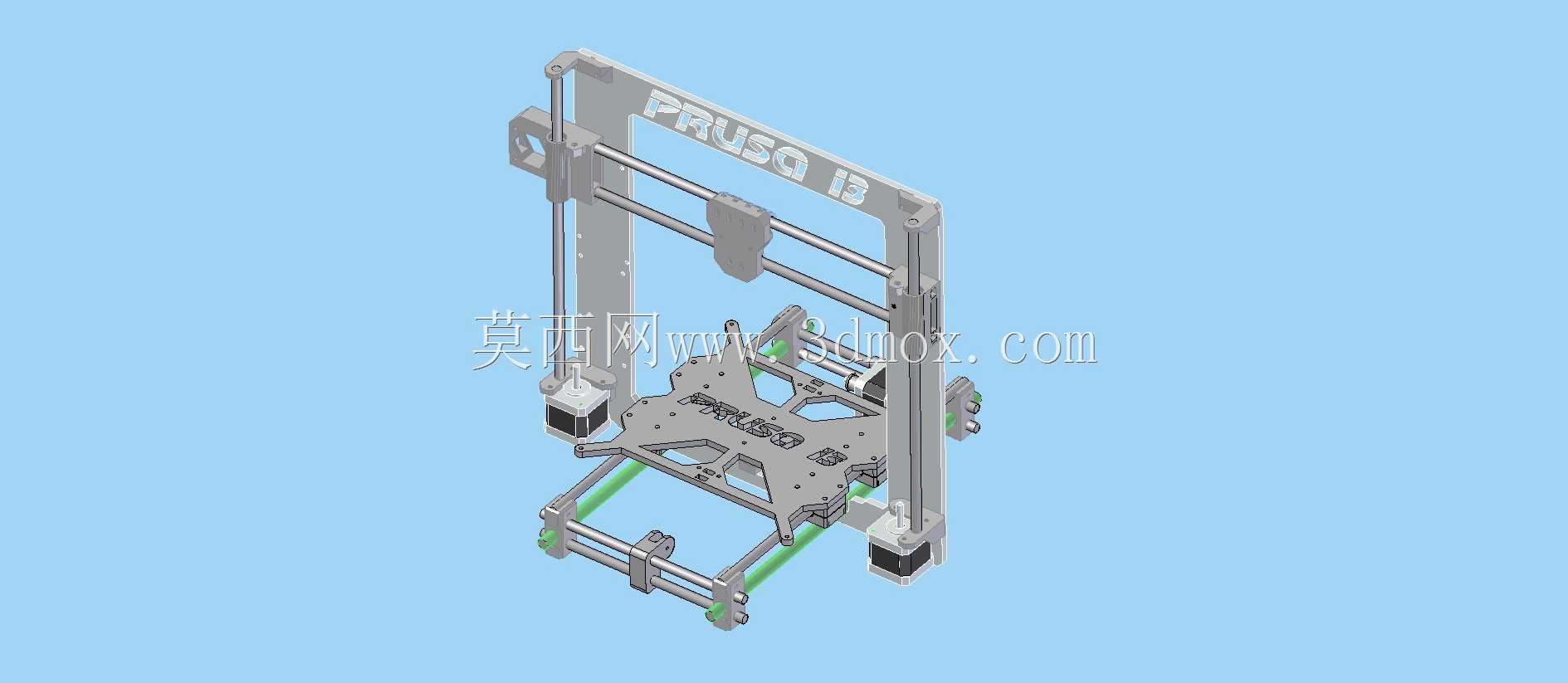

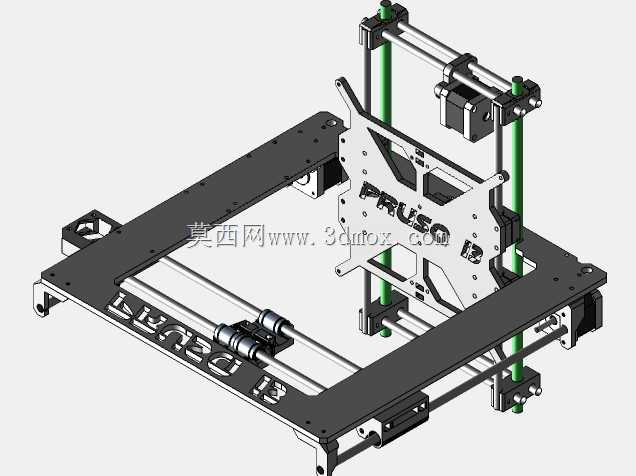

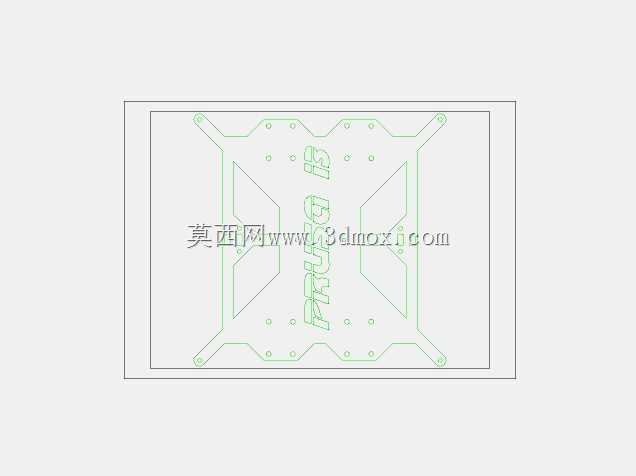

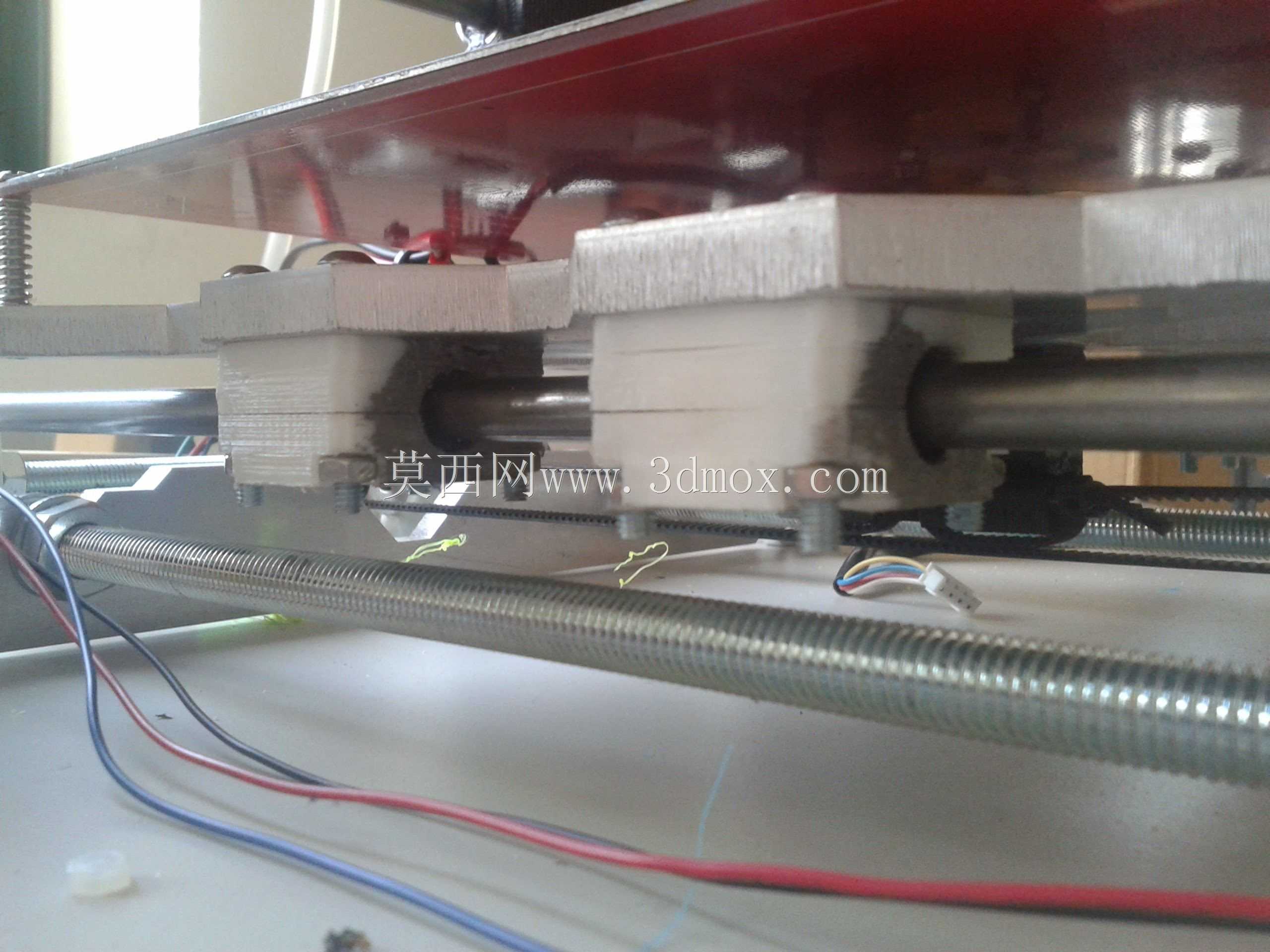

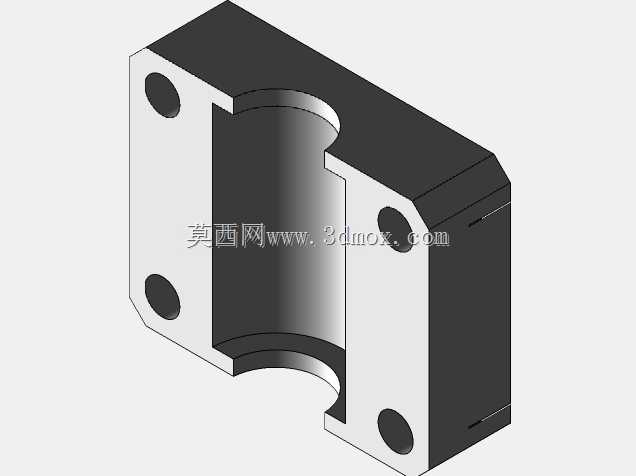

这款改良型普鲁萨i3机架结构，主要面向桌面级熔融沉积成型3D打印设备的DIY搭建与小批量定制生产场景，可适配个人创客工作室、校园创新实验室、小型手板打样工坊的日常使用需求，既可以作为标准FDM3D打印机的主体承载框架，也可根据使用需求改装为小型激光雕刻、点胶作业的搭载平台，适配多类轻量桌面级加工场景。作为设备的核心承载结构，该机架承担着固定运动导轨、限位打印成型空间、承载各功能组件、保障运动精度的核心作用，所有结构板材均可通过激光切割工艺完成加工，无需开模或复杂的机加工工序，加工门槛低，组装难度小，普通爱好者即可按照装配关系完成整机组装。在功能特性上，该结构在原版普鲁萨i3的基础上做了针对性优化：重新设计了定制化轴承座结构，优化了光轴导轨的安装定位精度，减少了运动过程中的晃动间隙，能够有效提升X、Z轴的运动平顺性，降低打印过程中的层纹误差；框架上的标识铭文做了个性化调整，既保留了原版结构的辨识度，也方便用户根据自身需求做定制化修改；框架预留了标准的电机安装位、同步轮张紧调节位、限位开关固定位、打印平台安装位，所有安装孔位均做了适配性调整，可兼容市面上主流的42型步进电机、直线光轴、同步带传动组件，无需额外打孔修改即可完成标准组件的装配。在设计思路上，该结构采用板式框架拼接方案，所有板材均为平面切割件，无需复杂的弯折、焊接工序，加工完成后仅需通过标准紧固件即可完成整机组装，大幅降低了生产与组装成本；结构设计上优先保障Z轴双导轨的平行度公差，通过一体式的竖板安装位减少装配累积误差，同时优化了底部框架的受力结构，提升了Y轴运动平台的支撑稳定性，可适配200*200*200mm左右的标准打印成型空间，整机安装完成后占地尺寸约为400*400*500mm，可放置于常规桌面使用，不会占用过多操作空间；框架的安装边界预留了足够的走线槽位与外扩改装空间，用户可根据需求加装自动调平传感器、耗材断料检测、 enclosure密封外罩等扩展组件，具备较强的改装适配性。
