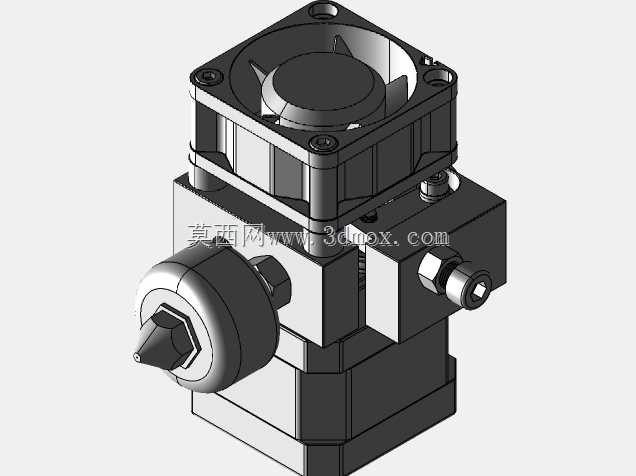

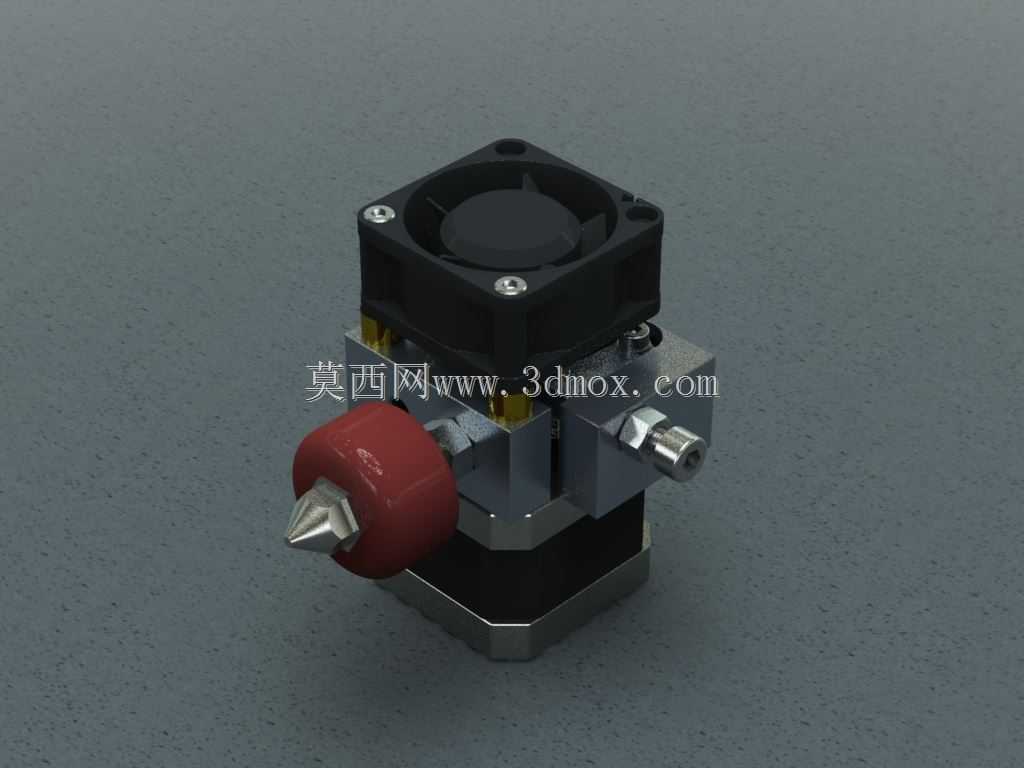

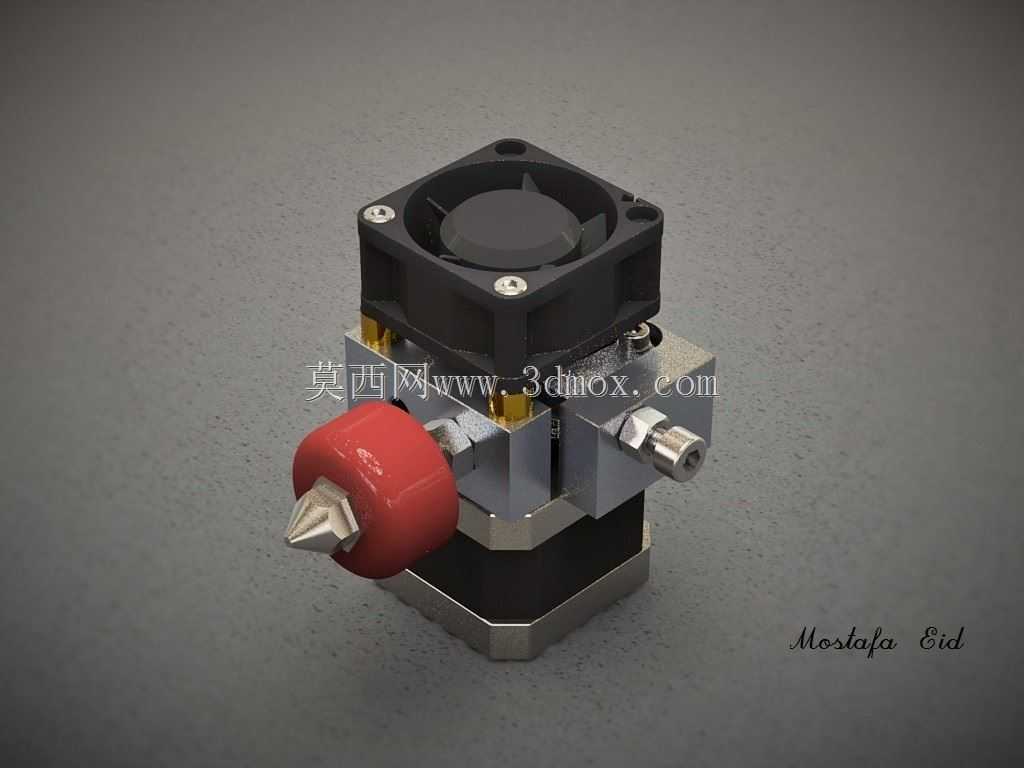

FDM型3D打印机近程挤出送料组件

该挤出组件是桌面级FDM熔融沉积成型3D打印机的核心执行部件，主要承担耗材输送、熔融塑化、精准出丝的核心功能，直接决定打印过程的出丝稳定性、成型精度与耗材适配范围，广泛适配个人DIY桌面3D打印机、小型教育实训3D打印设备、入门级工业原型打样设备等应用场景，可兼容PLA、ABS、PETG、TPU等多种常见熔融打印耗材，尤其适配柔性耗材的稳定送料需求。

从功能特性来看，组件采用近程挤出结构设计，送料齿轮与喷嘴的送料路径极短，大幅降低了耗材输送过程中的阻力与滞后性，有效避免远程挤出常见的回抽误差、柔性耗材弯折堵料、出丝响应延迟等问题；组件顶部集成轴流散热风扇，针对挤出机上部冷端进行持续风冷，可精准控制耗材熔融区间的边界，避免耗材提前在喉管位置软化膨胀造成堵头，保障长时间连续打印的送料顺畅；组件侧部预留的气动接头可直接适配标准PTFE送料管，安装便捷且密封限位可靠，前端红色调温旋钮集成在散热块侧方，可辅助操作人员快速调整喷嘴与打印平台的初始间距，降低设备调试的操作门槛。

从设计思路来看，整体采用模块化集成设计，将步进驱动单元、送料挤压机构、喉管导热组件、加热喷嘴、散热风道、冷却风扇等功能单元整合为独立整体模块，无需用户单独散件组装调试，可直接作为替换部件适配多数采用标准E30安装孔位的桌面3D打印机；结构上采用金属散热块与隔热层结合的分层设计，将上部低温送料区与下部高温熔融区完全热隔离，既保证下部喷嘴的熔融温度稳定，又避免高温向上传导造成送料齿轮、步进电机过热失效，提升部件的连续工作寿命。
