全参数化9.525mm节距正时皮带轮组

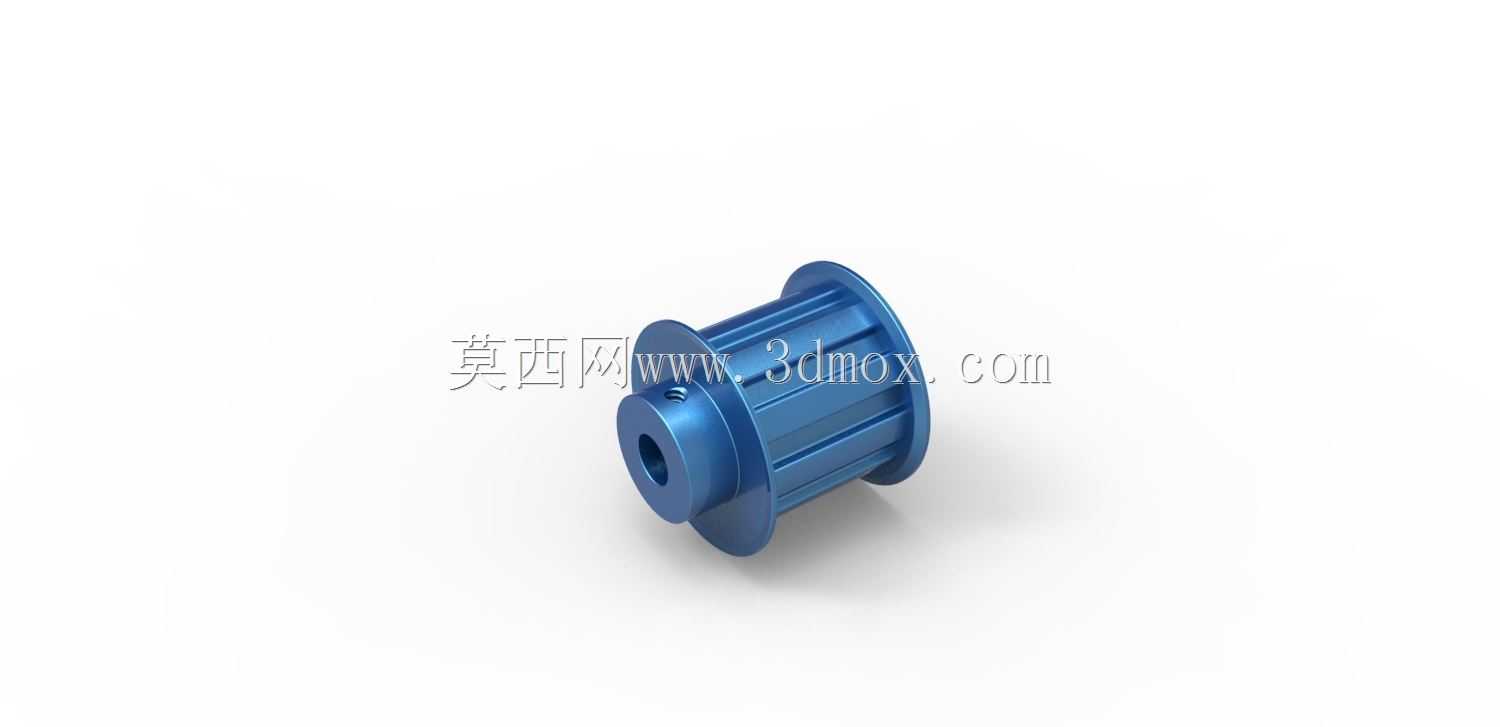

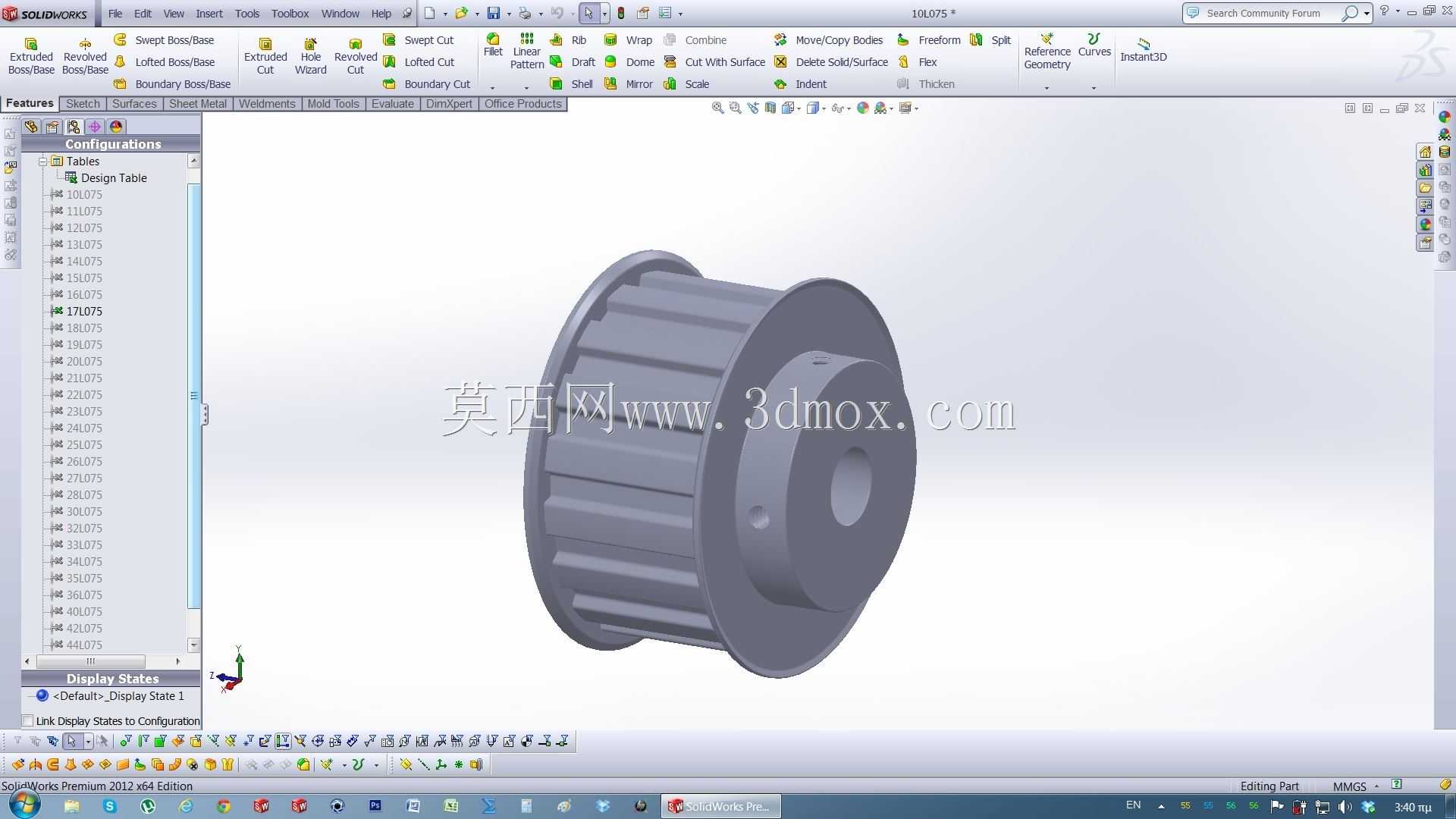

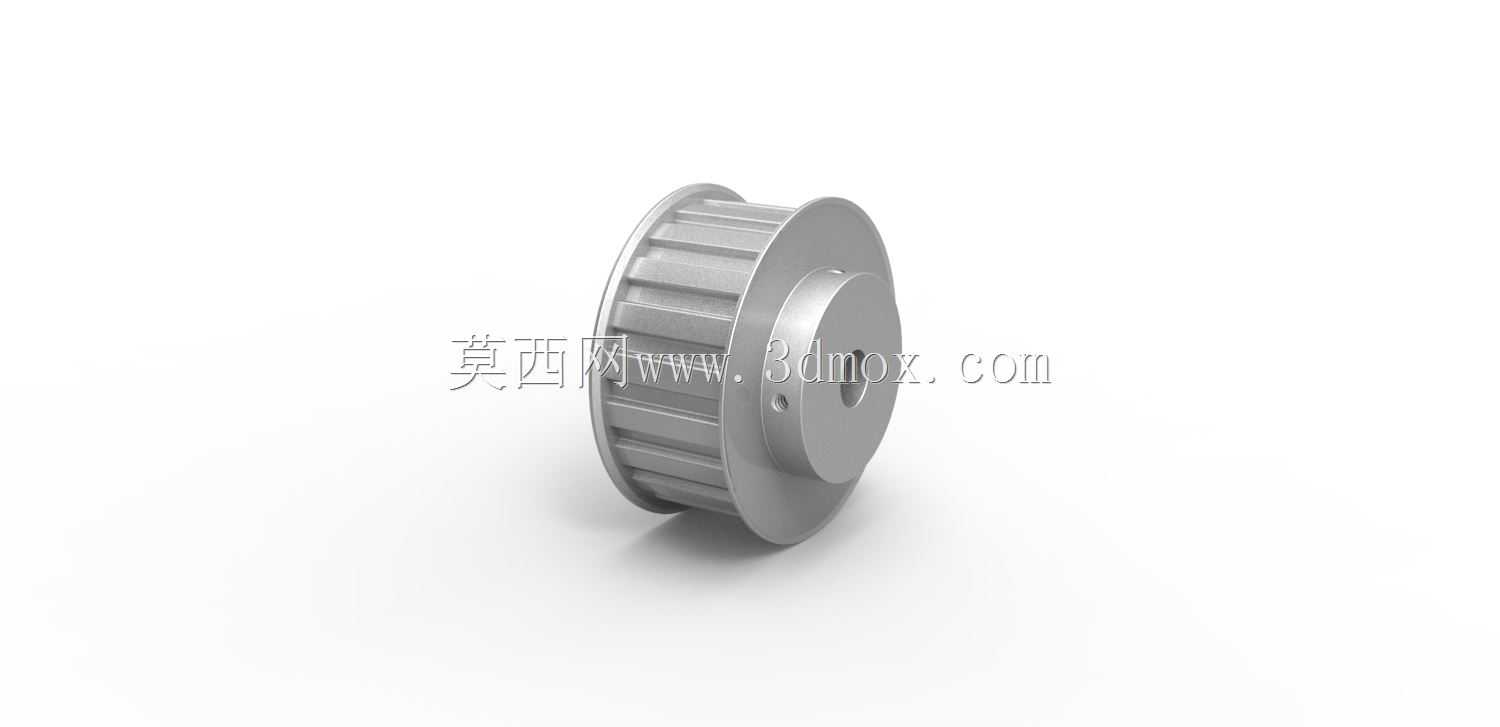

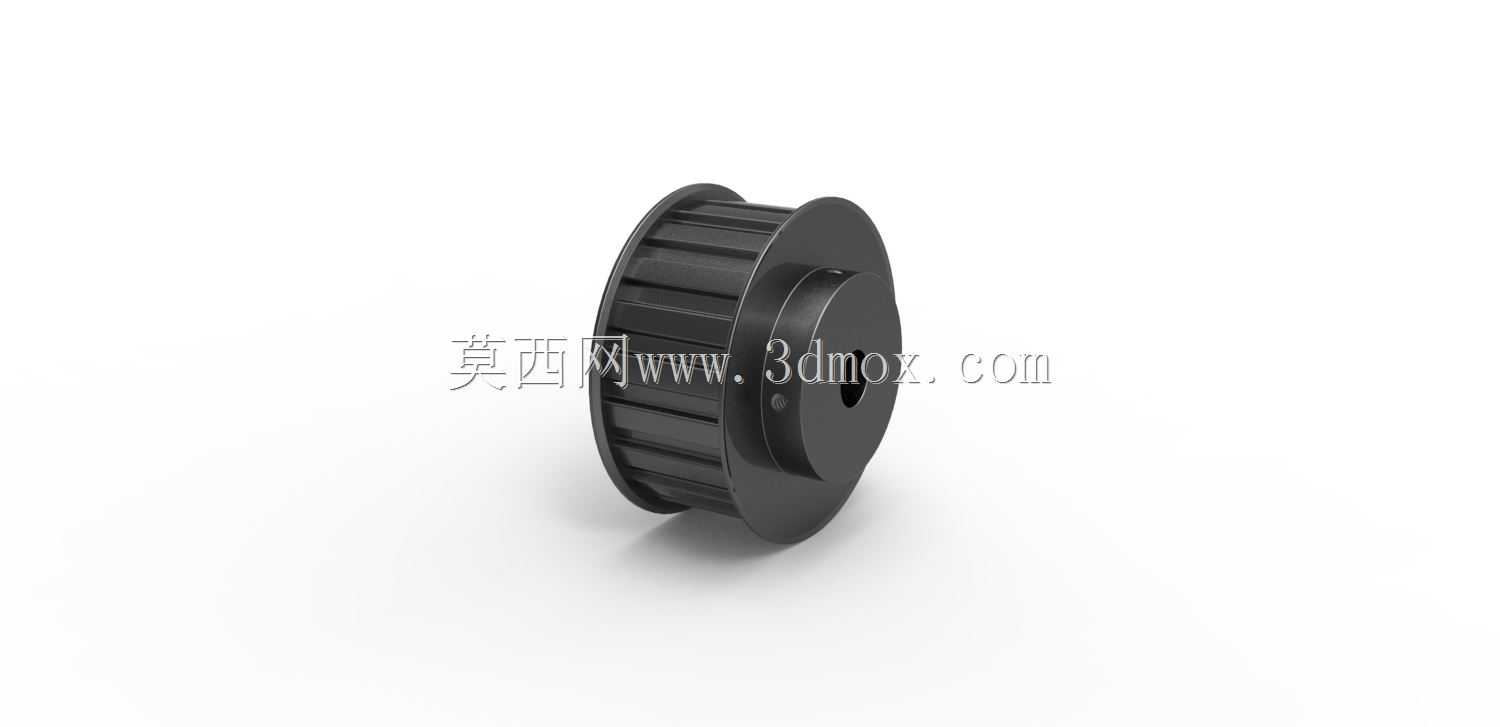

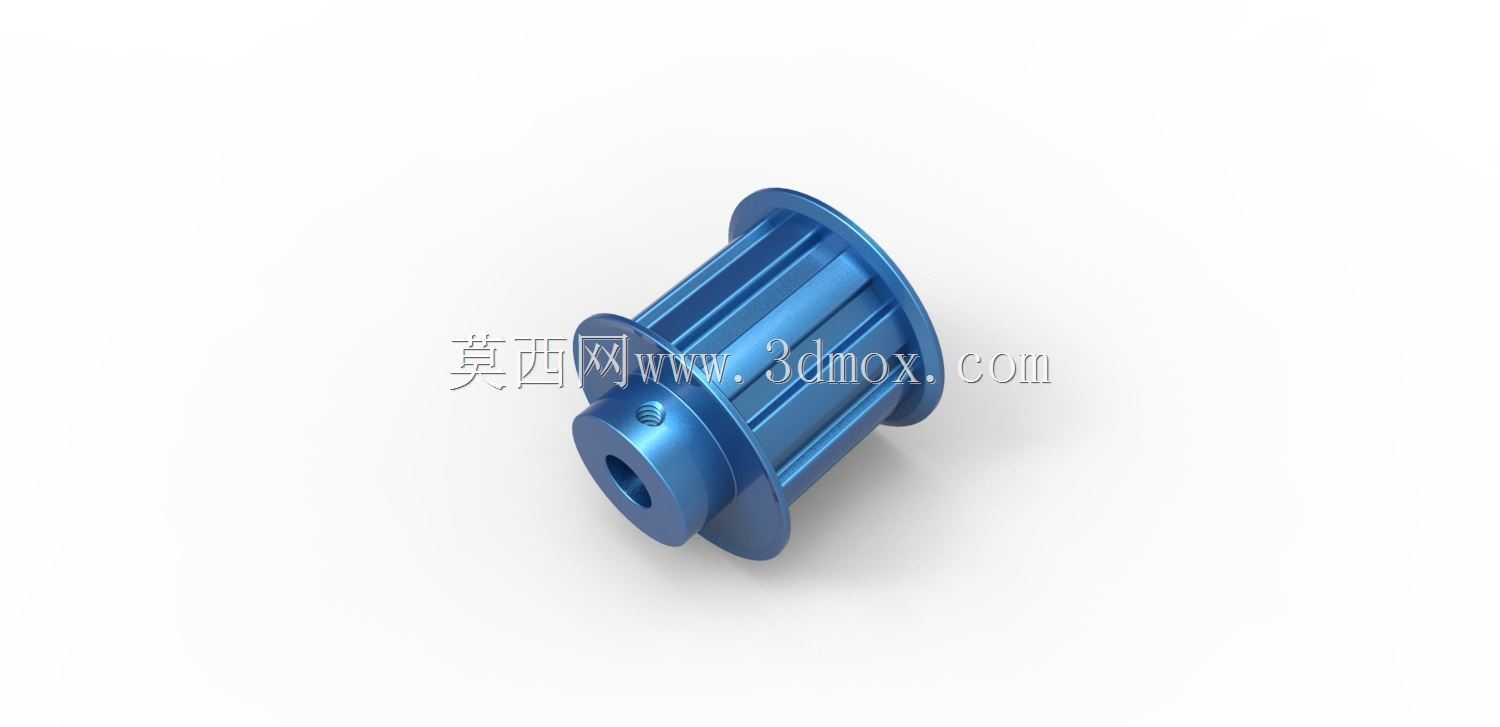

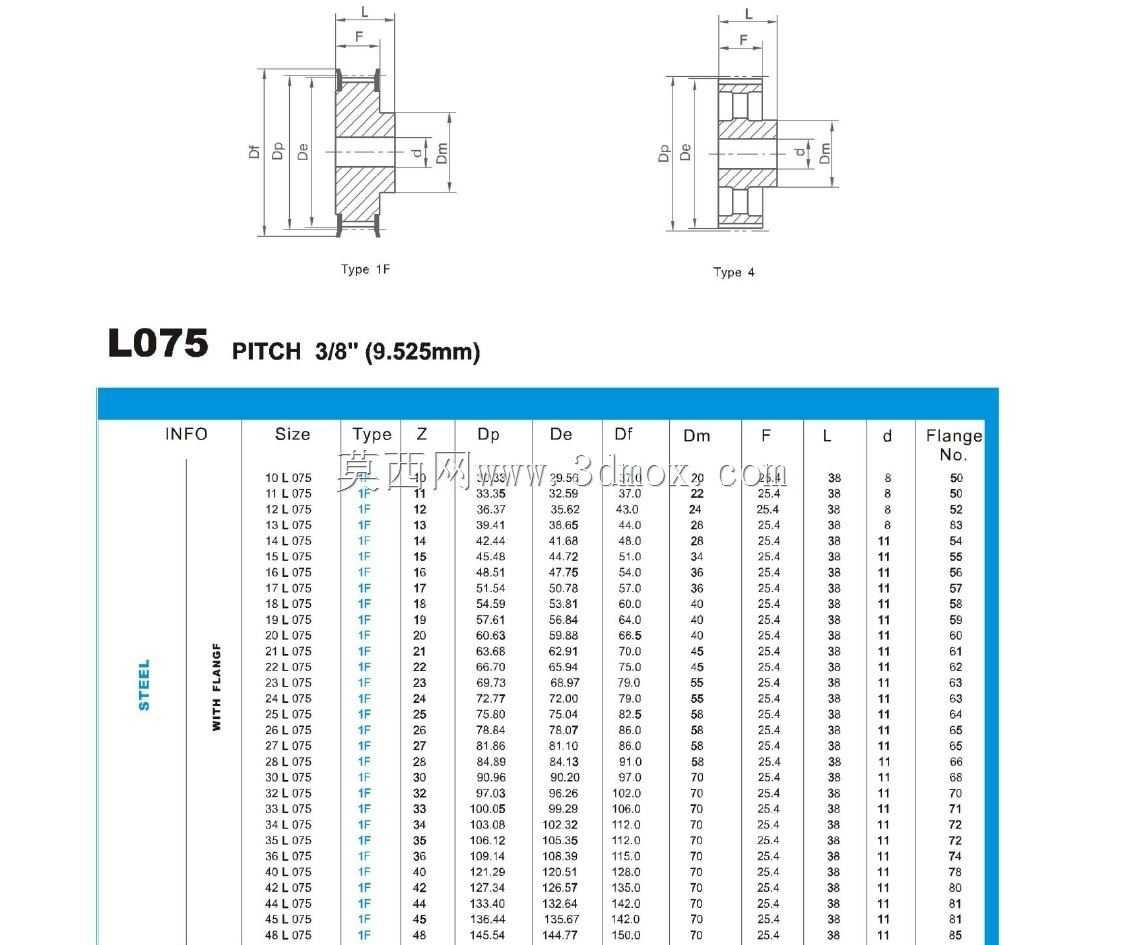

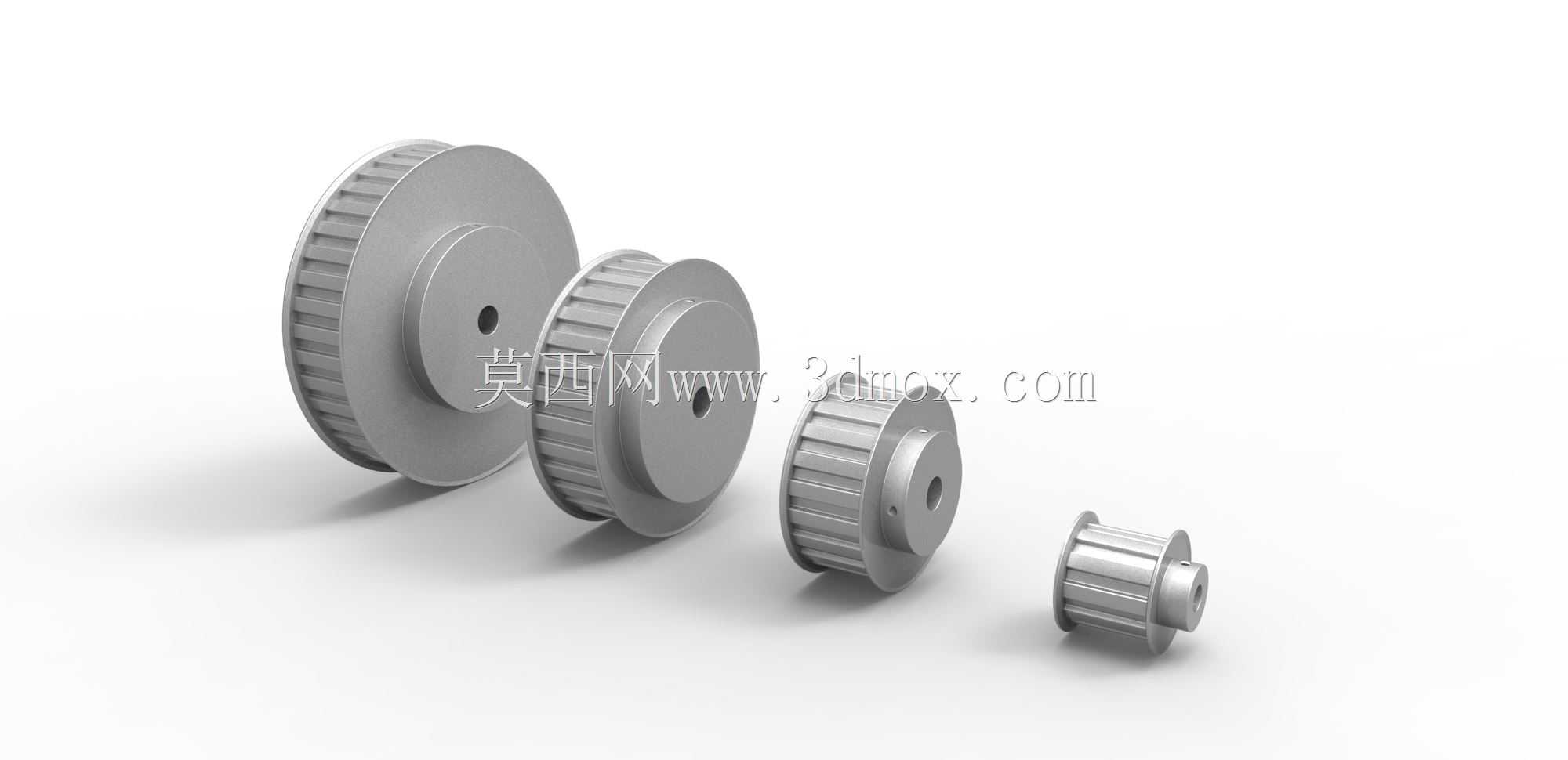

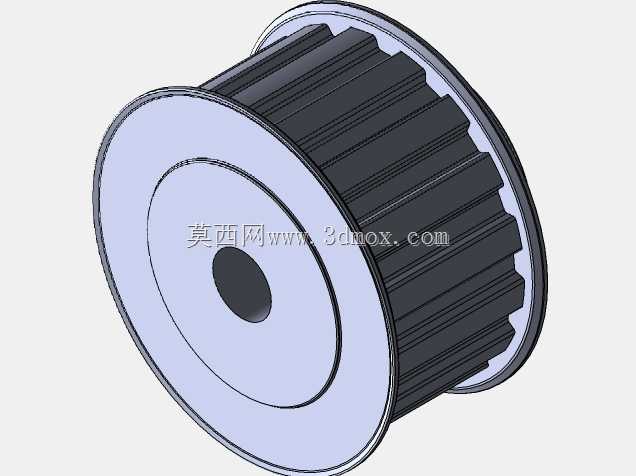

正时皮带轮是机械传动系统中实现精准同步传动的核心零部件，广泛应用于工业自动化生产线、纺织机械、印刷设备、食品包装机械、小型动力传输装置等需要严格保证传动比同步的场景中，依靠带齿与皮带齿槽的精准啮合，避免传统平带传动易打滑、传动比失准的问题，保障设备各动作单元的时序匹配精度。本次呈现的皮带轮组适配9.525mm也就是3/8英寸节距的正时皮带，覆盖10齿到48齿的多规格尺寸，可满足不同传动比、不同负载等级的传动布局需求，适配从低转速轻载的小型检测设备到中转速中等负载的通用输送设备的传动需求。从功能特性来看，该系列皮带轮均带有两个呈90度分布的固定螺钉，安装时可从垂直的两个方向锁紧轴与带轮，相比单螺钉固定结构，能有效避免设备启停、正反转切换时带轮与传动轴之间出现相对滑移，保障长期运行下的传动相位精度，降低传动失效风险。设计层面采用全参数化的设计逻辑，设计人员可根据实际安装空间、传动扭矩需求、目标传动比快速调整齿数、轮毂直径、带轮宽度、安装轴径等核心参数，无需从零开始建模，大幅缩短传动机构的设计迭代周期；带轮齿形严格匹配对应节距正时皮带的齿廓参数，啮合间隙控制在合理区间，既可以避免间隙过大导致的传动回程误差，也能防止间隙过小造成的啮合磨损加剧、运行噪音升高问题。从外形与安装边界来看，不同齿数的带轮外径随齿数增加呈线性递增，轮毂部分采用台阶式结构，既可以为正时皮带提供轴向限位，防止皮带运行过程中出现跑偏脱带的问题，也能控制带轮整体重量，降低转动惯量，减少传动过程中的动力损耗；安装轴孔可根据配套传动轴的尺寸灵活适配，固定螺钉的位置设置在轮毂加厚区域，保证锁紧时螺纹有足够的啮合长度，不会出现螺纹滑牙、锁紧失效的问题。不同规格的带轮可组合搭配使用，通过调整大小带轮的齿数比实现精准的减速或增速传动，适配不同设备的动力输出转速需求，整体结构兼顾了安装便捷性、运行可靠性与参数可调性，能够覆盖多数常规正时传动场景的使用需求。
