四旋翼航拍无人机机架结构设计

这款四旋翼机架是面向低空航拍、户外FPV飞行场景打造的飞行承载结构，可适配日常休闲航拍、户外场景勘测、近距低空巡查等多种使用需求，作为多旋翼飞行器的核心承载基体，它需要为飞控系统、动力组件、图传设备、摄像载荷、供电模块提供稳定可靠的安装基准，同时兼顾飞行过程中的结构强度与轻量化平衡，保障飞行姿态稳定与设备运行安全。

在功能特性设计上，这款机架采用铝方杆作为核心主梁支撑，选用12毫米×12毫米截面的铝型材作为机臂主杆，单根机臂有效长度约200毫米，铝型材本身具备优异的比强度，既能承受飞行过程中电机产生的持续振动与机动飞行的载荷冲击，又能将整体机架自重控制在合理区间，降低动力系统的负载压力。机架中心板采用分体式两部分组合结构，拆分式的设计既降低了加工制作的难度，也为内部飞控、电调、供电线路的排布预留了充足的走线空间，避免线路杂乱干扰飞控传感器的正常工作。

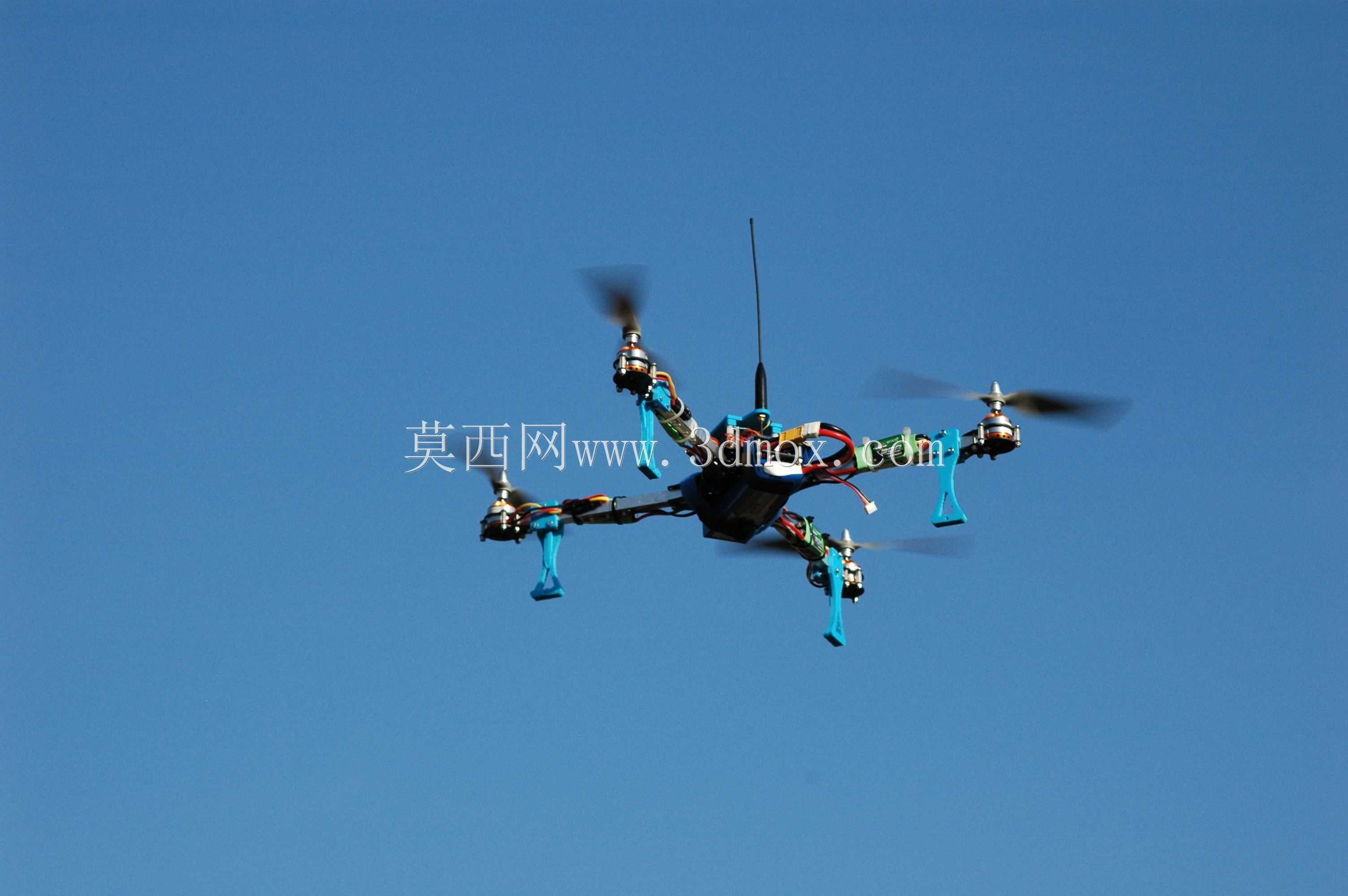

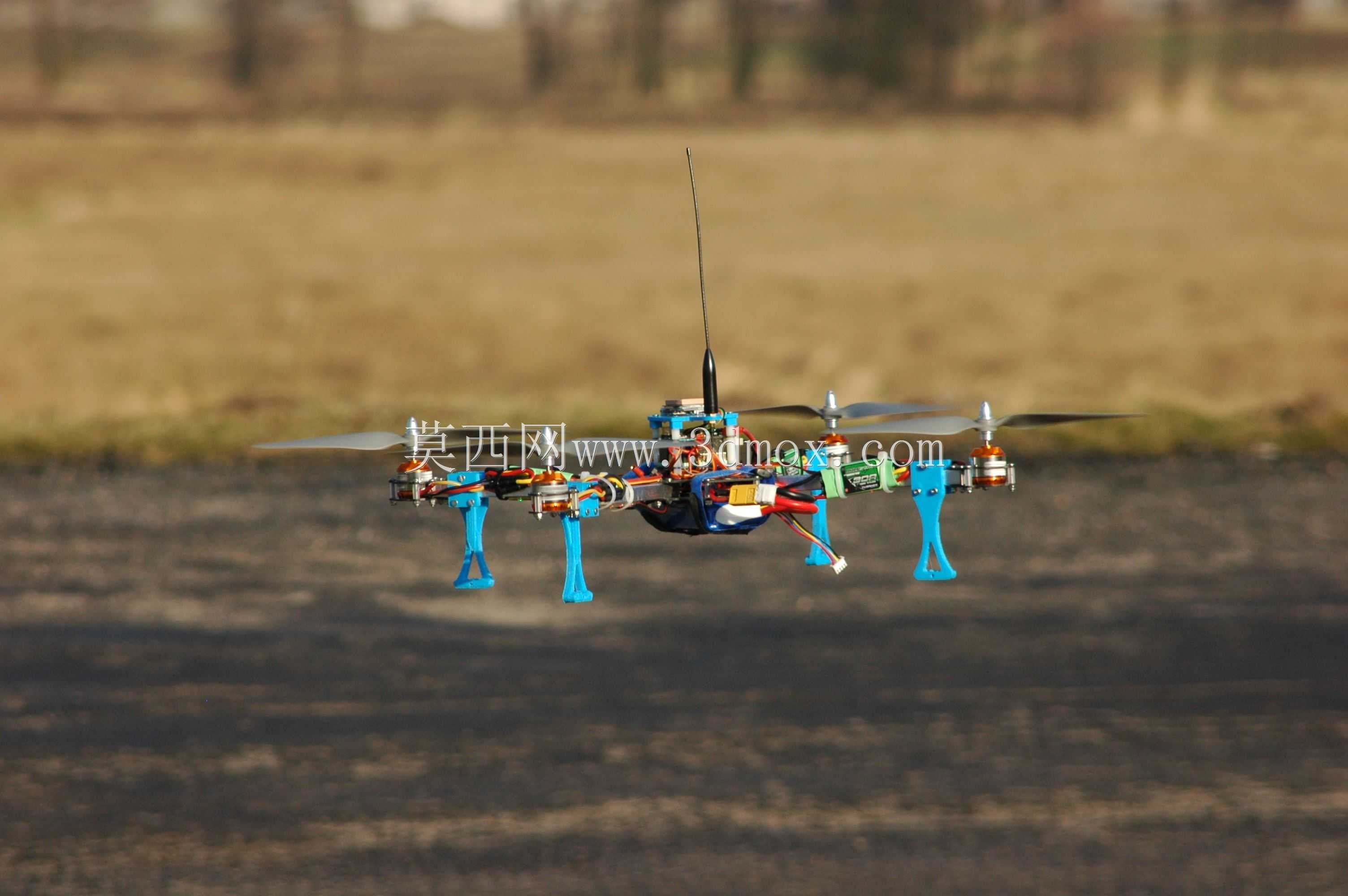

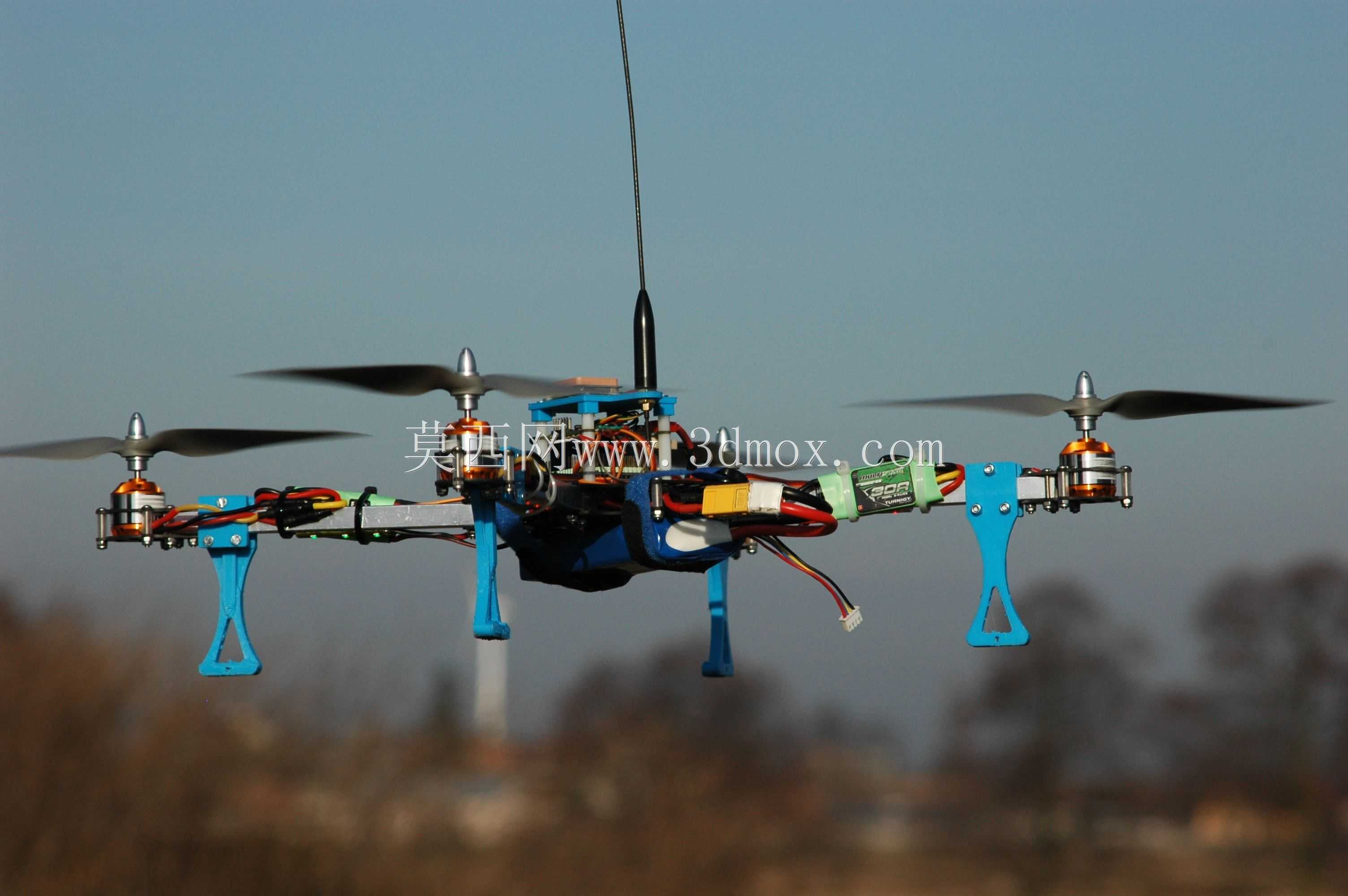

整套机架的结构组成包含4个3D打印支腿、4个电机安装支架以及配套的控制器盖板，支腿采用下探式的异形支撑结构，在起降时能够为机身提供足够的离地间隙，避免底部挂载的摄像设备与地面发生磕碰，同时支腿的结构造型经过优化，能够在飞行过程中减少不必要的气动阻力，不会对飞行动态造成额外干扰。电机安装支架的安装孔位适配主流的中小型外转子无刷电机，安装平面的水平度经过校准，能够保证电机轴与机架平面保持垂直，避免动力输出角度偏移导致的飞行姿态倾斜、动力损耗增加等问题。控制器盖板可适配常用的开源飞控安装尺寸，能够将飞控板完整覆盖保护，避免户外飞行时灰尘、水汽、飞溅杂物对飞控电路造成损伤。

在载荷扩展设计上，机架预留了专门的摩比乌斯运动相机安装位，安装位置处于机架重心的正下方区域，能够保证挂载相机后整机重心不会出现明显偏移，搭配高清录制模块可实现全高清画质的连续视频录制输出，满足第一视角飞行的画面记录需求。同时机架顶部预留了天线安装点位，可同时安装FPV图传天线与LRS远程遥控接收天线，天线位置远离机架内部的供电线路与电调设备，能够最大程度降低电磁信号干扰，保障图传信号与遥控信号的稳定传输，另外还预留了GPS模块的安装位置，可适配定点悬停、自动返航等GPS辅助飞行功能的加装需求。整套机架的安装边界经过合理规划，所有外接设备的安装位置都不会与旋转的螺旋桨发生干涉，机臂长度预留了足够的螺旋桨转动安全距离，可适配对应尺寸的正反螺旋桨，在保障飞行安全的前提下最大化利用动力效率，兼顾了制作便捷性、飞行稳定性与功能扩展性，适合个人DIY组装与定制化功能拓展使用。
