适配AIO飞控的四轴无人机机架结构设计

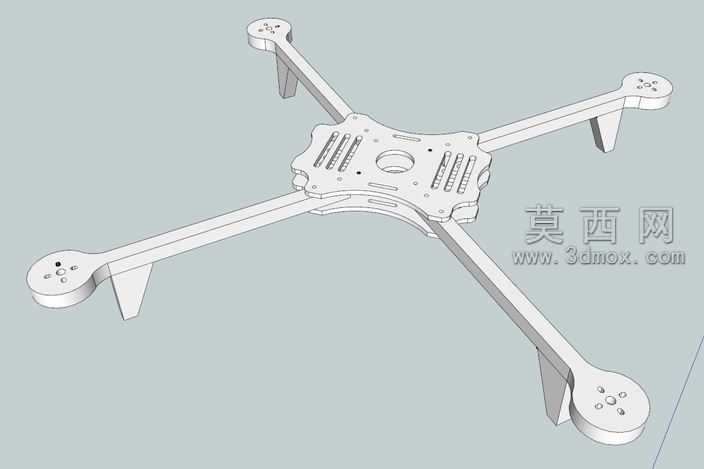

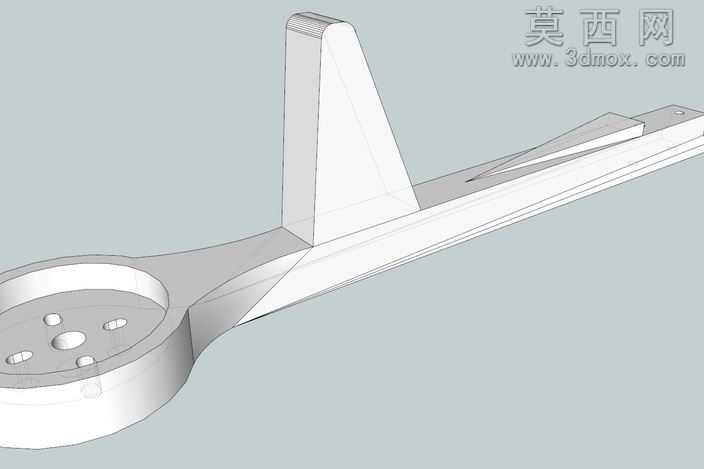

本作品为适配克瑞斯AIO V2.0飞控的四轴无人机机架三维设计，整体采用X型经典四旋翼布局，在三维建模过程中以结构轻量化与安装适配性为核心设计导向，首先完成中心承载板的主体轮廓构建，中心区域预留50x50mm的标准飞控安装位，精准匹配对应飞控与GPS模块的安装孔位，将GPS模块安装位规划在飞控附加板区域，避免信号遮挡与安装干涉。机臂部分采用等长对称设计，从中心板向四个方向均匀延伸，每个机臂末端预留电机安装孔位，适配标准M3规格螺钉的安装尺寸，机臂与中心板的衔接位置做了圆弧过渡处理，既降低应力集中风险，也能优化飞行过程中的气动表现。建模过程中对机架整体壁厚做了统一规划，适配FDM3D打印的工艺要求，避免出现壁厚过薄导致的打印件强度不足问题，同时在中心板表面设计了多组长条形散热槽，既可以减轻机架整体重量，也能为飞控、电调等机载电子元件提供散热通道。机架底部对应每个机臂的位置设计了一体化的起落支撑脚，无需额外组装起落架部件，减少装配零件数量的同时，能够在降落时为机身提供稳定支撑，缓冲着陆冲击力。材质设定上模拟常用3D打印PLA耗材的哑光质感，渲染过程中采用正交视角展示机架整体结构，清晰呈现各安装孔位、散热槽、支撑脚的位置与形态，所有安装孔位均按照M3螺钉45x45mm的安装标准做了尺寸校准，确保打印完成后可直接完成飞控、电机、GPS等部件的装配，无需二次打孔修整。整体结构无冗余设计，在保证结构强度满足日常飞行需求的前提下，尽可能缩减非必要的实体结构，降低机架自重，提升飞行续航表现，对称式的布局设计也能保障四轴动力输出的平衡性，降低飞控的姿态校准难度。
