X500四旋翼无人机机架结构设计

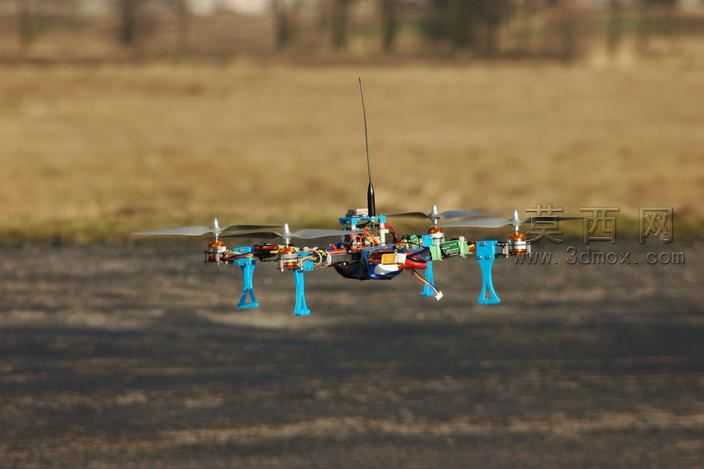

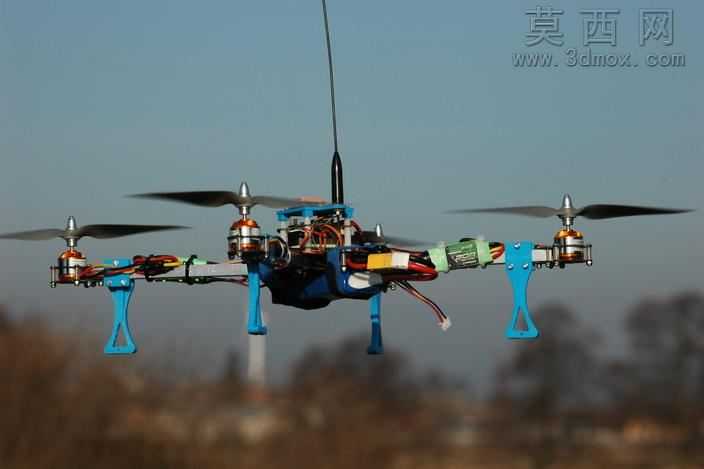

本作品为X-500规格四旋翼无人机机架的三维结构设计，整体围绕四轴飞行器的飞行稳定性、载荷拓展性与组装便捷性开展建模工作。建模过程中首先明确机架的核心承载逻辑，以中心板作为整机结构的核心枢纽，将中心板拆分为上下两个独立结构件进行精细化建模，分别承担飞控系统安装、电源模块固定、机臂连接定位的不同功能，确保各部件安装位的尺寸精度完全匹配常用飞控硬件的安装孔距。四根机臂采用等长对称式布局建模，每根机臂末端预留电机安装座的精准定位结构，安装座的孔位完全适配常用外转子无刷电机的安装规格，同时在机臂与中心板的连接位置设计了快拆锁紧结构，既保证飞行过程中的连接强度，也方便日常收纳与部件更换。建模时充分考虑了机架的组装适配性，预留了12毫米×12毫米规格铝方管的安装位，适配长度20厘米的标准铝方管作为机臂补强结构，同时预留了对应规格螺丝的安装孔位，无需二次打孔即可完成标准五金件的装配。除核心飞行承载结构外，建模时同步拓展了功能配件的安装位，在中心板前端预留了图传天线、GPS模块的安装固定位，可兼容常用的LRS长距离接收天线与全高清图传发射模块，底部预留了运动相机的减震安装位，可适配莫比乌斯等常用航拍相机，满足第一视角飞行与航拍录制的使用需求。机架的脚架部分采用轻量化倾斜支撑结构建模，在保证降落缓冲强度的前提下尽可能降低结构自重，减少不必要的飞行载荷。材质设定上，机架主体结构件采用常用的3D打印耗材材质参数进行渲染，机臂补强铝方管赋予金属铝合金材质属性，电机安装座添加碳纤维纹理材质，整体渲染效果还原真实机架的材质质感，各部件的装配间隙经过反复校验，不存在结构干涉问题，可直接导出用于3D打印制作或机加工生产，完成组装后即可搭配对应动力套装实现稳定飞行，兼顾了DIY组装的可玩性与实际飞行的实用性能。
