桌面夹装式小型电风扇三维结构设计

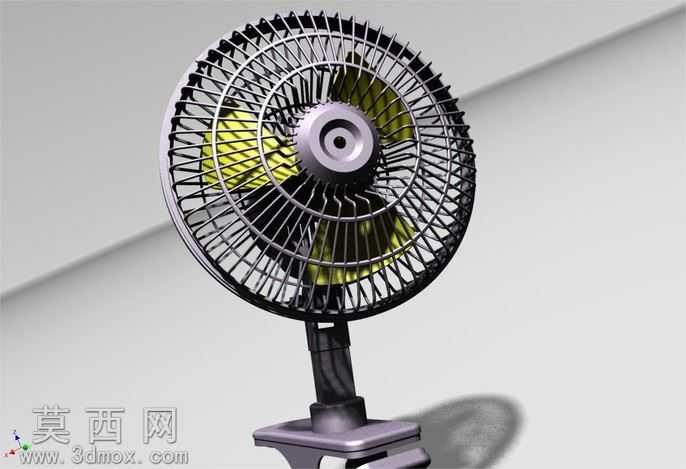

本作品为夹装式小型桌面电风扇的三维数字化模型，建模阶段采用参数化特征建模思路，先完成核心功能部件的结构搭建，再逐步细化外观与装配细节。首先构建扇叶部分，三片螺旋倾角的扇叶采用曲面放样成型，严格匹配小型轴流风机的气动曲面弧度，保证送风时的气流导向效率，扇叶与中心轮毂做一体化布尔合并，轮毂中心预留电机输出轴的装配孔位，孔位边缘做倒角处理避免装配干涉。其次构建前后防护网罩，网罩采用环形金属丝阵列排布的结构，径向支撑筋与周向环丝通过交叉布尔运算形成完整的防护网格，网罩边缘做包边压合结构设计，还原真实产品的网罩装配逻辑，既保证防护安全性，也还原了金属网罩的通透质感。之后构建俯仰调节支架与夹装底座，支架部分采用可转动的铰接结构，预留阻尼转轴的装配间隙，可实现扇头上下俯仰角度的调节，满足不同送风角度的使用需求；夹装底座采用C型夹结构，内置可旋紧的压块结构，能够夹持在桌面边缘、置物架等不同厚度的接触面，提升产品的场景适配性，底座与支架的连接位置做加强筋结构设计，保证整体结构的支撑稳定性。材质渲染阶段，扇叶采用半透明哑光黄色塑料材质，添加轻微的磨砂质感参数，还原PP塑料扇叶的真实触感；防护网罩采用镀铬金属材质，调整金属反射粗糙度参数，模拟金属网丝的细腻金属光泽；支架与底座采用黑色哑光工程塑料材质，添加细微的颗粒质感，还原ABS塑料的表面肌理；背景采用浅灰色哑光平面，搭配柔和的三点布光，主光从侧上方照射打出扇叶与网罩的投影，辅光补全暗部细节避免死黑，轮廓光勾勒网罩的边缘轮廓，最终渲染效果清晰展现产品的整体结构与材质质感，完整还原夹式风扇的装配关系与功能结构，可用于产品结构验证、外观展示等场景。
