TA1250型轴流通风机结构三维设计

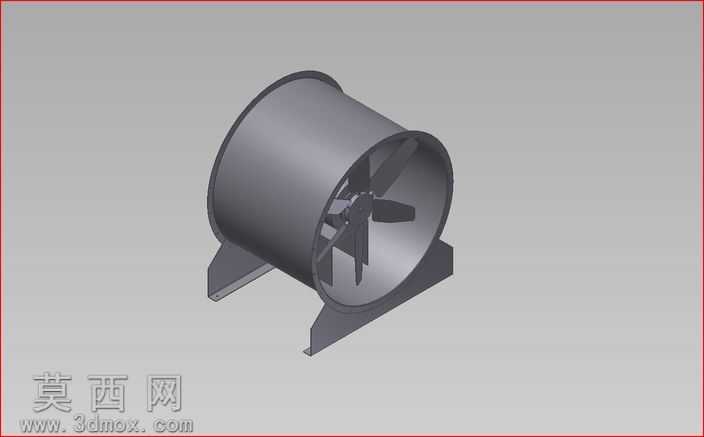

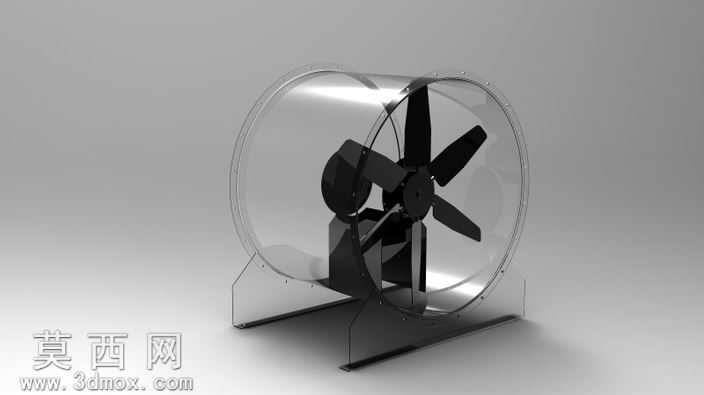

本作品为TA1250规格轴流风扇的三维参数化建模成果，建模过程遵循机械产品正向设计逻辑，首先以产品实际安装尺寸为基准搭建整体装配骨架，确保各部件间的装配公差符合通用通风设备的行业规范。模型主体分为圆柱形风筒、多叶片轴流叶轮、底部安装支架三个核心模块，风筒部分采用薄壁回转体建模方式，精准还原筒壁的均匀厚度特征，同时对风筒两端的安装翻边做了细节处理，保证结构的合理性与实际加工工艺的匹配度。叶轮部分作为风扇的核心功能部件，采用曲面建模方式构建叶片的翼型截面，通过沿叶轮径向的截面参数渐变放样，还原轴流叶片的扭转角度与曲面弧度，确保叶片曲面的流体力学合理性，叶片与中心轮毂的连接部位做了平滑过渡处理，避免应力集中的结构缺陷，轮毂中心预留了标准的电机轴安装孔位，符合常规轴流风机的动力装配需求。底部安装支架采用钣金折弯特征建模，还原支架的支撑角度与安装固定孔位，支架与风筒外壁的连接部位做了贴合面处理，保证装配后整体结构的稳定性，支架底部的安装平面做了平整化处理，匹配实际落地安装的使用场景。材质渲染阶段，风筒与支架采用哑光深灰金属材质，模拟实际产品的冷轧钢板喷塑质感，叶片部分采用半哑光硬质工程塑料材质，通过材质参数的细微调整区分不同部件的质感差异，渲染时采用柔和的环境漫反射光照，清晰展现各部件的结构轮廓与曲面过渡效果，无过度曝光或材质失真问题。整体建模过程严格遵循自顶向下的装配设计思路，各部件间保留了正确的装配约束关系，可直接用于产品结构验证、装配干涉检查，也可作为同类通风产品设计的参考基础模型，模型的结构细节完整，无多余特征或破面问题，能够满足结构展示、工程参考等多场景的使用需求。
