污水回用管道控制用蝶阀结构设计

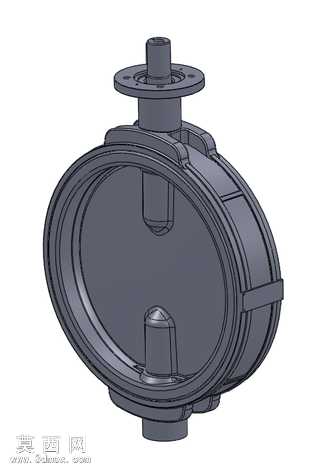

本蝶阀三维模型采用SolidWorks完成全参数化建模，建模过程遵循机械设计规范，从核心结构的尺寸基准出发，先搭建阀杆与蝶板的装配定位骨架，再逐步完成阀体、密封压盖、连接法兰等外围部件的特征构建。建模阶段对阀体的对夹式连接结构做了细节还原，上下阀杆同轴度通过基准轴约束严格控制，避免后续装配出现干涉问题；蝶板采用流线型弧面设计，建模时通过曲面放样、加厚切除等特征完成流道适配的轮廓构建，既保证流体通过时的阻力最小化，也兼顾了密封面的贴合精度。材质配置上，为阀体赋予了铸钢材质的哑光金属质感，阀杆部分做了调质钢的细腻金属纹理区分，密封部位添加了橡胶材质的哑光深色效果，渲染阶段采用柔和的环境光搭配定向补光，清晰呈现出各部件的装配层次与结构边界，没有过度夸张的反光效果，还原工业零部件的真实质感。结构设计上，该蝶阀采用对夹式安装结构，上下端设置带螺栓孔的连接法兰盘，可直接适配管道法兰的安装尺寸，顶部的阀杆连接端采用标准法兰驱动结构，可适配手动、气动、电动等多种驱动装置；阀体采用分体式拼合结构，通过周向的紧固抱箍实现两瓣阀体的锁紧，既方便内部密封件与蝶板的装配检修，也能保证承压状态下的结构密封性。设计思路围绕污水回用与水管道的控制需求展开，针对污水介质可能存在的杂质问题，蝶板与阀体内腔做了无滞留死角的弧面过渡设计，避免污物堆积影响阀门启闭；密封结构采用全包覆式密封设计，在蝶板关闭时可实现零泄漏截断，同时阀杆与阀体的配合部位设置了多级密封槽，可加装填料密封防止介质外漏。整体建模过程中对所有运动部件做了间隙配合的参数预留，蝶板可绕阀杆完成0-90度的旋转启闭动作，可直接用于后续的运动仿真、干涉检查以及工程图的导出，模型的所有特征均保留完整参数，可根据实际管道通径、压力等级需求快速调整尺寸参数，适配不同的工程应用场景。
