机加工硬质合金刀尖切割夹具结构模型

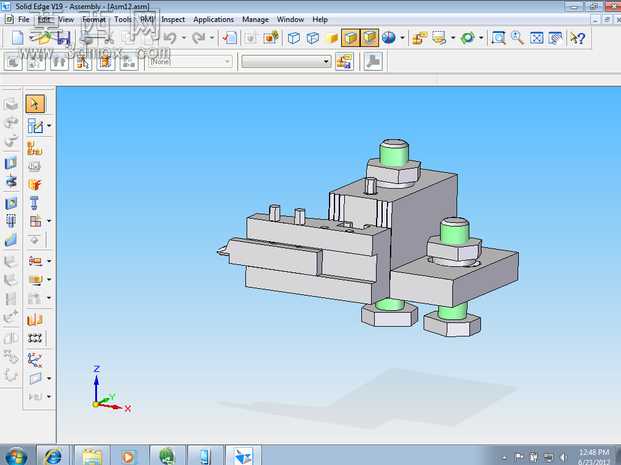

本模型为机加工场景使用的硬质合金刀尖切割配套工装结构，采用Solid Edge完成全参数化三维建模，整体建模过程严格遵循机械设计的装配约束逻辑，从基础底板的定位基准开始，逐层搭建各功能模块的零件结构，所有零件均通过同轴、重合、平行等标准装配约束完成组合，无冗余约束与干涉问题，可直接用于结构验证与工程参考。模型渲染阶段采用工业机械常用的金属材质体系，主体工装基座与滑块部件赋予哑光灰铸铁材质，还原铸铁件表面细微的磨砂质感与均匀的金属漫反射效果；用于锁紧定位的螺栓、螺母部件赋予镀锌亮面金属材质，通过调整材质的高光反射参数，还原镀锌紧固件表面的冷亮金属光泽与边缘高光效果，不同材质的视觉区分清晰，可直观分辨各部件的功能属性。结构设计上，该工装采用分层滑块式定位结构，底部设置带安装孔的固定基座，通过四个对称布置的锁紧螺栓实现工装在机床工作台面上的快速装夹固定；中部设置可横向滑移的调节滑块组，滑块之间预留硬质合金刀尖的装夹定位槽，可适配不同规格尺寸的硬质合金刀尖装夹需求，滑块侧面设置锁紧顶紧结构，装夹刀具后可通过顶紧结构锁定滑块位置，避免切削过程中出现刀具移位问题；上部设置限位压块结构，可从垂直方向压紧装夹的刀具，进一步提升装夹刚性，减少切削过程中的振动。设计思路围绕机加工车间刀具装夹的实际需求展开，重点优化了工装的装夹便捷性与定位精度，所有活动部件的滑动行程均经过参数化计算，既满足不同规格刀具的装夹适配范围，又避免滑块超程脱出的问题；所有螺栓连接位置均预留标准的扳手操作空间，实际使用时可快速完成刀具更换与工装调整，有效提升机加工过程中的刀具装夹效率，减少辅助作业时长。模型整体结构紧凑，无多余的装饰性结构，所有特征均服务于刀具装夹定位的核心功能，各零件的壁厚、圆角等细节均符合机械加工的工艺要求，可直接作为同类工装设计的参考蓝本，也可用于机加工工装相关的教学演示场景。
