轿车承载式钢制车架底盘结构设计

项目分类:汽车 发布时间:2022-02-05 ID:540221
  • 轿车承载式钢制车架底盘结构设计
  • 轿车承载式钢制车架底盘结构设计

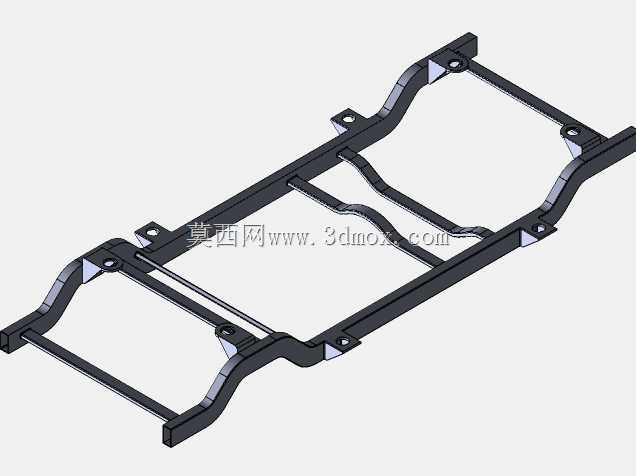

  在整车开发流程中,底盘车架作为核心承载基体,需要承接动力总成、悬架系统、车身覆盖件、燃油供给、电控线束等几乎所有车载部件的安装固定,同时要传递行驶过程中路面经轮胎、悬架传导的冲击载荷,还要在加减速、转向、颠簸工况下保持足够的结构刚度,避免出现共振、形变过量导致的部件干涉或定位失效。这款车架采用边梁式梯形布局,两根主纵梁沿整车纵向布置,纵梁截面采用变高度冲压成型结构,在前后悬架安装点、动力总成悬置点位置做了局部加强与翻边处理,匹配不同区域的载荷分布特性——前段纵梁收窄适配发动机舱布局,中段纵梁保持平直预留乘员舱底部安装空间,后段纵梁根据后桥安装位置做了高度抬升,兼顾离地间隙与后悬部件的安装需求。纵梁之间设置多道横向加强横梁,

  横梁的位置并非均匀排布,而是对应动力总成悬置点、前后悬架固定点、车身地板加强筋位置做精准对齐,每道横梁与纵梁的连接位置都设计了带安装孔的连接支座,支座面做了铣平处理保证安装平面度,避免螺栓紧固后出现附加应力。车架上的所有安装孔位都按照整车装配基准做了统一坐标定位,孔位公差控制在装配允许范围内,其中悬架安装位的孔位采用同轴度更高的加工基准,保证四轮定位参数在装配后能落在设计区间内,减少后期调校工作量。从安装边界来看,车架整体宽度适配常规A级轿车的轮距设计要求,纵向长度覆盖从前防撞梁安装位到后保险杠固定点的完整区间,纵梁上的安装支座分为几类:动力总成悬置支座采用加厚钢板冲压焊接结构,预留悬置软垫的安装螺栓孔,

  能够承接动力总成的重量与运转振动;悬架安装支座对应麦弗逊前悬与扭力梁后悬的安装点设计,支座处做了双层板焊接加强,应对颠簸路面的冲击载荷;车身安装支座沿纵梁上表面均匀排布,预留车身地板与车架连接的螺栓过孔,保证车身与车架的连接刚度;线束与管路固定点沿纵梁内侧预留,方便制动管路、燃油管路、整车线束的排布固定,避免管路与运动部件出现干涉。设计过程中优先考虑了装配工艺性,所有冲压件的折弯圆角都符合钢板冲压的工艺要求,避免出现过小折弯半径导致的冲压开裂问题,焊接边的宽度统一控制在标准焊接工艺要求范围内,方便机器人自动化焊接作业,减少人工焊接的质量波动。车架的载荷传递路径经过多轮迭代优化,正面碰撞时的冲击力能够沿前段纵梁逐级溃缩吸收,

  同时将剩余载荷通过横梁传递到两侧纵梁分散,避免乘员舱区域出现过量形变;侧面碰撞时横向横梁能够将冲击力传递到另一侧纵梁,减少座舱的侵入量;颠簸路面的垂直载荷通过悬架支座传递到纵梁后,能够沿纵梁与横梁组成的框架结构均匀分散,避免局部应力集中导致的车架开裂。在实际装车场景中,这款车架可以作为入门级家用轿车的底盘承载基础,适配前置前驱的动力布局,预留的安装空间能够兼容小排量自然吸气发动机与手动、自动变速器的组合,悬架安装点的设计能够匹配常规的舒适性调校取向,兼顾城市道路行驶的滤震表现与高速行驶的结构稳定性。建模过程中对所有安装面的平面度、安装孔的位置度都做了参数化关联,修改轴距、轮距参数时可以快速调整纵梁长度与横梁位置,缩短同平台不同车型的开发周期,所有构件的壁厚参数都可以根据整车轻量化需求做调整,在保证结构强度满足国标要求的前提下降低整备质量,提升燃油经济性。车架上的每一处加强筋、翻边结构都对应实际的载荷需求,没有冗余的结构设计,比如纵梁上的局部加强筋是为了提升纵梁的抗扭刚度,避免高速过弯时车架出现过大的扭转形变影响操控稳定性;横梁上的减重孔是在保证横梁抗弯强度的前提下做的轻量化处理,孔位边缘做了翻边强化,避免应力集中在孔位边缘出现疲劳开裂。
