并联三角洲结构KOSSEL熔融沉积3D打印设备

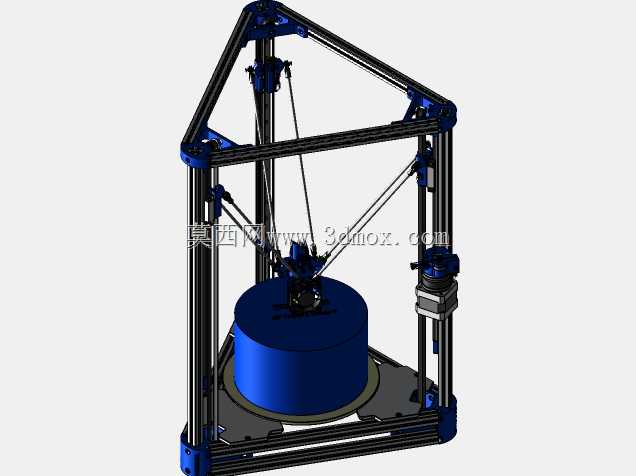

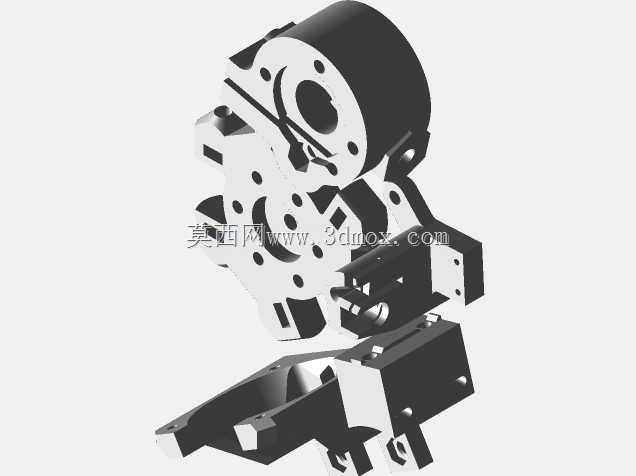

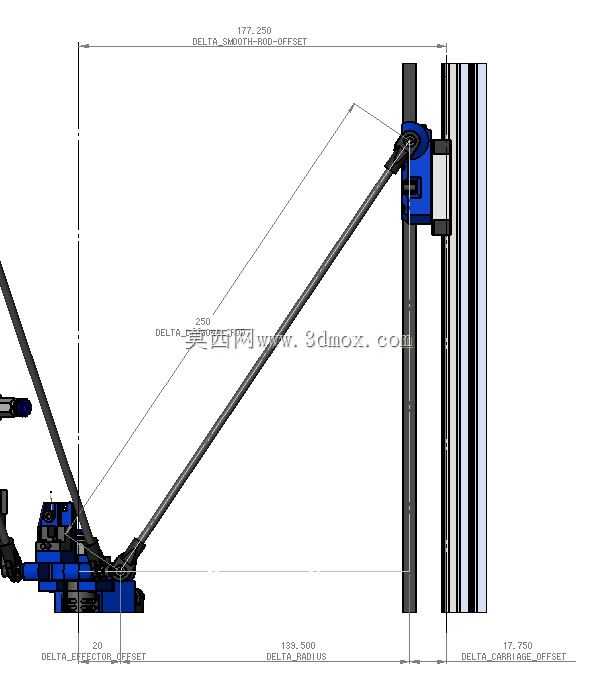

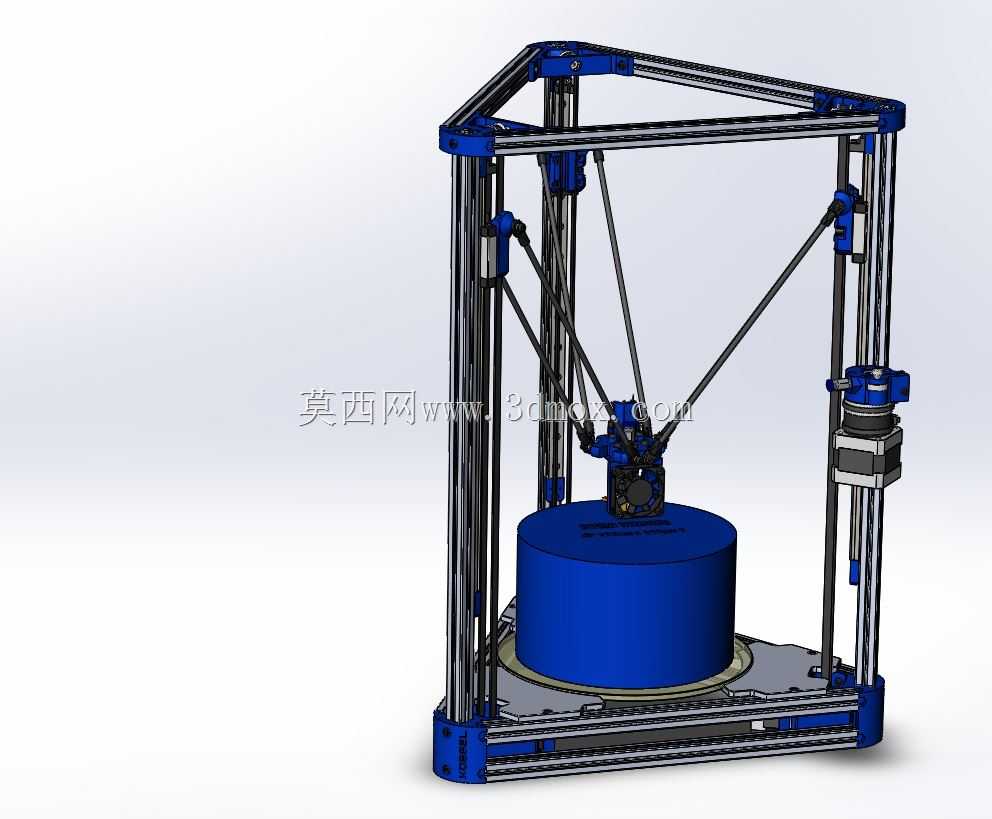

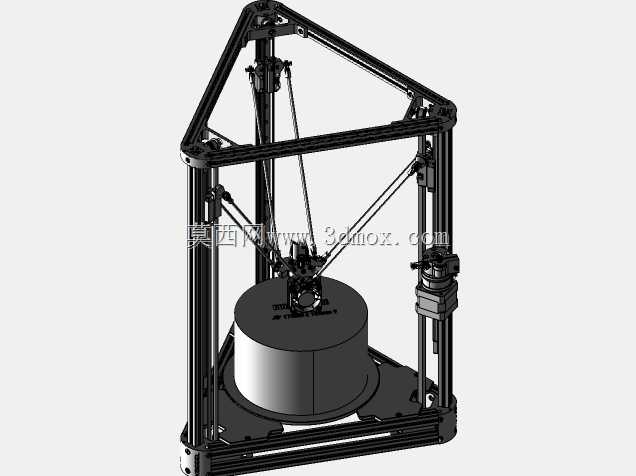

这款并联臂结构的熔融沉积成型设备，主要面向桌面级创客制造、小尺寸定制零件打样、教育实训场景使用，能够完成热塑性塑料耗材的逐层堆叠成型，适配PLA、ABS等多种常见3D打印耗材，可满足个人创作、教学演示、小批量非标零件试制的实际使用需求。设备采用经典delta并联运动架构，三组垂直布置的线性导轨沿正三角形框架立柱均匀分布，通过同步带传动驱动滑台沿导轨做上下往复运动，每组滑台通过两根等长碳纤维连杆与末端挤出机构铰接，依靠三组滑台的协同位移，实现末端打印头在圆柱成型空间内的X、Y、Z三轴精准定位，相比传统笛卡尔结构设备，该架构运动惯量更低，打印头移动速度更快，同等成型尺寸下设备整体占地更小。设计过程中充分考虑了桌面使用的安装边界，框架采用标准铝型材拼接搭建，底部正三角形安装基座边长控制在500mm范围内，整体设备高度适配常规桌面置物空间，不会占用过多操作台面积；成型区域配置直径200mm的圆形打印平台，平台采用调平弹簧支撑结构，可手动调整平台平面度保证首层打印附着力，配合末端挤出头的近距离散热风扇，能够在打印过程中快速冷却刚挤出的耗材，减少悬垂结构的打印变形。设备的传动系统选用20mm齿距的同步带轮搭配2mm齿距同步带，配合直线导轨的低摩擦滑动特性，保证传动过程无背隙、运行平稳；末端挤出机构采用远程送丝结构，将送丝驱动组件布置在固定框架上，大幅降低运动端负载，进一步提升运动响应速度；框架边角采用3D打印的角件完成铝型材的拼接固定，所有走线沿铝型材槽道内布置，避免运动过程中线缆与连杆、传动部件产生干涉，同时预留了限位传感器安装位，可实现设备开机自动回零定位，降低日常使用的操作门槛。设备整体框架采用蓝银配色的工业风格设计，底部基座预留了电控元件的安装空间，可将主控板、电源模块全部集成在基座内部，既保证外观整洁，也能对电控元件形成防护，避免日常使用过程中磕碰损坏。
