全向移动麦克纳姆轮结构三维设计

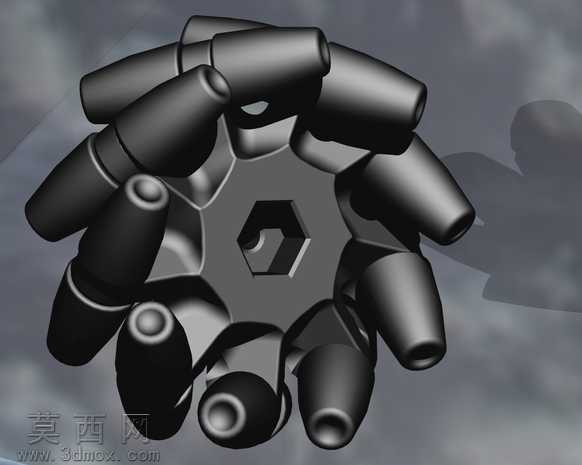

本作品为麦克纳姆轮的三维结构设计，采用全向移动轮组的经典布局逻辑，核心轮毂采用中心内六角孔的安装结构设计，可直接与对应规格的驱动输出轴配合，实现扭矩的稳定传递，无需额外设计复杂的轴连接结构，兼顾安装便捷性与传动可靠性。建模过程中首先完成中心轮毂的基体绘制，精准定位周向均匀分布的辊子安装位，确保每一组辊子的轴线与轮毂主轴线呈固定夹角，这一角度参数是麦克纳姆轮实现全向移动的核心，通过多轮不同方向的转速合成，可完成横向平移、斜向移动、原地旋转等常规轮组无法实现的移动动作。辊子的外形采用纺锤形曲面设计，建模时通过曲面放样、曲面剪裁等操作完成辊子外轮廓的构建，确保所有辊子拼接后形成的外轮廓为完整的圆形，保证轮组滚动过程中与地面接触的连续性，避免行走过程中出现颠簸、卡顿的问题。每一个辊子都设计有独立的转动副结构，预留了辊轴的安装孔位，可实现辊子绕自身轴线的自由转动，同时在轮毂与辊子的衔接位置设计了限位结构，避免辊子工作过程中出现轴向窜动。材质渲染阶段，轮毂部分采用哑光深灰硬质工程塑料材质，模拟高强度尼龙或铝合金阳极氧化的质感，表面添加细微的磨砂纹理，还原工业零部件的真实触感；辊子部分采用黑色耐磨橡胶材质，表面添加轻微的橡胶颗粒质感，模拟实际使用中与地面接触的摩擦面特性，同时调整材质的反光度与粗糙度参数，让橡胶部分呈现出柔和的漫反射效果，与轮毂的硬质质感形成明确区分。整体结构设计充分考虑了实际加工与装配的可行性，所有安装位的尺寸都做了公差预留，相邻辊子之间保留了合理的间隙，避免辊子转动过程中出现干涉问题，同时轮毂的辐条部分做了轻量化的镂空处理，在保证整体结构强度的前提下降低轮组自重，提升移动过程中的响应速度。设计过程中反复校验了周向辊子的分布角度与安装位置，确保轮组在任意转动角度下都有至少两个辊子与地面保持接触，保证行走过程的稳定性，不会出现受力不均导致的侧倾问题。
