无人直升机同轴传动齿轮箱结构设计

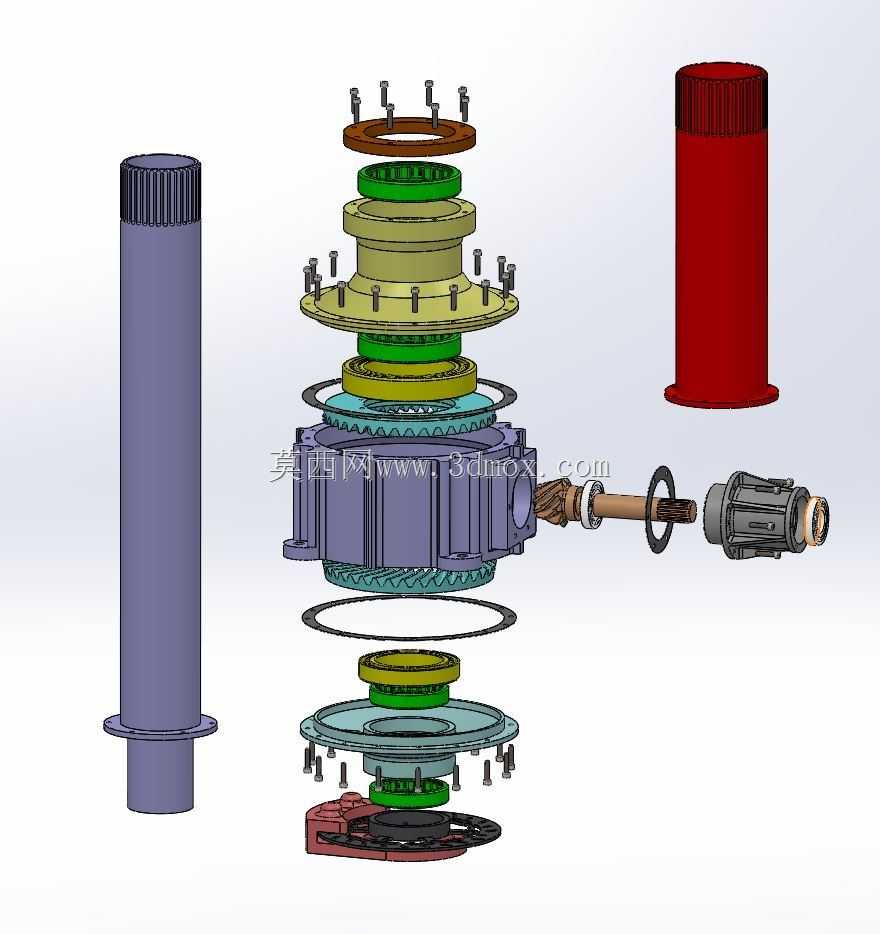

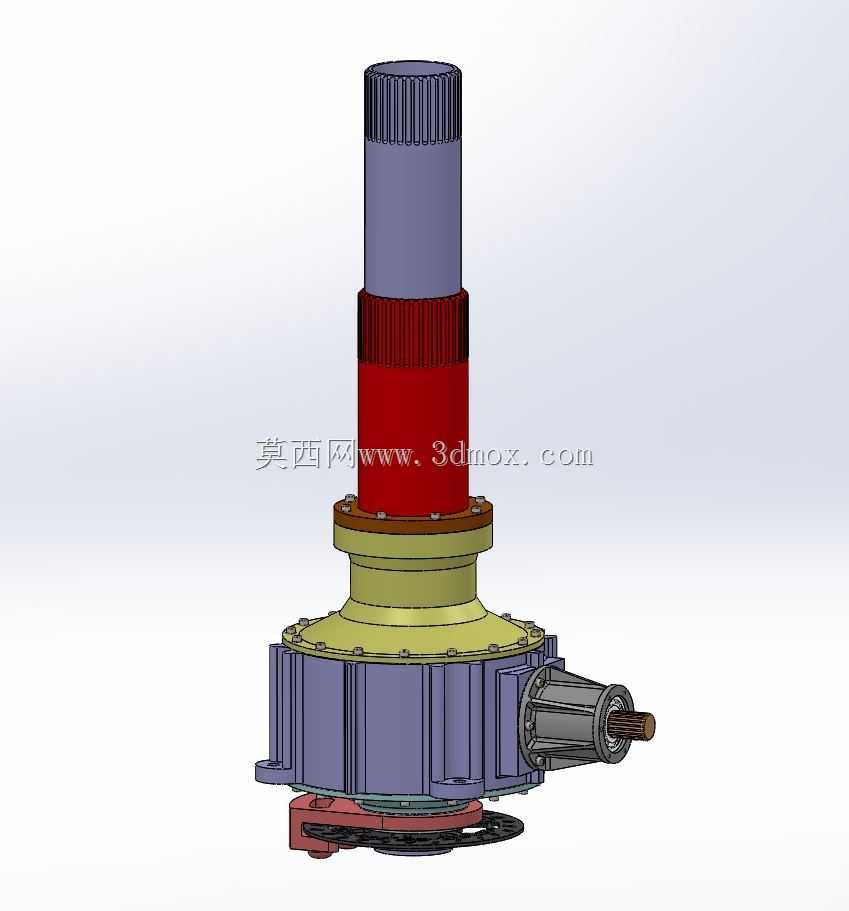

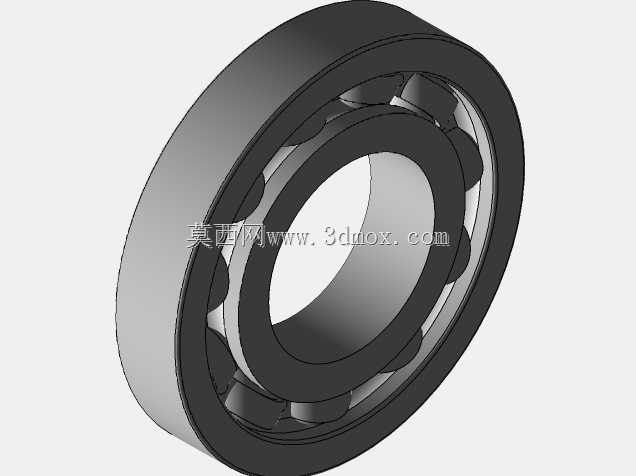

该同轴齿轮箱主要应用于起飞重量1000kg级的无人直升机动力传输场景，作为旋翼系统与动力输出端的核心传动枢纽，承担着将动力输入轴的扭矩稳定传递至上下同轴旋翼的核心作用，匹配最大250kw的动力输入规格，适配6.5米直径的主旋翼转子盘，可在无人直升机执行农林植保、电力巡检、地理测绘、应急物资投送等长航时作业场景下，保障双旋翼反向旋转的动力同步性与传动稳定性，抵消单旋翼旋转带来的反扭矩，省去传统尾桨传动结构的动力损耗，提升无人直升机的悬停稳定性与能源利用效率。在功能特性层面，该齿轮箱采用分层同轴布局结构，上下输出轴保持严格同轴度设计，内部通过多组行星齿轮与定轴齿轮组合实现动力分流与转速匹配，输入端设置快拆式连接法兰，可快速适配不同规格的航空动力输出接口，箱体上下端设置带密封槽的安装法兰，搭配多组周向均布的紧固螺栓实现与旋翼主轴、机身承力框架的刚性连接，输入端旁置的离合与制动组件可在动力异常中断时快速锁止传动链路，避免旋翼失速带来的坠机风险。设计过程中优先围绕初始布局合理性展开，核心传动链路的齿轮啮合位置、轴承支撑点位均按照同轴传动的受力特性排布，预留了润滑油路、磁性磨屑探测器的安装空间，可在后续优化阶段补充润滑系统与状态监测模块的结构设计，当前布局未做应力校核与轻量化优化，仅作为传动方案的初始验证结构使用。外形与安装边界层面，齿轮箱主体采用圆柱式分层结构，上下输出轴分别延伸出箱体对应长度以适配旋翼头安装位，输入端侧置的连接轴长度满足与动力舱内动力输出端的对接间隙要求，箱体周向的螺栓孔位按照标准航空安装节距排布，外围预留足够的维护操作空间，可在不拆解旋翼主体的情况下完成齿轮箱的检修与部件更换，整体径向尺寸控制在旋翼桨毂安装范围内，不会额外增加机身正面风阻，适配无人直升机的气动外形设计要求。
