菲泽勒Fi156鹳式联络机桁架骨架

　　这套骨架结构面向轻型低速飞机的机体框架验证，重点不在蒙皮外形，而在内部承力杆件如何把机翼、尾翼、起落架、座舱和动力安装区域串成一个连续受力体。菲泽勒Fi156这类短距起降联络机的使用场景很特殊，它需要在简陋草地、前沿场地、临时道路甚至狭窄空地上完成低速进场和短距起飞，因此机体不能只按常规巡航状态理解，更要关注低速大迎角、地面冲击、维护开敞性以及外场快速检查。

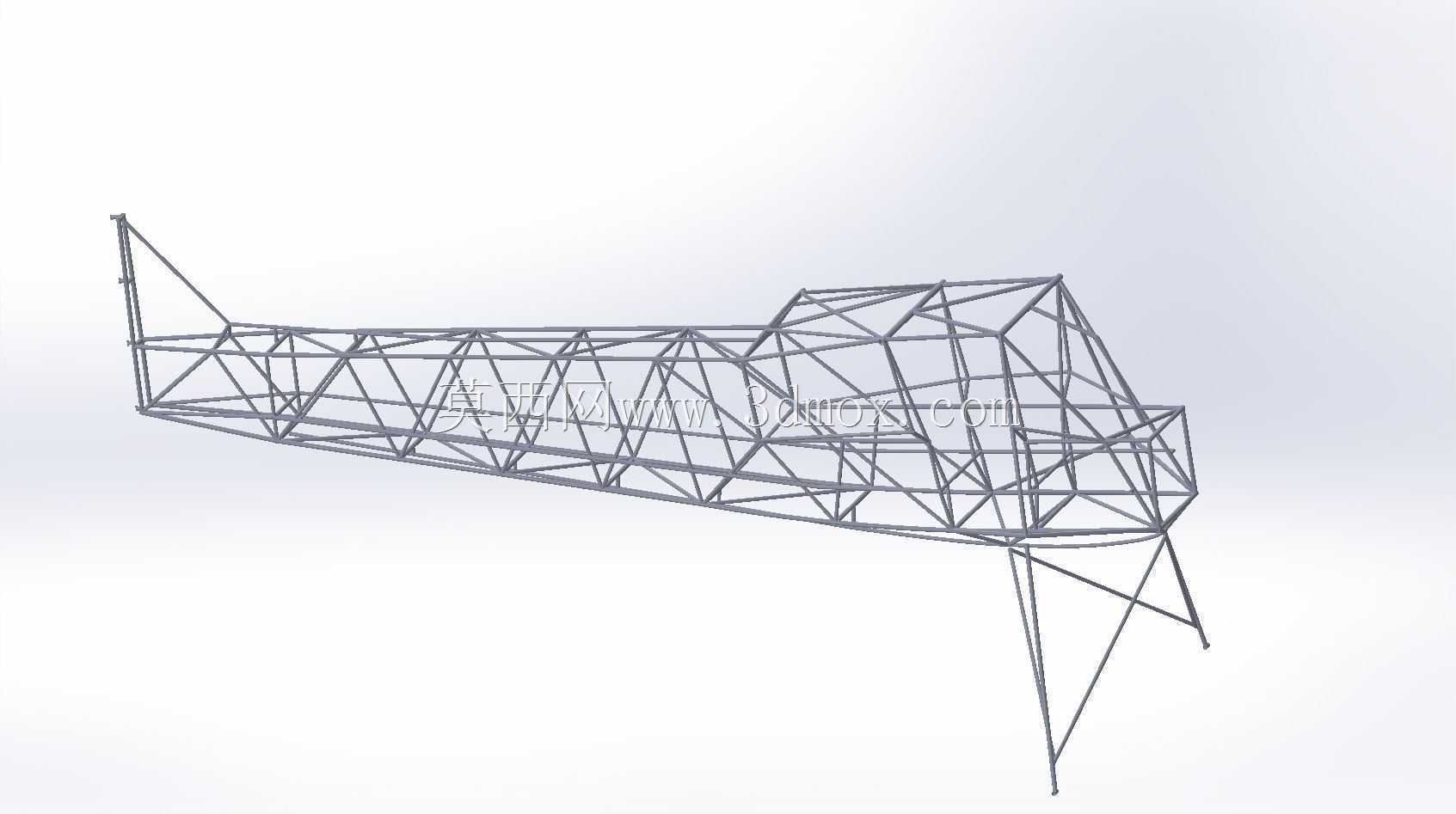

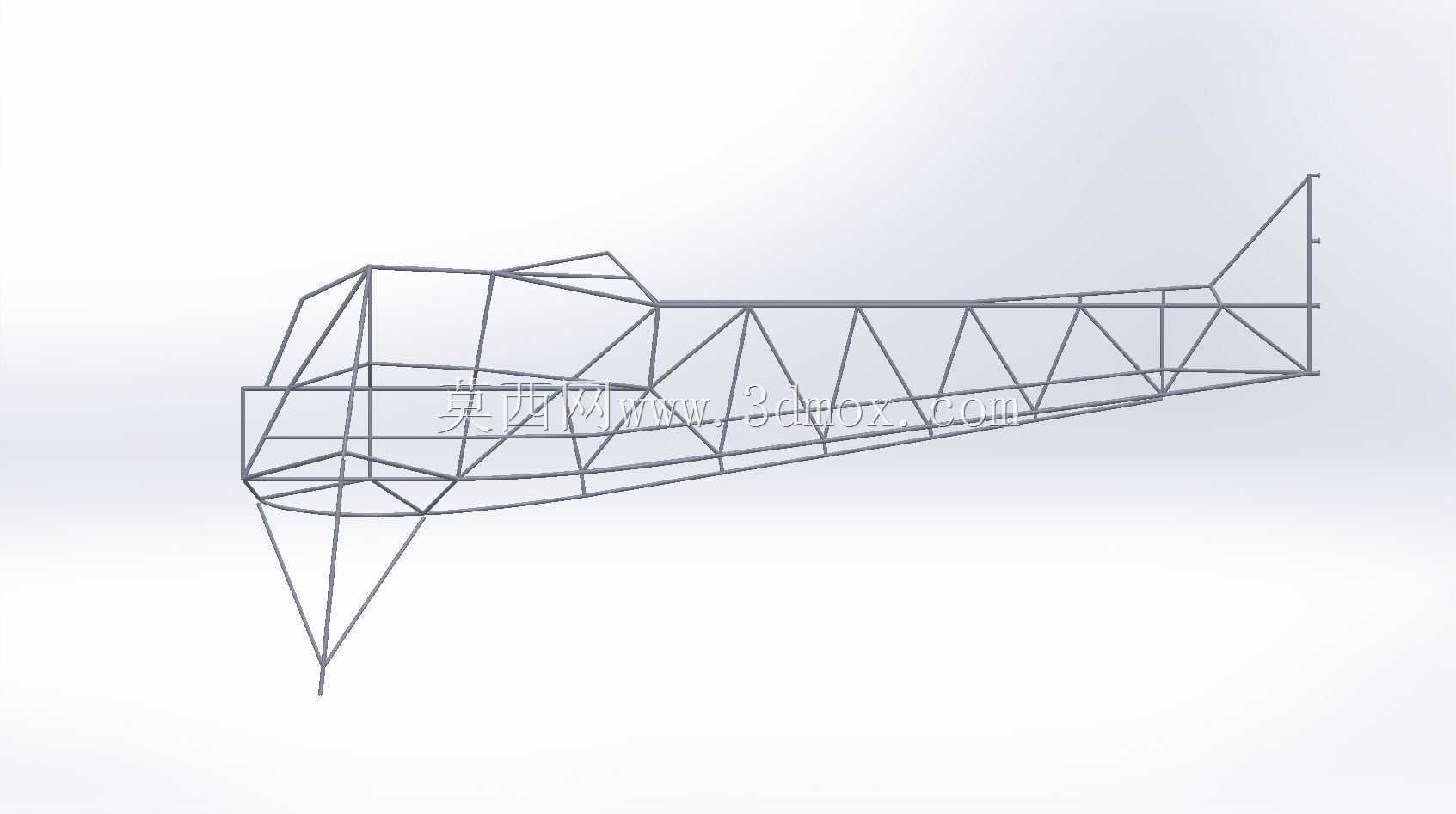

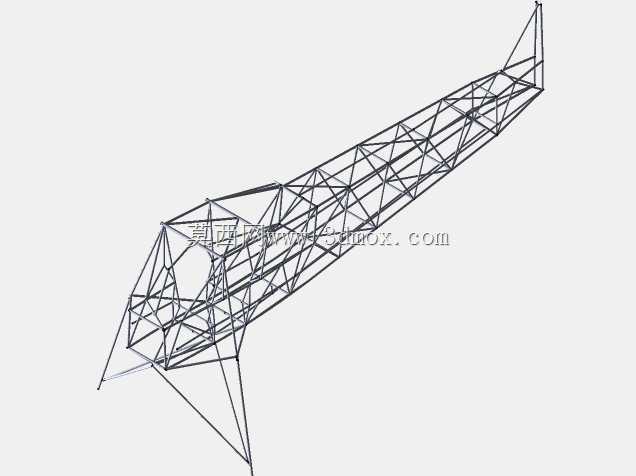

　　从结构布置看，机身采用空间桁架思路，杆件沿纵向、横向和斜向交错布置。前部围绕发动机架、防火墙和座舱前缘形成较密的节点区，这里要传递动力装置载荷、前起落架或着陆冲击带来的反力，以及飞行员、仪表和操纵系统的局部重量。中段桁架逐渐展开，形成座舱和乘员活动空间，上、下纵梁承担弯曲趋势，斜杆则负责把剪切载荷分解为轴向拉压。后段机身向尾翼方向收窄，杆件数量相对减少，但节点角度仍保持明确传力路径，以便垂尾、平尾和方向舵操纵载荷能够顺畅回到主框架。

　　建模时最容易忽略的是杆件并非单纯装饰线。每一根圆管或型材都应理解为二力杆，在理想铰接假设下主要承受拉力或压力；真实节点会有焊接、接头或衬套带来的局部弯矩，因此节点区需要保留足够的几何细节。框架交叉处不能只做视觉穿插，应按实际装配关系表现同心、搭接或接头连接，否则后续做有限元约束、重量估算和工程图展开时会失去依据。对于低速轻型飞机，桁架方案的优势在于材料利用效率高、开口方便、检修视线好，且在外场条件下更容易发现杆件变形、裂纹和松动。

　　短距起降特性对机体设计提出了更苛刻的边界。机翼通常需要大面积、高升力装置和较低的失速速度，机身骨架则要配合机翼安装点形成刚性支撑。机翼与机身交接区域不能只看外形贴合，还要考虑升力通过接头传入上梁或侧框架后的扩散路径；若机翼采用支撑或张线形式，相关支点也应在骨架中体现为加强节点。尾翼附近虽然杆件较细，但方向舵和升降舵在低速大舵角操作时会产生显著气动载荷，尾部框架的扭转刚度不能过度削弱。

　　起落架安装边界是另一处关键。此类飞机常在不平整场地起降，着陆冲击会通过起落架支柱、缓冲元件和接头传入机身下部框架。模型中下部伸出的支撑结构应与主纵梁、斜撑杆和加强节点形成闭环，避免把冲击载荷直接交给单根细杆。若用于教学或结构分析，可在起落架接头、发动机安装点、机翼连接点和尾翼铰接点设置约束与载荷工况，分别检查垂直着陆、侧向偏载、牵引、地面转弯以及低速气动载荷下的杆件受力差异。

　　外形尺寸方面，这类框架应围绕真实飞机的长细比、座舱高度、尾部收敛角和发动机安装轴线建立，而不是随意拉伸。机身前部需要预留发动机、防火墙、油箱或设备安装空间；座舱区域要保证人员进出、座椅位置、操纵杆和踏板范围；后部则需控制尾翼力臂与结构重量之间的平衡。安装边界上，机翼接头、尾翼铰接点、起落架枢轴、发动机架螺栓孔和蒙皮定位点都应作为骨架设计的基准特征。即使当前模型只表现框架，也应在关键位置保留可识别的安装面或节点，以便后续补充蒙皮、肋板、角片、螺栓和操纵线系。

　　从三维建模流程看，先确定机身对称面、主承力纵梁轴线和主要站位，再布置横向框架与斜撑，能够减少后期杆件反复调整。圆管构件可采用中心线驱动方式生成，便于统一管径、壁厚和端部裁切；节点处根据工艺选择焊接相贯、衬套连接或接头板连接。若面向3D打印或缩比验证，还要考虑杆件最小直径、节点熔合强度和打印方向；若面向结构计算，则应保留干净的梁单元中心线，避免把视觉网格和承力构件混在一起。

　　这套桁架骨架适合用于航空结构教学、轻型飞机布局研究、短距起降飞机原理展示以及机械建模训练。它把低速飞机最核心的结构逻辑暴露出来：用密集而有秩序的杆件承接复杂载荷，用开敞框架换取维护便利，用明确节点保证机翼、尾翼、起落架和动力装置之间的力连续传递。
