卡曼K-Max交叉双旋翼起重直升机

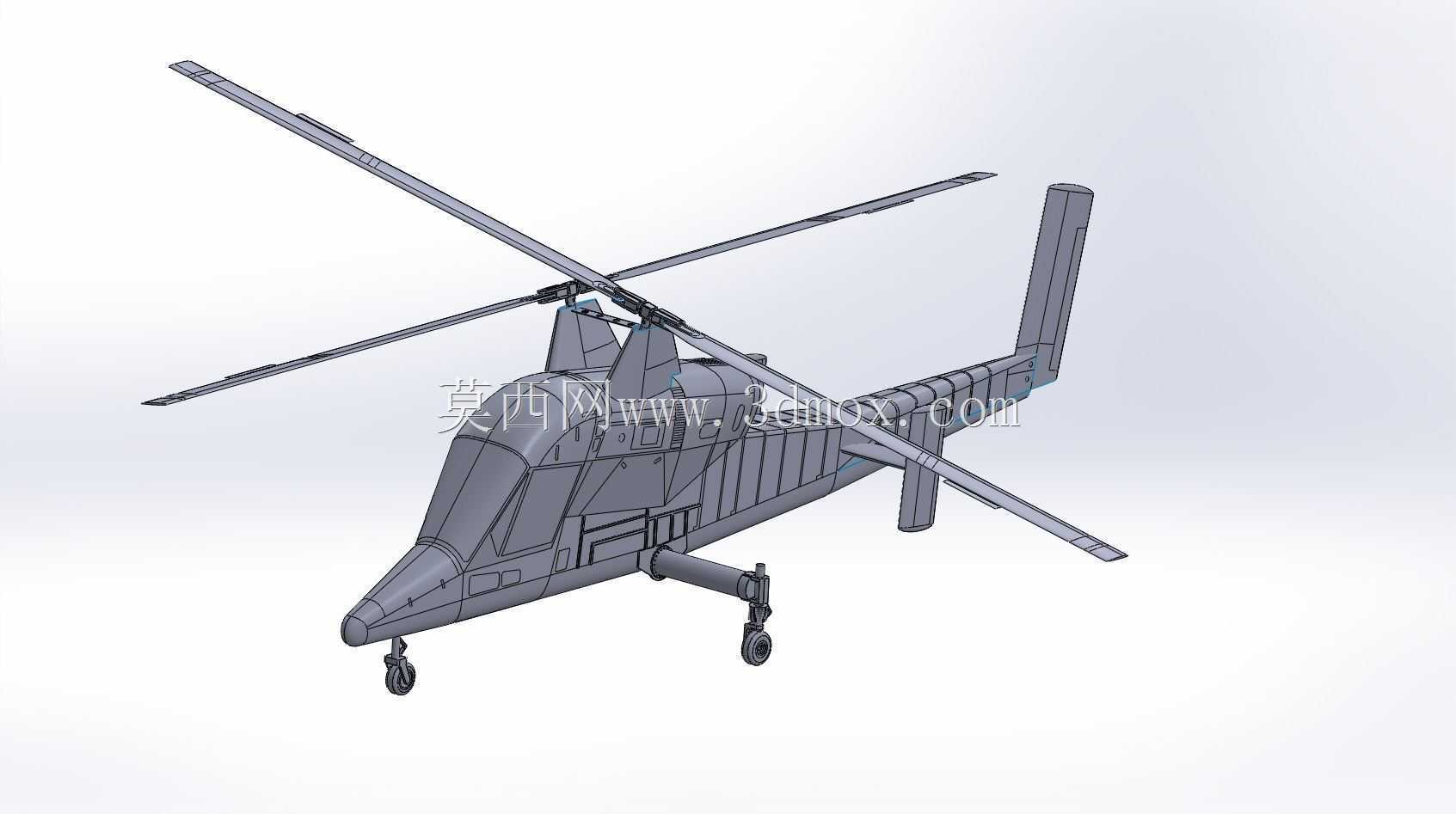

　　该三维作品呈现的是一款面向重载吊运作业的交叉双旋翼直升机，整机构型围绕山地林区集材、高山塔架吊装、应急物资投送、偏远工程点补给等典型场景展开。与常规单旋翼带尾桨构型不同，该机采用两副相互交错、反向旋转的主旋翼，旋翼轴在机身上方呈小角度向外倾斜，桨叶在旋转过程中通过精确相位控制避免相互碰撞，两套旋翼的扭矩在机体上自然抵消，因此不需要尾桨来平衡反扭矩。这一布局直接省去了尾梁末端的尾桨传动与气动损耗，发动机输出功率可以更集中地用于主旋翼升力生成，在同等起飞重量下悬停效率与低速吊挂稳定性更具优势。

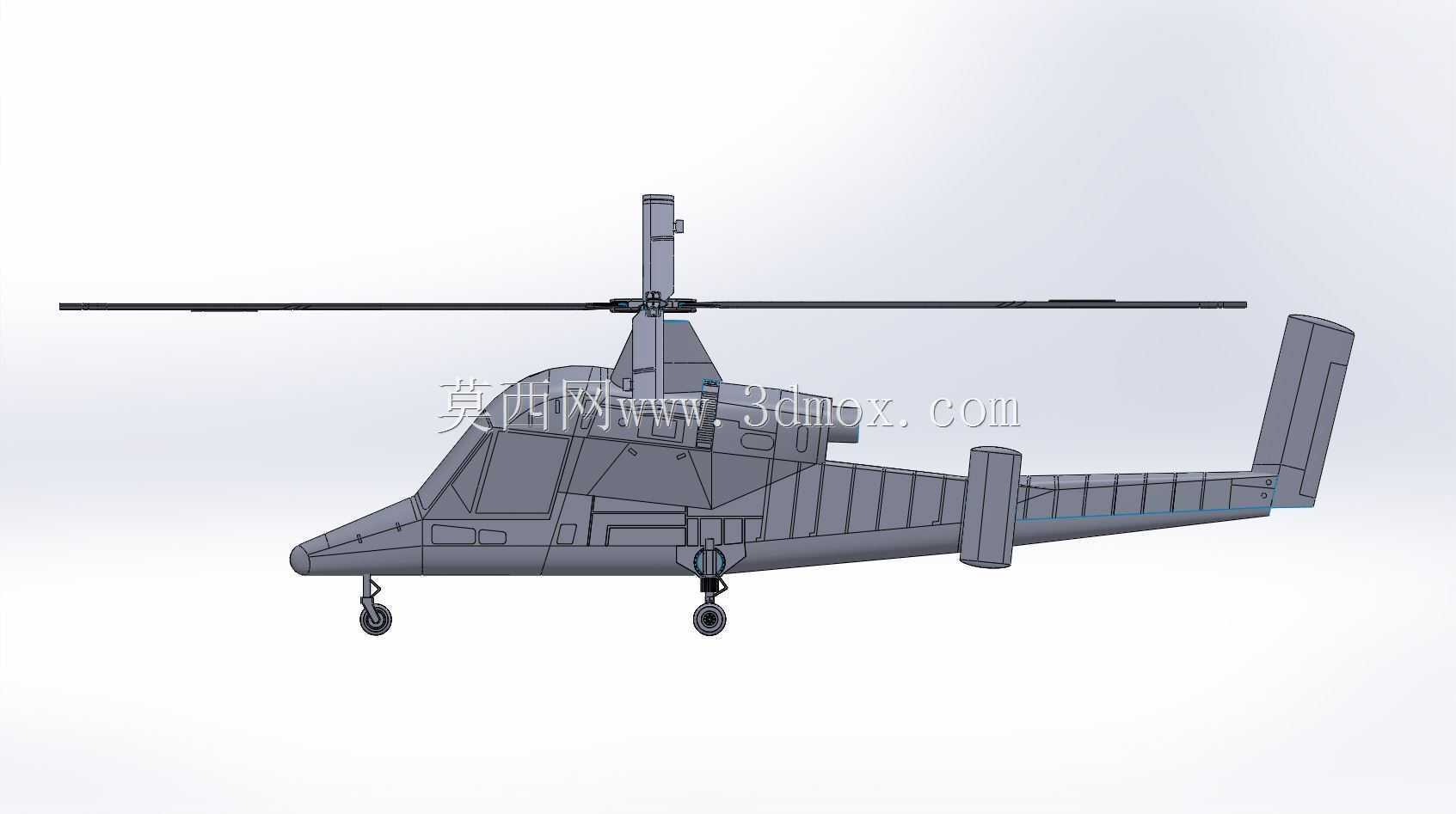

　　从结构建模角度看，机身采用窄长的吊舱加尾梁布局，机头轮廓按气动整流要求收尖，座舱段设置透明风挡与框线，机身中部为动力舱、传动舱和主承力骨架区域，下部布置前三点式起落架。前起落架位于机头下方，主起落架支撑在机身中段两侧，起落架支柱、轮轴、轮胎和缓冲连接位置均有明确形体表达，能够满足地面停放、滑跑着陆以及野外简易场地起降时的边界校核。机身下方预留外挂吊钩作业空间，实际使用中吊索可从机腹中心区域向下引出，吊挂载荷位于整机重心附近，有利于在悬停和低速机动时控制姿态变化。

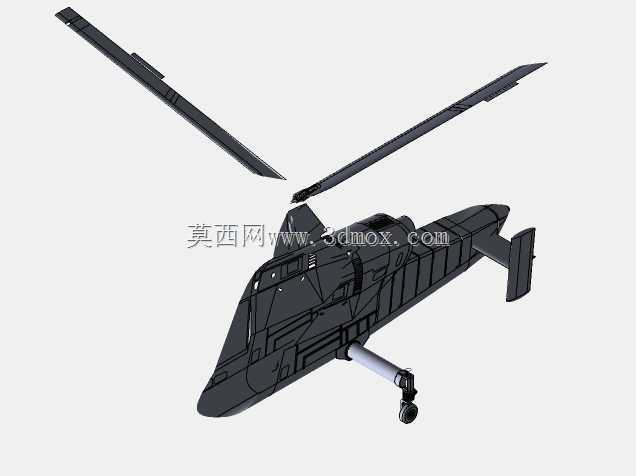

　　旋翼系统是该模型的核心。两副旋翼的桅杆从机身上部相邻位置伸出，轴系呈V形布置，桨毂位于不同高度并带有相位差，桨叶在交汇区域通过时序安排实现安全穿越。模型中桨叶细长，翼面从根部到尖部逐步收窄，桨尖位置体现明显的后掠与上反特征；尾梁末端设置垂尾，用于在前飞状态下提供方向稳定，而不再承担尾桨抗扭功能。交叉双旋翼布局对桨毂间距、桅杆倾角、桨叶锥角和旋转相位极为敏感，设计时需要同时校核桨叶气动干扰、结构最小间隙和维护拆装空间。若桨叶挥舞幅度过大或桅杆倾角设置不当，两副旋翼可能在极端机动状态下接近安全边界，因此三维建模中保留旋翼旋转包络面，对后续运动仿真和干涉检查具有实际意义。

　　功能特性方面，该类飞行器不以高速飞行为主要目标，而强调垂直起降、外吊挂重和低空低速操纵能力。林区作业时，它可将采伐后的木材从沟谷、陡坡直接吊至集材点，减少修建临时道路对地表的破坏；电力线路施工中，可在山地塔位之间吊运塔材、混凝土和工器具；灾后救援场景下，能够在道路中断区域投放水、食品、医疗物资和救援设备。由于没有尾桨，低空贴近障碍物作业时尾部结构更简单，尾梁附近气流扰动也相对容易预判，但双旋翼同步与相位控制对传动系统提出更高要求。

　　外形与安装边界上，建模需重点关注旋翼直径、两副桨毂中心距、机身离地高度、起落架轮距以及外挂吊索摆动范围。旋翼旋转时形成的双层交错盘面决定了整机上方安全空间，机身两侧和尾梁周围需预留地勤接近、发动机维护和桨叶折叠检查的通道。货钩安装点不应偏离重心过远，吊索在升降、加速和侧风条件下的摆角会转化为机体附加力矩，需要在结构设计和飞行控制中一并考虑。整体来看，该模型适合用于旋翼机构认知、交叉双旋翼布局分析、吊挂直升机方案展示以及航空机械结构教学。
