MQ1捕食者长航时察打一体无人机设计

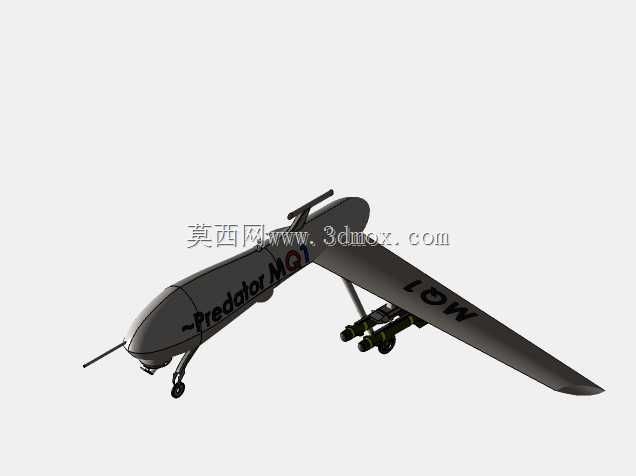

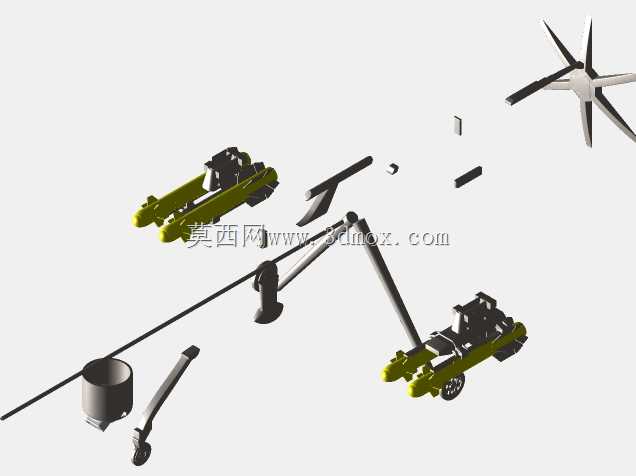

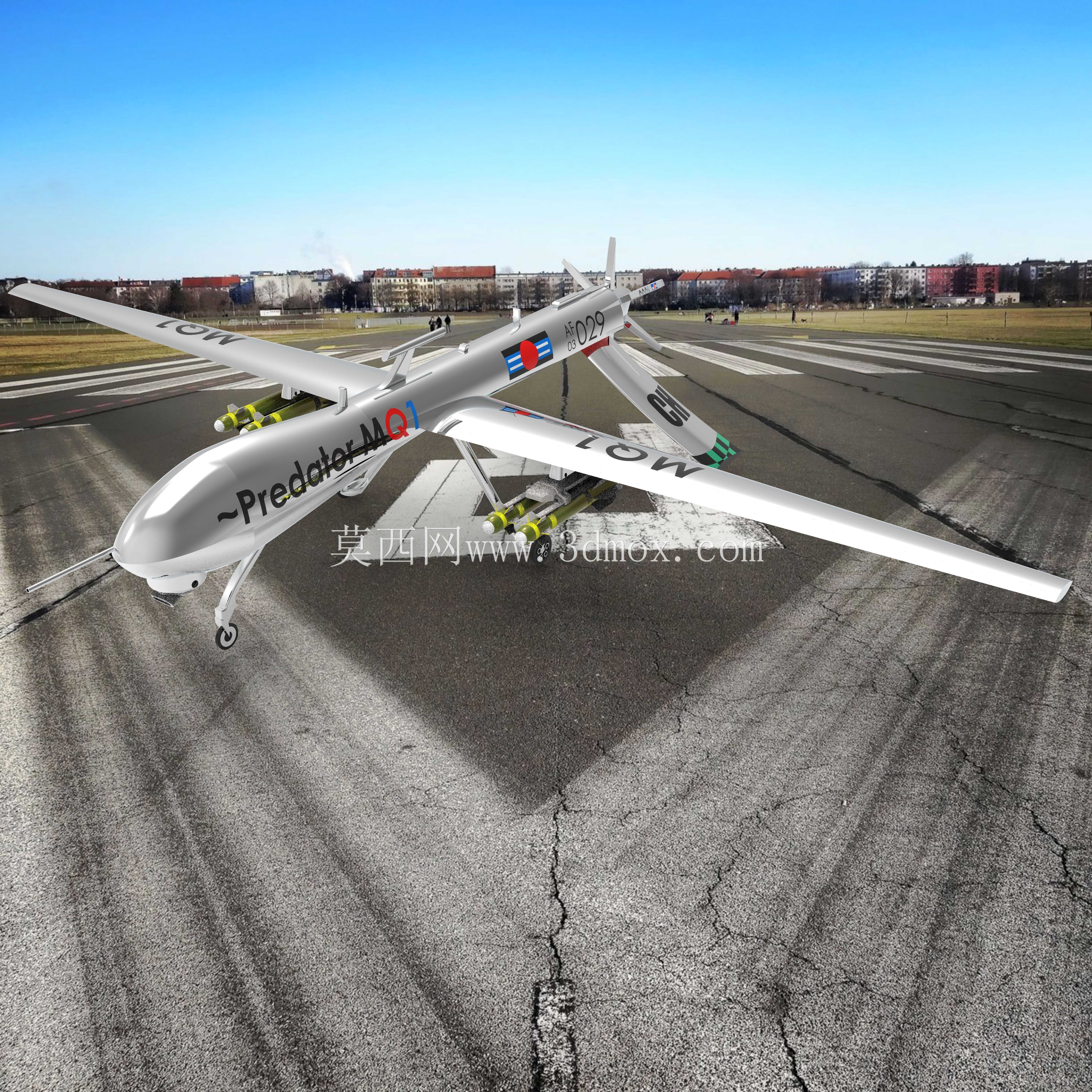

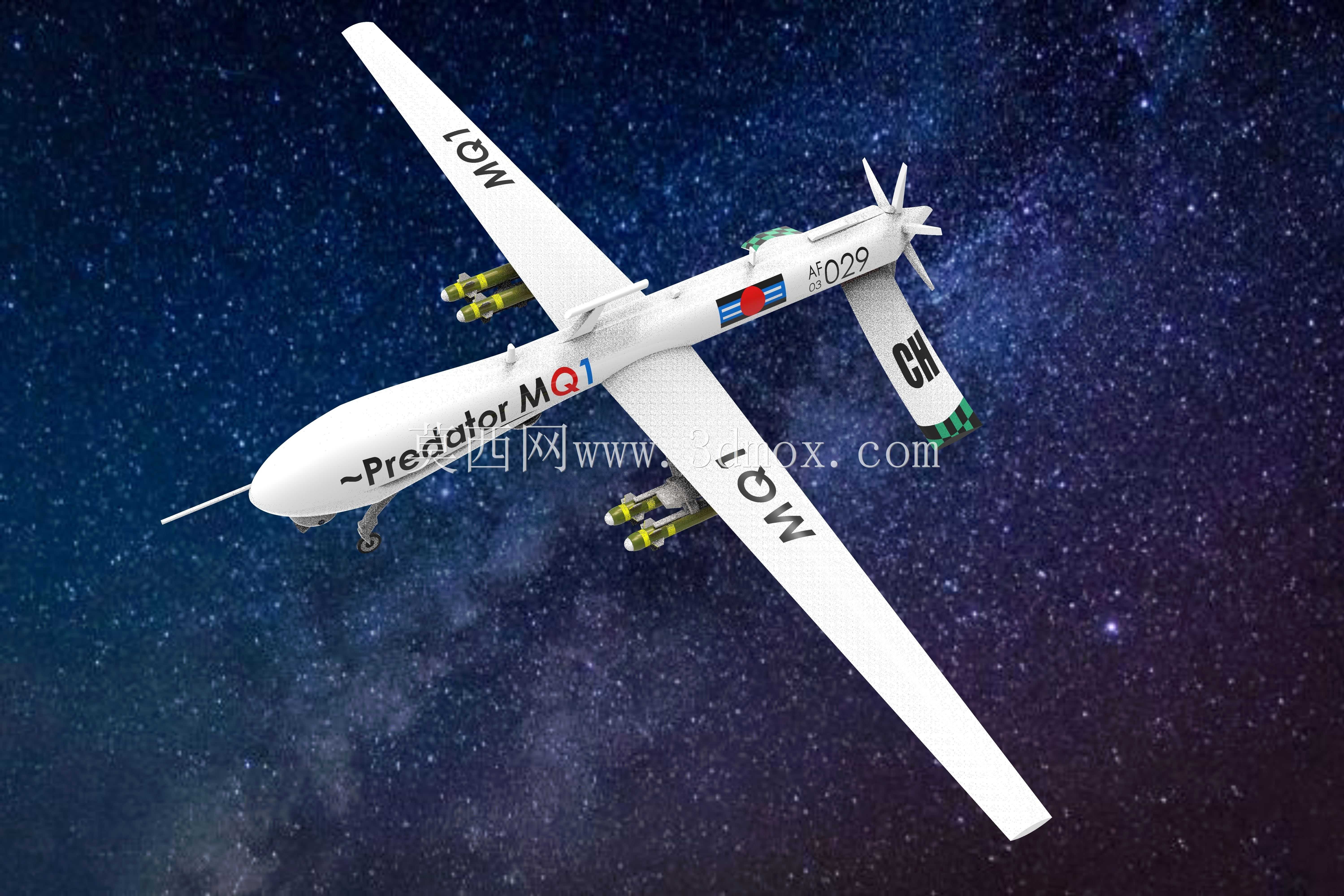

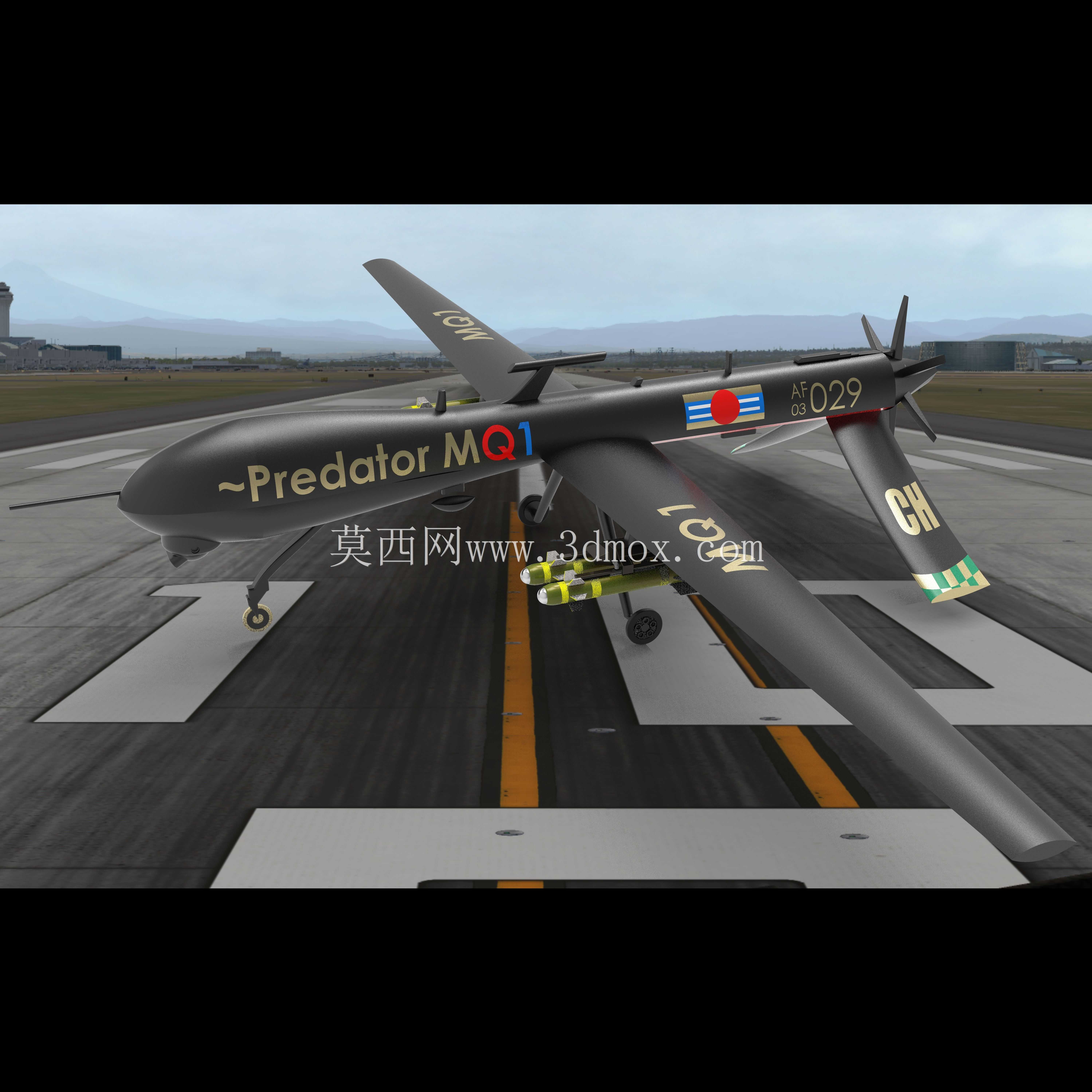

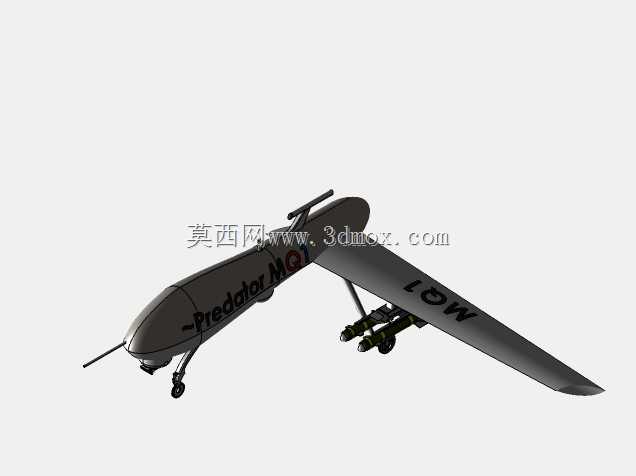

本次呈现的是MQ1捕食者无人机的完整三维设计成果，该机型作为中空长航时无人作战平台的经典代表，在现代低空侦察、目标精准打击、边境巡逻管控、战场态势感知等场景中有着极为广泛的应用，能够在高风险作战区域替代有人机执行长周期任务，大幅降低人员伤亡风险，同时凭借较低的制造成本与运维成本，成为各国空中无人作战体系的核心装备之一。从实际用途来看，该机型可搭载多类型光电侦察载荷，完成对地面目标的全天候实时监控、目标识别与轨迹追踪，也可挂载小型精确制导武器，对时间敏感目标实现即时打击，兼顾侦察与打击的双重任务属性，既可以独立执行战术任务，也可与有人作战机组网协同，构建立体化的作战感知网络。在产品功能特性层面，该设计完整还原了机型的核心结构：大展弦比平直下单翼布局保障了低速飞行状态下的升力效率，支撑数十小时的长航时飞行需求；尾部推进式螺旋桨动力布局，既可以降低机身前部的振动干扰，为前部侦察载荷提供更稳定的工作环境，也能减少发动机红外特征暴露，提升战场生存能力；机身下部设置的多组武器挂点，可适配不同规格的任务载荷，满足多样化任务挂载需求；尾翼采用倒V型布局，在保障飞行操纵稳定性的同时，有效降低结构重量，优化尾部气动流场。在设计思路上，整体建模遵循真实机型的气动逻辑与结构比例，机身采用流线型截面设计，从机头的侦察设备舱到中部的燃油舱、航电舱，再到尾部的动力舱，各舱段的尺寸边界严格匹配实际安装需求：机头位置预留的光电转塔安装位，充分考虑了转塔360度旋转的运动间隙，避免飞行过程中结构干涉；机翼与机身的连接段做了加强结构设计，能够承载机翼挂载载荷与飞行过程中的气动弯矩；起落架采用前三点式布局，前起落架位于机头下方，主起落架布置于机身中部两侧，收放路径与舱内结构完全匹配，保障起降阶段的结构稳定性。外形尺寸与安装边界方面，模型严格还原真机的尺寸比例，机翼展长与机身长度的比值符合长航时无人机的气动设计要求，各挂点的安装接口尺寸、载荷安装面的平面度公差、舵面的转动行程范围都做了精准还原，既可以作为航空装备科普展示的数字化载体，也能为无人飞行器的气动布局研究、结构设计优化提供直观的三维参考，帮助设计人员快速理解这类长航时无人机的结构布局逻辑与设计考量，为同类型民用、工业级无人机的结构设计提供可借鉴的布局参考。
