NACA2415翼型内部承力结构设计方案

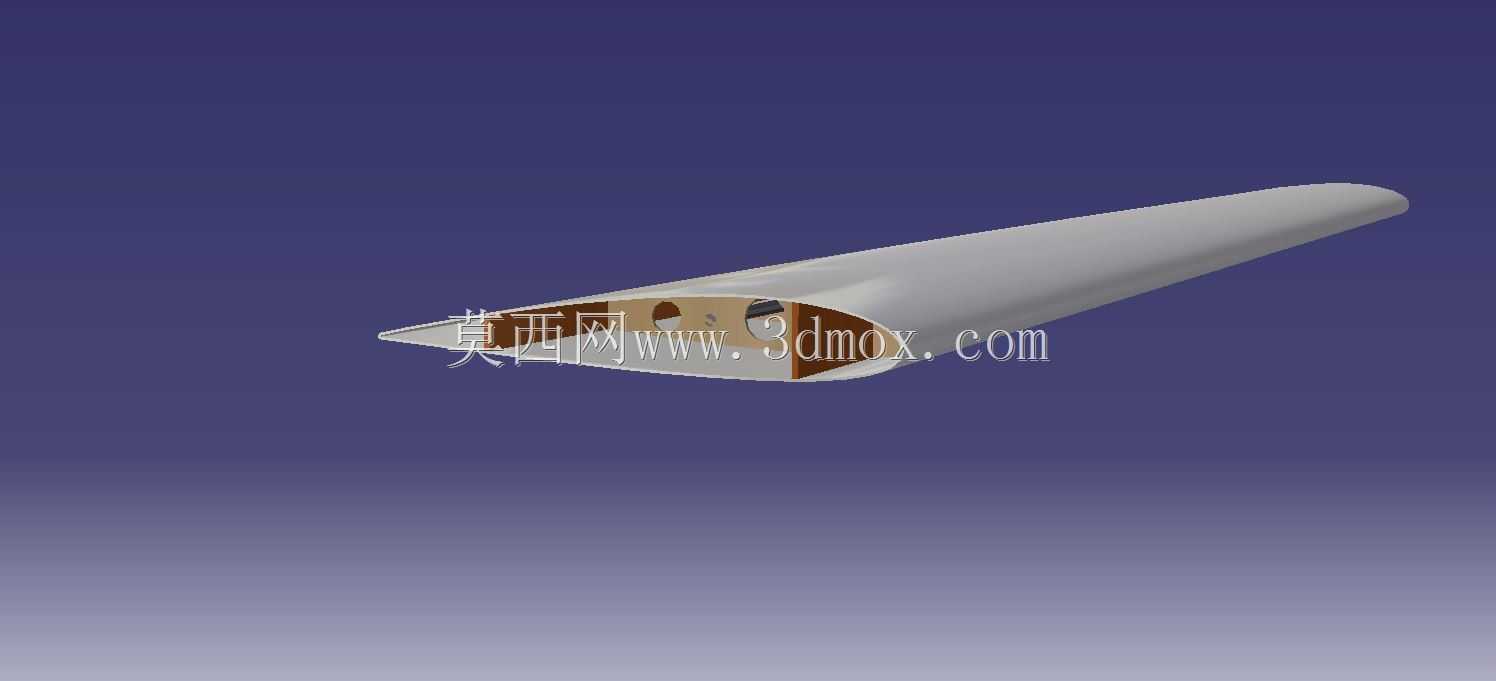

该结构为适配低速通用航空飞行器的NACA2415翼型机翼内部承力总成，主要应用于轻型固定翼飞机、低空长航时无人机的升力面主体构造，作为飞行器核心气动承力部件，承担飞行过程中的气动升力传递、机动载荷承载、燃油舱空间分隔、外挂设备安装支撑的核心作用，可适配起飞重量在1.2吨以下的轻型有人机或起飞重量200kg以下的工业级无人机使用场景，能够在-40℃到60℃的常规飞行环境温度区间内稳定承载，满足低空通用航空作业、飞行训练、航测巡检等多场景的使用需求。

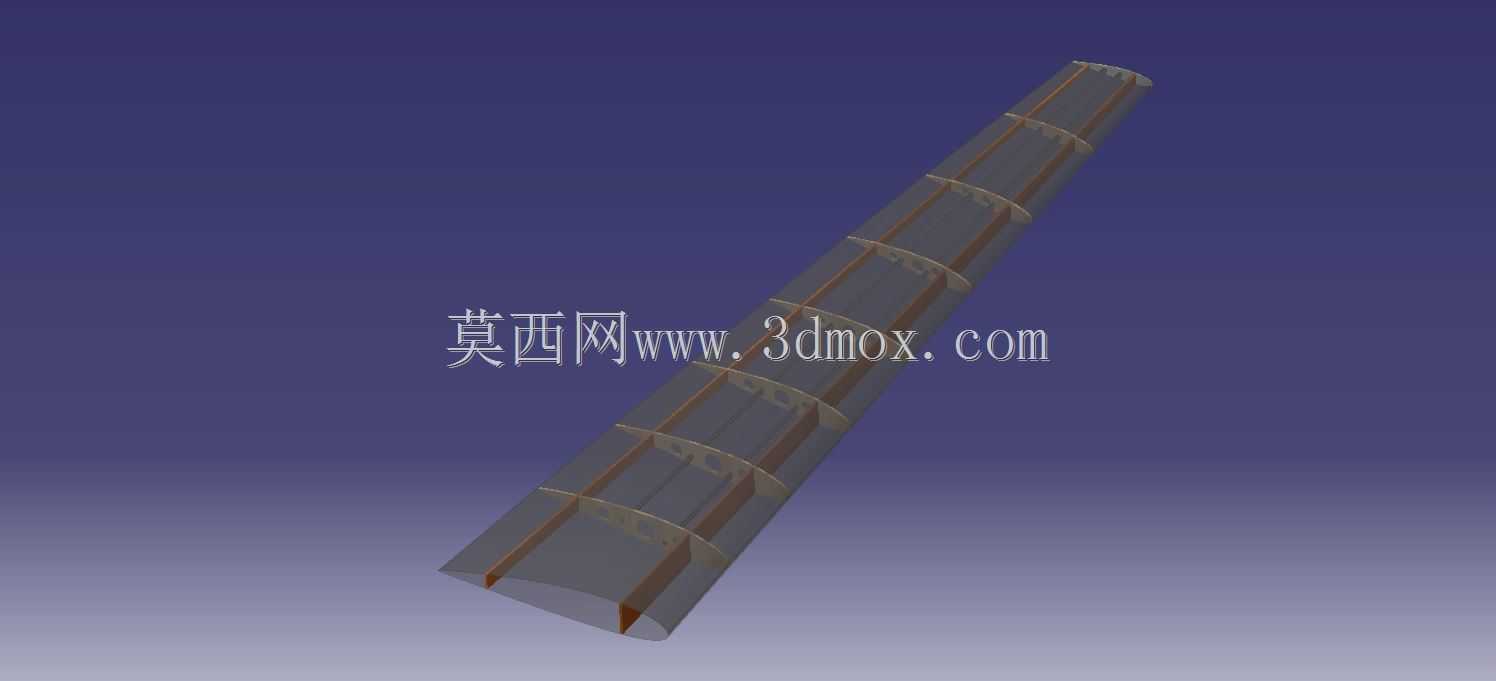

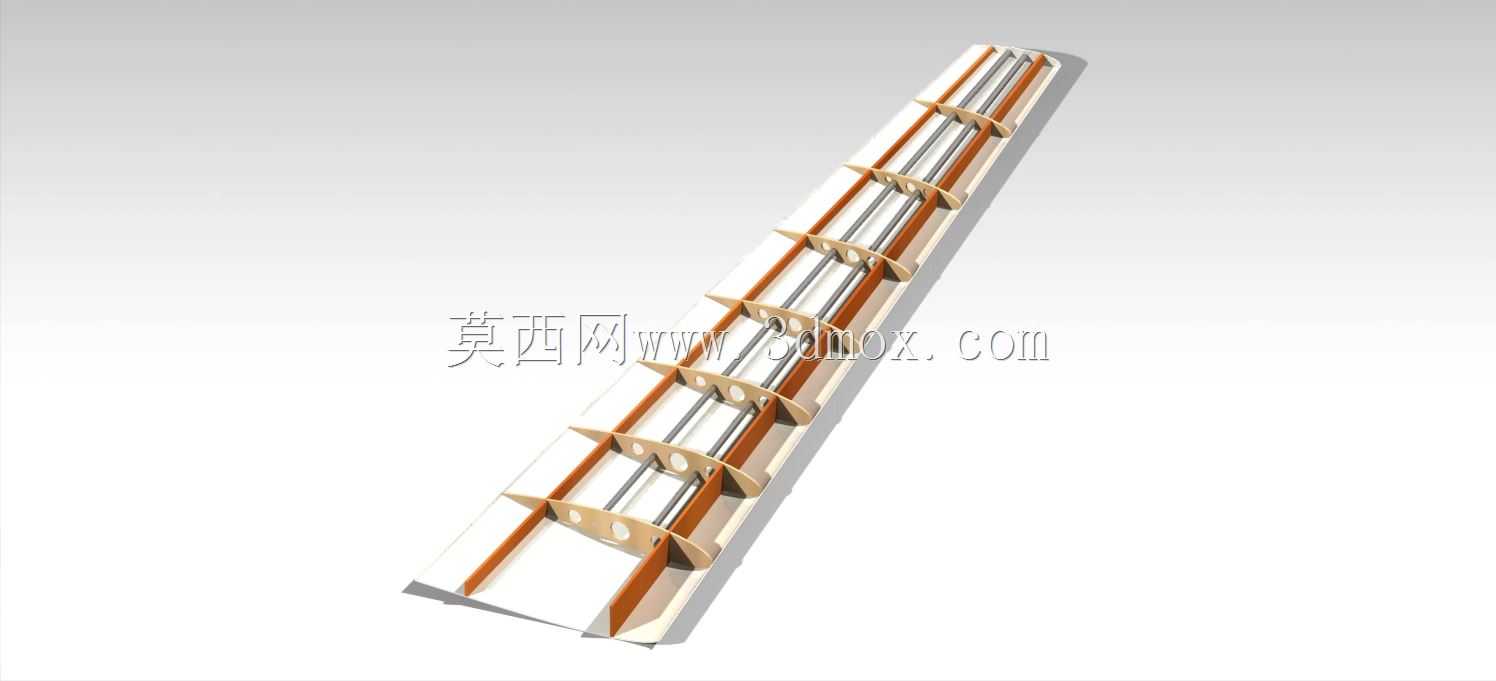

在功能特性层面，该结构采用经典的梁式承力布局，沿翼展方向布置的多组平行翼梁作为主承力构件，承担飞行过程中的绝大部分弯曲载荷与剪切载荷；垂直于翼梁方向等距排布的翼肋，一方面维持NACA2415翼型的精确气动外形，保证机翼外表面蒙皮铺设后能够达到设计的气动效率，另一方面将局部气动载荷均匀传递到主翼梁结构上，避免局部应力集中造成的结构失效；沿翼展方向与翼梁平行布置的纵梁，主要辅助承担蒙皮传递的局部气动载荷，同时提升机翼整体的抗扭刚度，避免大迎角飞行时机翼发生扭转变形引发的气动效率下降甚至颤振风险。各构件之间采用定位孔配合的装配设计，预留了标准的铆接与胶接安装位，能够适配航空铝合金、碳纤维复合材料两种主流航空结构材料的加工工艺，既可以采用传统钣金铆接工艺完成金属结构机翼的制造，也可以通过预浸料模压工艺完成复合材料机翼的一体化成型。

在设计思路层面，整个结构完全遵循NACA2415低速翼型的气动外形参数生成，翼型相对厚度为15%，最大厚度位置位于弦长30%处，能够在低速飞行状态下保持较高的升阻比，同时具备较好的失速特性，适合低速通用飞行器的飞行需求。结构设计过程中优先保证传力路径的连续顺畅，主翼梁布置在翼型最大厚度位置，也就是弦长30%的站位处，最大化利用翼型的结构高度提升梁的截面惯性矩，在相同结构重量下获得更高的承力效率；翼肋采用轻量化开孔设计，在保证自身刚度满足外形维持要求的前提下，尽可能去除非承力区域的材料，降低整体结构重量，提升飞行器的有效载荷能力。

在外形尺寸与安装边界层面，该段机翼模型为翼根到翼尖的等比例直翼段，展长方向可根据实际飞行器的翼展需求进行等比例缩放或分段拼接，弦长尺寸可根据整机设计的机翼面积要求匹配调整；翼根端预留了与机身中央翼盒连接的标准对接法兰位，法兰上的连接孔位按照等载荷排布设计，可通过螺栓连接完成机翼与机身的快速装配；机翼前缘预留了防冰系统的安装通道，后缘预留了副翼、襟翼等操纵面的铰接安装位，内部空腔可根据需求布置整体燃油箱，或敷设航电设备、飞控线缆的走线通道，无需对主承力结构进行二次加工即可完成全系统的集成安装。
