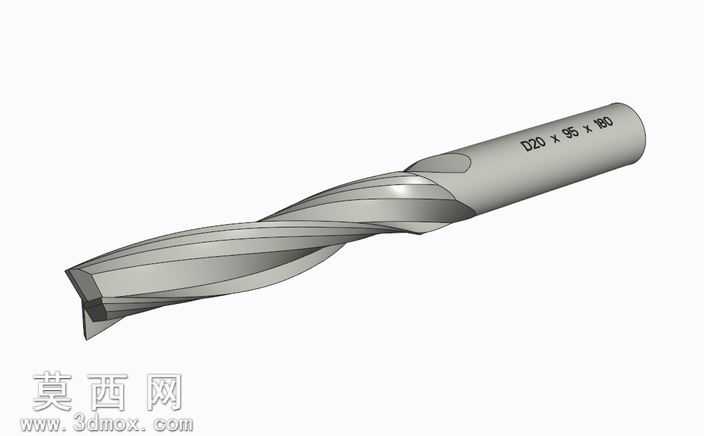

三长笛螺旋铣削刀具三维建模作品

本作品为三长笛螺旋铣削刀具的三维参数化建模成果，建模过程严格遵循金属切削刀具的设计规范，完整还原了该款铣刀的全部结构特征。建模初期先通过草图绘制刀具的基准轮廓，以刀具中心轴线为旋转基准，精准绘制刀体的圆柱基体轮廓，明确标注D20直径对应的刀体尺寸、95mm有效切削长度、180mm总长度的参数基准，确保整体尺寸符合机加工刀具的通用规格。针对核心的三长笛螺旋排屑槽结构，采用螺旋线扫描切除的建模方式，根据硬质合金铣刀的螺旋角设计标准设定螺旋升角参数，通过扫描特征生成三条均匀分布的螺旋排屑槽，同时对槽型的圆角过渡、刃口倾角做精细化处理，保证排屑槽的曲面顺滑无棱角，还原真实铣刀的排屑空间设计。刀头切削端的建模重点还原主切削刃、副切削刃、端刃后角的结构特征，通过多步拉伸切除与倒角操作，精准呈现切削刃的角度参数，保证刃口结构符合铣削加工的切削力学要求，避免建模过程中出现刃口钝化、角度偏差的问题。刀柄部分做了简化的圆柱面处理，同时保留了刀身的规格标识刻印特征，通过包覆特征将规格参数刻印在刀柄表面，提升模型的真实感。材质渲染阶段，为刀体赋予硬质合金金属材质，调整材质的反光度、粗糙度参数，模拟硬质合金刀具经过精磨后的金属哑光质感，对切削刃部分做轻微的高光处理，突出刃口的锋利特征，排屑槽内部的曲面做光影层次调整，清晰展现螺旋槽的曲面走向。整体建模过程严格遵循实际刀具的生产设计逻辑，所有结构参数均参考通用立铣刀的行业标准，模型各部分结构无干涉、无破面，可用于刀具结构展示、机加工教学演示、切削仿真模拟等场景，完整呈现了长笛螺旋铣刀的结构特点与设计细节。
