开口销与杆件连接锁紧结构三维设计

　　在各类机械设备的杆件连接场景中，开口销的锁紧作用是防止连接副松脱的核心保障，这类结构广泛出现在液压管路固定、传动杆件限位、工装夹具快拆结构等场景中，尤其在存在振动、交变载荷的工况下，可靠的开口销锁紧结构能大幅降低设备运维过程中的连接件脱落风险。本次呈现的结构围绕开口销与开槽杆件的配合展开，设计时首先考虑了安装边界的适配性：被连接的两根方形杆件分别嵌入连接套的对应腔体内，连接套侧壁预留的销孔与杆件上的环形槽位精准对齐，确保开口销插入后，销体的圆弧段能完全卡入杆件的环形槽内，销尾的分叉段在安装完成后掰开至合适角度，既不会因为开度过小导致销体受振滑出，也不会因为开度过大占用周边安装空间、干涉其他相邻部件的运动轨迹。从功能特性来看，

　　该结构属于可拆卸式锁紧连接，无需额外的螺纹紧固件配合，安装时仅需将杆件对位插入连接套，对准销孔后穿入开口销、掰开销尾即可完成装配，拆卸时只需将销尾掰直，用尖嘴钳夹住销头即可抽出开口销，分离杆件与连接套，整个拆装过程无需复杂工装，适合需要频繁拆装维护的设备部位。设计过程中重点校核了销孔与杆件槽位的同轴度，若同轴度偏差超过0.1mm，会导致开口销插入阻力过大，甚至无法完全卡入槽位，失去锁紧作用；同时开口销的直径选取匹配销孔与槽宽的尺寸，间隙控制在0.05-0.1mm之间，间隙过大会导致杆件在连接套内存在窜动量，长期受交变载荷会加剧槽位与销体的磨损，间隙过小则会提升装配难度，在现场运维时容易出现销体砸弯、无法装配的问题。

　　连接套的外形采用方形结构，与方形杆件的外形适配，避免杆件受扭矩作用时在连接套内发生相对转动，相比圆形杆件与圆形连接套的配合，省去了额外的防转结构，简化了整体连接方案。开口销的头部采用圆弧过渡设计，插入销孔时能起到导向作用，降低装配时的卡滞概率，销尾的长度经过匹配设计，掰开后不会超出连接套的外轮廓边界，避免在设备运行过程中剐蹭周边的管线、结构件。在实际工程应用中，这类结构常被用在农业机械的操纵杆件连接、工程机械的液压管路附件固定、输送设备的护栏快拆连接等场景，相比螺纹锁紧、卡簧锁紧等方案，开口销锁紧的抗振松脱能力更强，且在污染、多粉尘的工况下不会因为螺纹锈蚀、卡簧嵌垢导致无法拆卸，运维适配性更强。

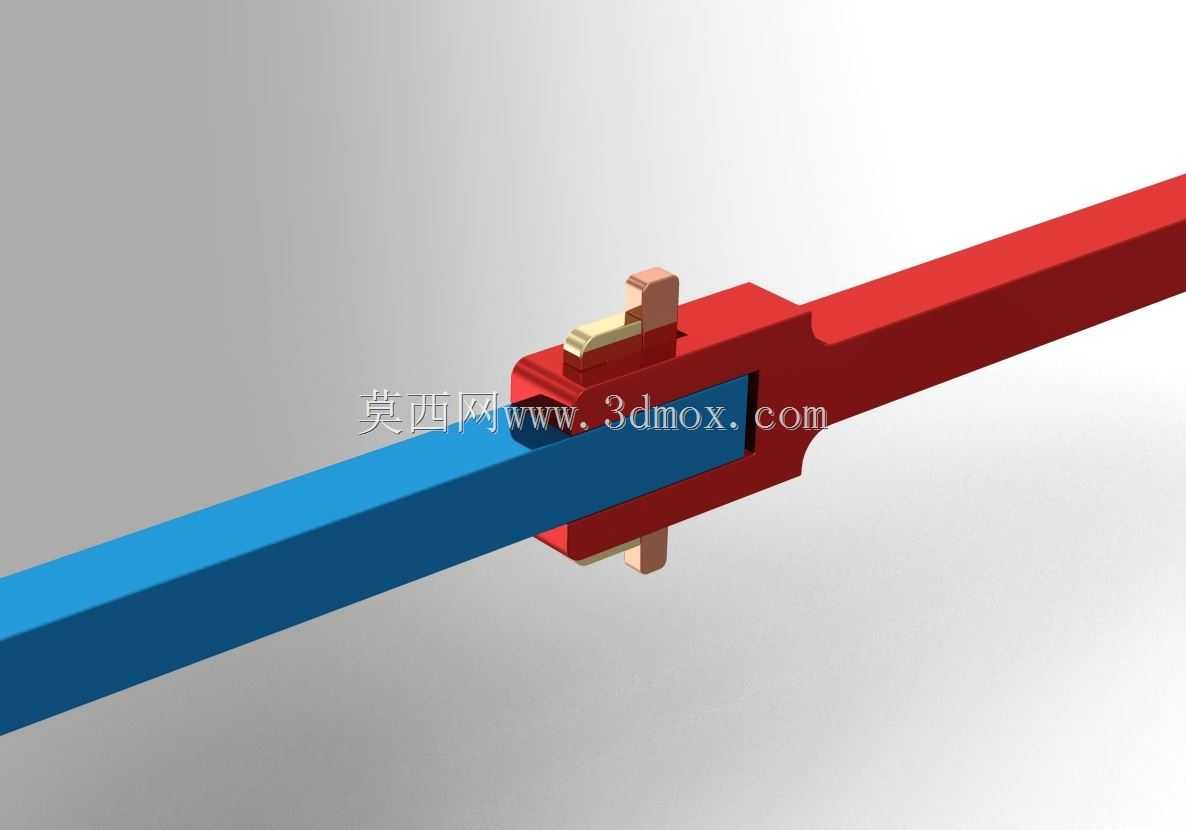

　　建模过程中对开口销的折弯特征做了细节还原，包括销体头部的圆弧收口、销尾的分叉平直段，以及装配后销尾掰开的角度形态，能直观展示装配完成后的实际状态，连接套与杆件的配合面做了贴合处理，清晰呈现各部件的装配位置关系，可直接用于装配工艺演示、运维操作培训的可视化素材，也能作为同类锁紧结构设计的参考案例，帮助设计人员快速核对安装边界、配合尺寸的设计合理性，减少方案校核阶段的重复建模工作量。
