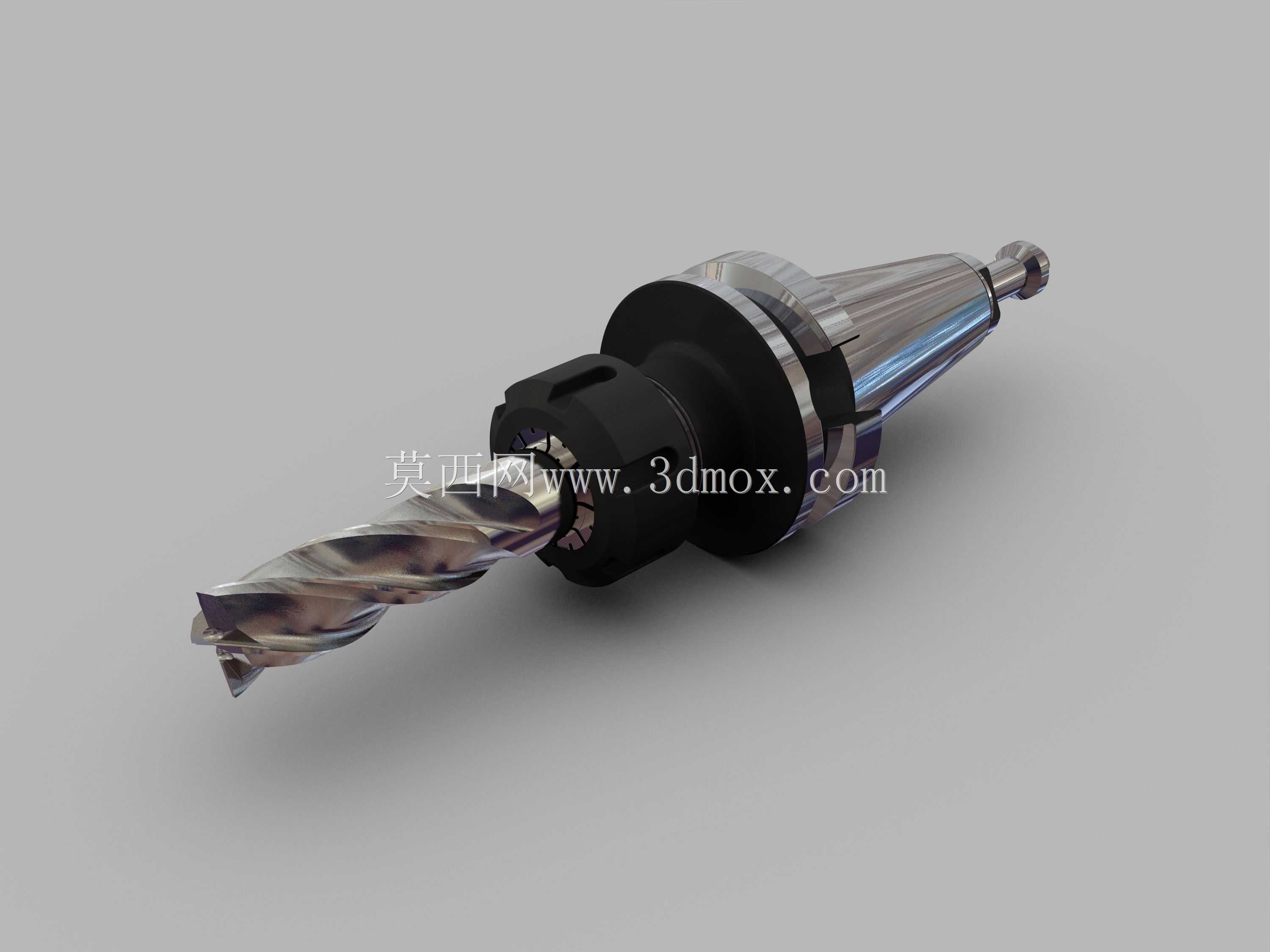

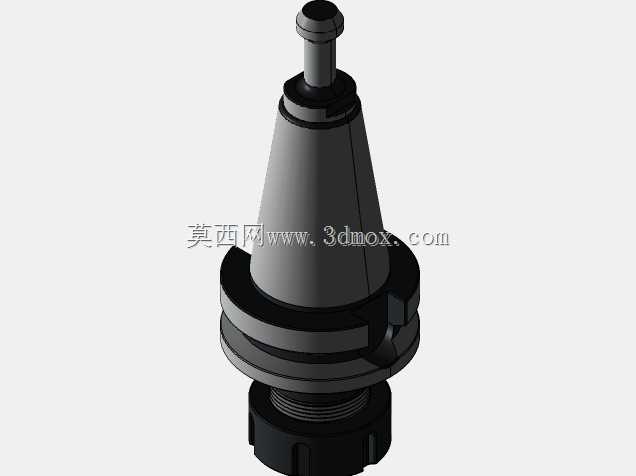

BT40锥柄数控加工用铣刀夹持刀柄

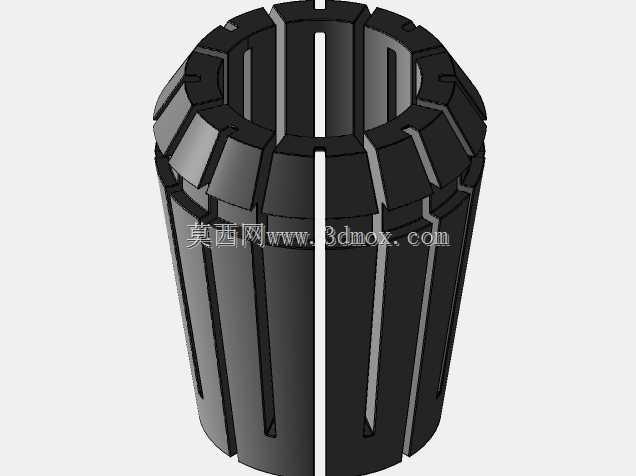

在数控加工车间的立式、卧式加工中心日常生产里，这类BT40锥柄刀柄是铣削工序里出镜率极高的刀具夹持部件，主要承担连接机床主轴与切削刀具的作用，把主轴输出的扭矩稳定传递给装夹的铣刀、钻头等切削刀具，保证切削过程中刀具的径向跳动、轴向窜动控制在加工精度允许范围内，避免振刀、掉刀等影响加工质量的问题。从实际使用场景来看，不管是普通钢件的平面铣削、型腔开粗，还是铝合金零件的精铣加工，只要机床主轴采用BT40锥度接口，都能匹配这类刀柄完成装夹，适配的刀具直径覆盖常规加工常用的3mm到20mm区间，能满足绝大多数常规零件的铣、钻、铰加工需求。从结构设计逻辑来看，这款刀柄采用标准BT40锥度的柄部设计，锥面的接触精度直接决定装夹刚性，建模时优先保证锥面的锥度公差、表面接触率要求，拉钉位置的尺寸严格匹配主轴拉爪的行程与夹持尺寸，避免装夹时出现锁不紧或者拆卸卡滞的问题；中间的法兰部分做了动平衡减重设计，能适配最高八千转每分的主轴转速，不会因为高速旋转产生过大的离心振动；前端的弹性夹头安装位，配合ER型弹性夹头实现不同直径刀具的锁紧，螺母的锁紧螺纹采用细牙设计，保证夹紧力足够的同时，不会因为锁紧力过大夹伤刀具柄部。做三维建模的时候，先从主轴连接的锥面开始绘制草图，旋转生成主体锥柄结构，再依次绘制拉钉安装孔、法兰定位面、前端夹头腔体、锁紧螺母的配合螺纹，每一处配合尺寸都严格按照机械加工刀具的行业标准设定，保证和标准件的互换性；建模过程中要注意锥面和主轴端面的贴合间隙控制，安装边界上，刀柄装入主轴后伸出法兰端面的长度要匹配机床的换刀臂行程，避免换刀时发生碰撞，整体的外形轮廓要做圆角过渡，减少高速旋转时的风阻与应力集中。实际装配使用时，要保证锥面无磕碰、无铁屑残留，锁紧螺母的扭矩控制在厂家推荐的范围内，才能长期保证装夹精度，延长刀柄的使用寿命。
