概念型X翼涡轮喷气式小型飞行器结构设计

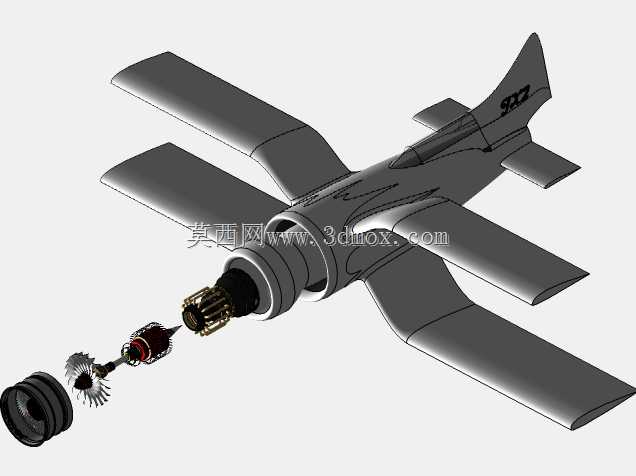

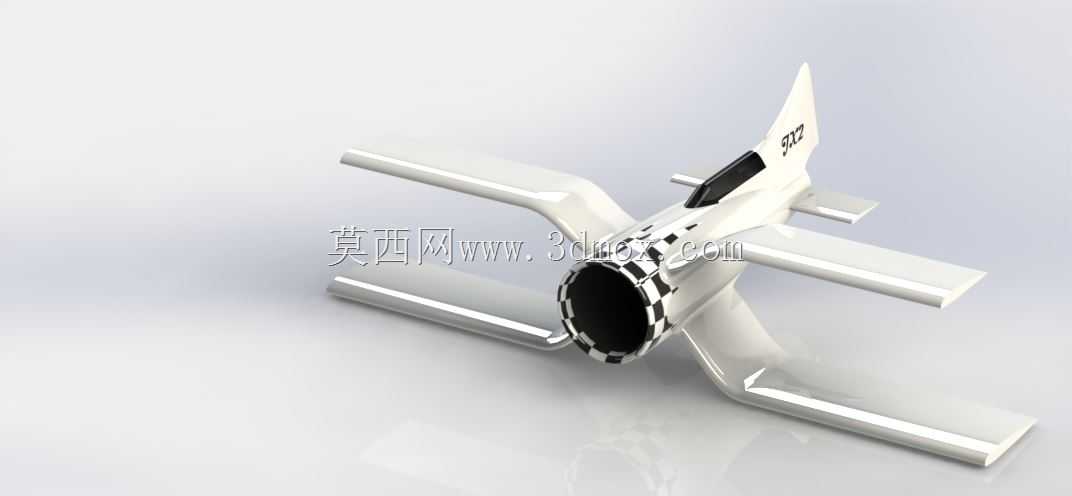

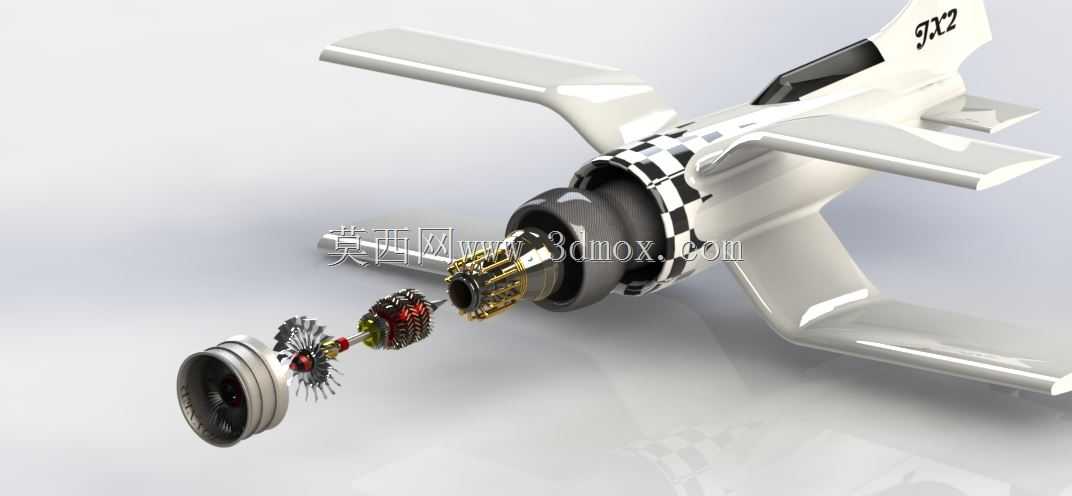

这款概念飞行器的设计围绕小型航空教学演示与创意航空结构验证场景展开，可作为航空类专业课程中喷气式动力布局、翼身融合设计的具象教学载体，也可用于航空创意展项的静态展示，帮助学习者直观理解涡轮喷气动力与小型固定翼飞行器的整合逻辑。从实际用途来看，该设计聚焦于小型涡喷动力飞行器的布局可行性验证，拆解展示了从进气道、压气机、燃烧室到涡轮段的完整喷气动力链路，打破了常规小型飞机将动力系统完全包裹在机身内的设计逻辑，将动力总成的核心结构沿机身轴向外露排布，既可以直观呈现喷气动力的工作路径，也能在设计阶段快速调整动力段的配重平衡，适配不同推力规格的微型涡喷组件。在功能特性上，该设计采用X型翼面布局，四片翼面沿机身周向均匀分布，相比常规下单翼或上单翼布局，能在更小的机身尺寸下获得更充足的升力面，同时对称式的翼面结构能大幅降低飞行过程中的滚转力矩偏差，提升低速飞行状态下的稳定性；外露的动力段采用模块化分段设计，从前端进气整流罩、多级压气机叶轮、燃烧室组件到后端涡轮做功段、尾喷口均为独立可拆分结构，可根据教学或展示需求单独拆解展示单个部件的形态与装配关系，无需破坏机身整体结构。设计思路上，创作者跳出了传统实用型飞行器的设计桎梏，在保证气动布局基本合理性的前提下，优先突出动力结构的展示性：机身主体采用流线型纺锤体设计，从翼面安装段到尾翼段平滑收窄，尾翼采用十字型布局保证航向与俯仰稳定性，动力段与机身衔接处采用格纹装饰环做视觉过渡，既明确区分了机身承载段与动力输出段的边界，也强化了整体设计的科技感。在外形尺寸与安装边界上，该设计整体为紧凑小型化布局，翼展控制在适配桌面展示的尺寸区间，机身轴向总长与翼展比例约为1.2:1，各翼面的安装角统一设置为2度，保证低速状态下的升力效率；动力段的各组件安装同轴度公差控制在0.02mm以内，避免高速转动时出现动平衡偏差，外露的叶轮部件边缘均做了圆角钝化处理，满足教学展示场景下的安全要求；机身内部预留了微型动力控制系统、信号接收模块的安装腔体，腔体尺寸适配常规小型航模电控组件的安装规格，若后续需要改装为可飞行的验证样机，无需大幅调整机身主体结构即可完成电控部件的装配，翼面与机身的连接采用嵌入式卡槽加定位销的固定方式，既保证了连接强度，也可快速拆卸更换不同翼型的翼面，测试不同气动布局的飞行特性。
