带测试台架的小型空气动力发动机结构

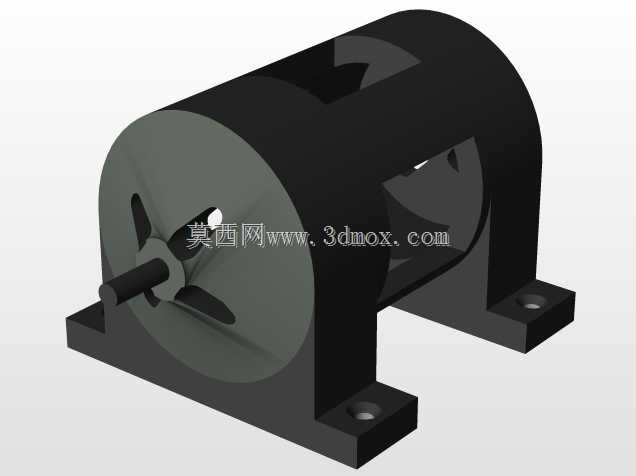

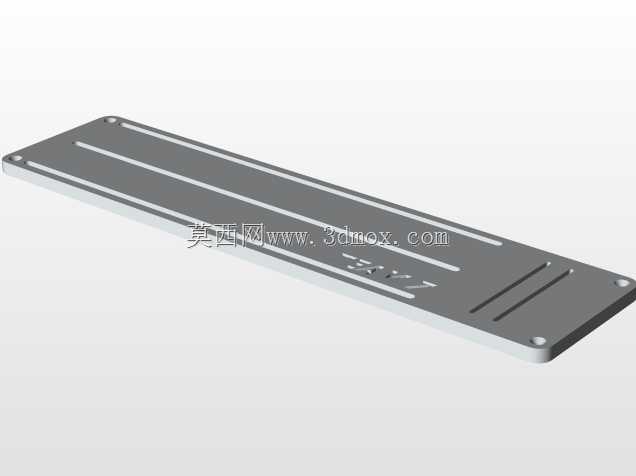

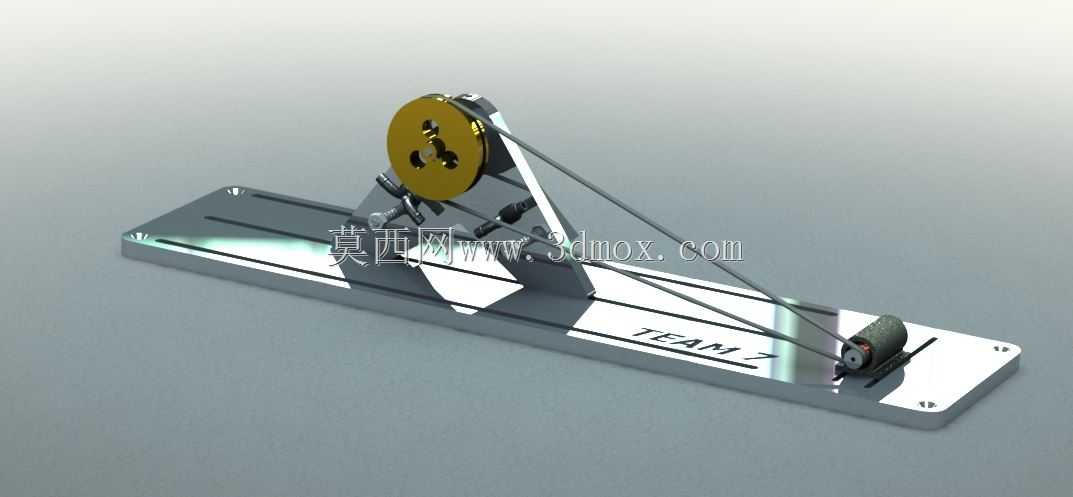

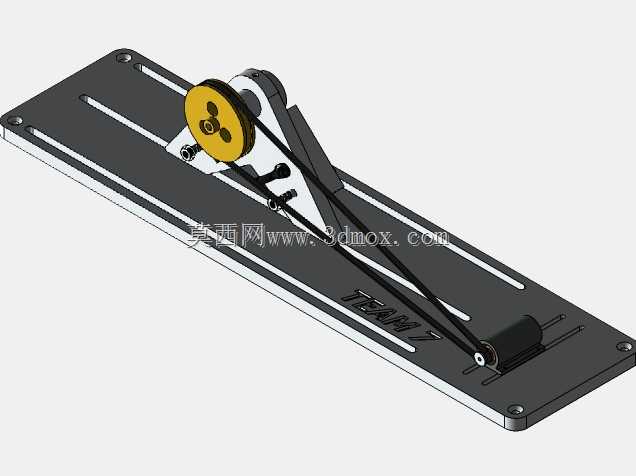

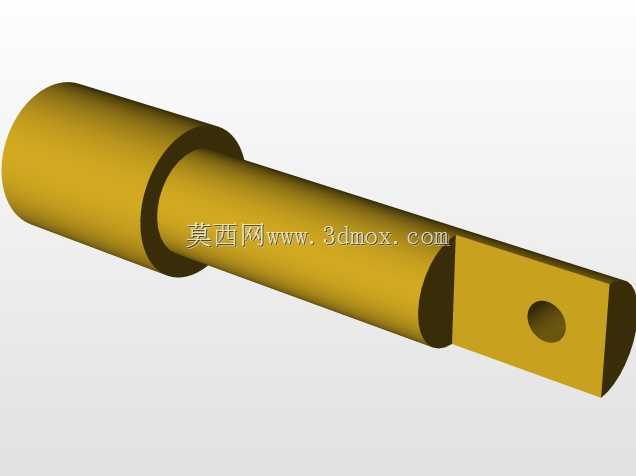

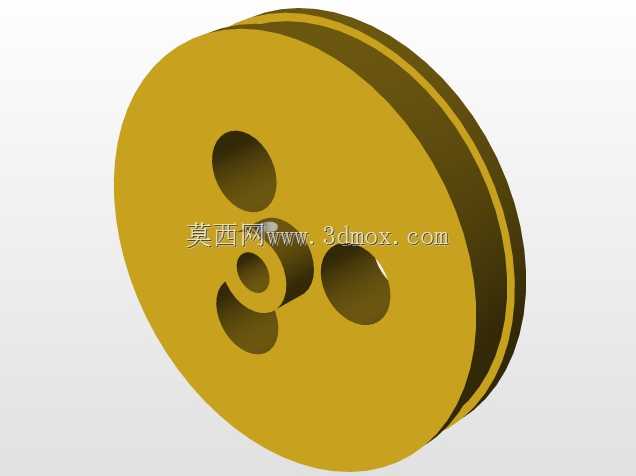

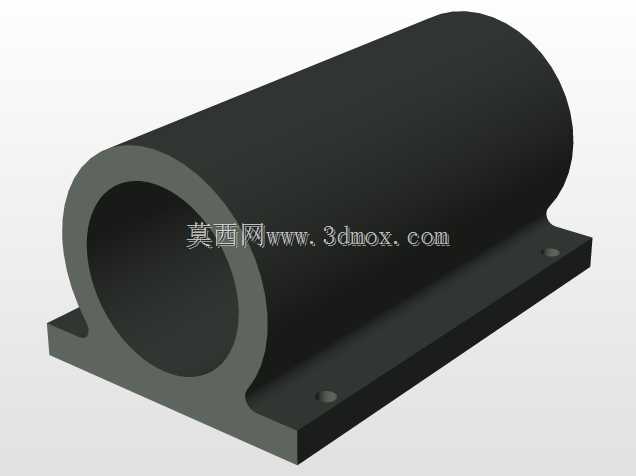

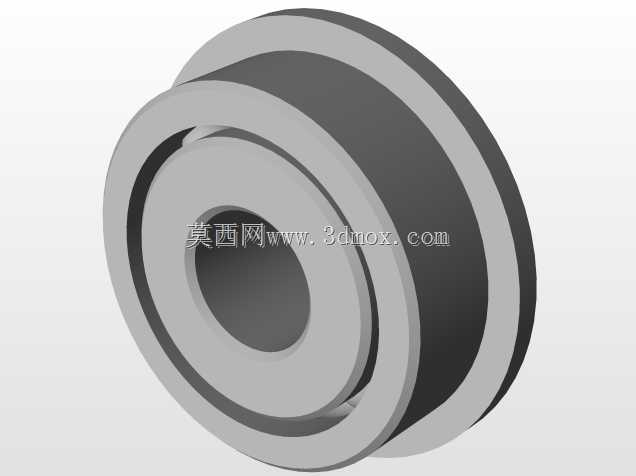

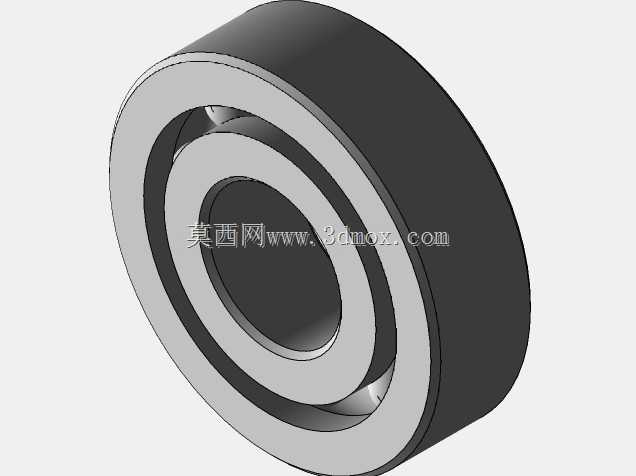

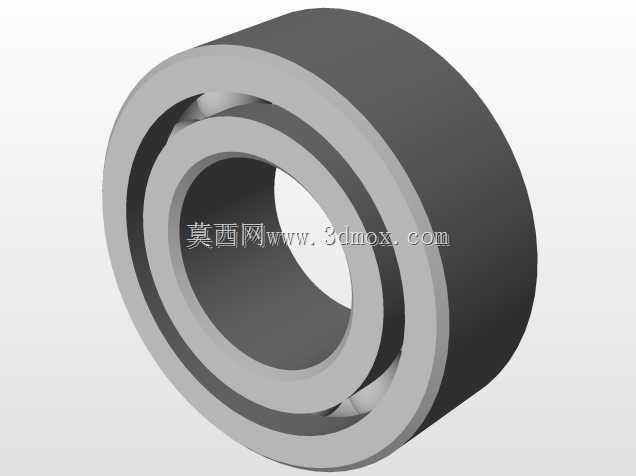

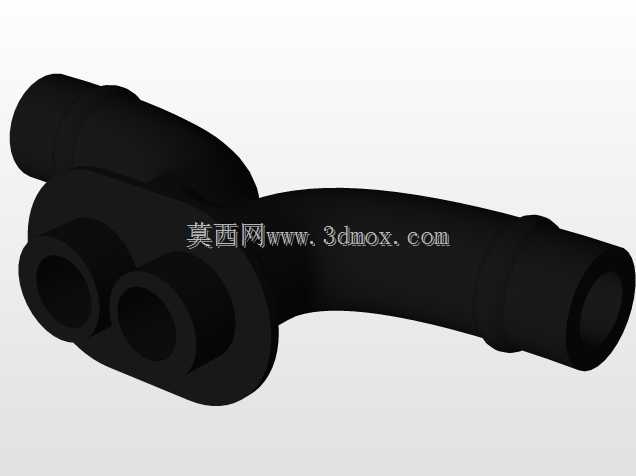

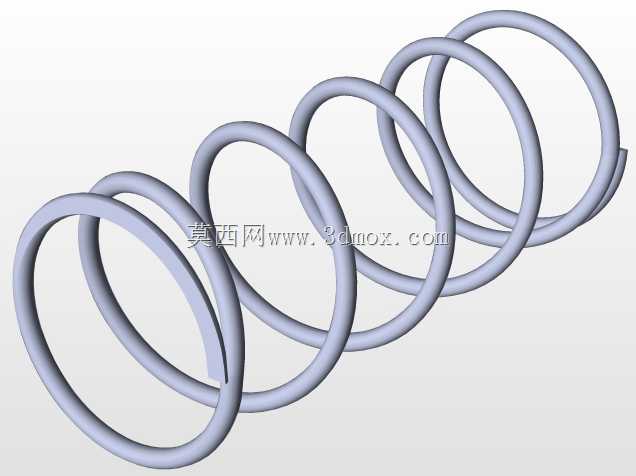

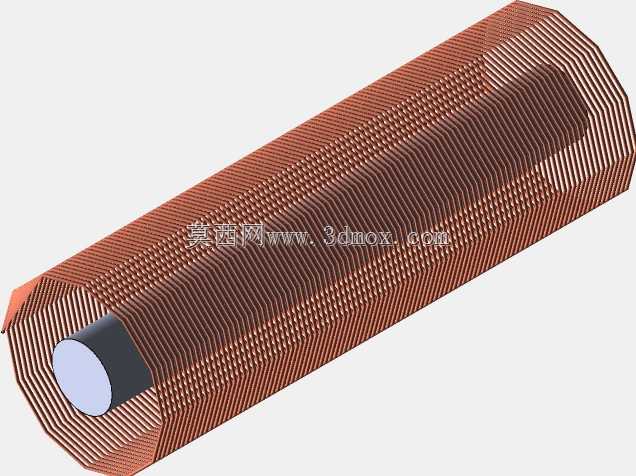

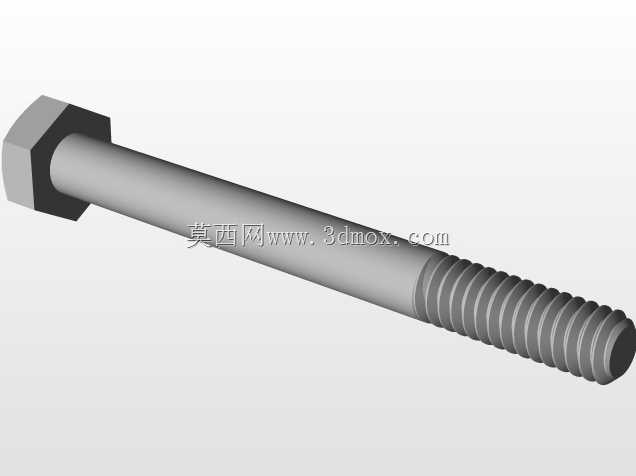

该动力装置以埃尔默蒸汽机结构为设计基底，适配初级动力原理验证、小型动力输出实验场景，可直接固定于通用实验台架开展进气压力、转速、输出功率的匹配测试，无需额外定制转接安装座。整套装置集成动力发生单元、带轮传动组件、安装底座三个核心模块，底座采用带等距安装槽的平板结构，槽宽适配通用M6内六角螺栓，可直接固定在标准dyno测试台的T型槽工作面上，安装边界清晰，底座总长度适配常规小型实验台的安装空间，两侧预留的走线槽可直接布置转速传感器、扭矩传感器的信号线，避免传动带运转时剐蹭线路。动力发生单元采用偏心轮配气结构，进气口预留标准快插接头接口，可直接对接实验室常用的压缩空气管路，当进气压力稳定在50psig时，曲轴可稳定维持1140rpm转速输出，对应输出功率可达5.187W，可直接驱动小型负载开展特性测试；无负载状态下曲轴最高转速可达到2400rpm，可用于高转速下的部件震动特性、结构疲劳验证实验。带轮传动组件采用双三角带传动结构，带轮做动平衡处理，运转时的径向跳动量控制在0.02mm以内，可避免高转速下的传动抖动，张紧结构集成在底座安装槽内，无需额外拆卸部件即可调整传动带张紧力，适配不同转速区间的传动效率测试需求。设计阶段针对安装维护便利性做了优化，所有转动部件的销轴均采用快拆卡簧固定，拆解维护时无需专用工具即可完成配气结构、传动组件的更换，底座表面做阳极氧化处理，可耐受实验环境中的油污、轻微磕碰，长期使用不会出现锈蚀变形问题。整套结构的部件加工公差均按通用机械加工精度设定，所有零件均可通过常规铣削、车削工艺完成加工，无需特殊定制工装，适合用于动力原理教学演示、小型动力装置性能验证、空气动力部件特性测试等场景，也可作为小型空气动力设备的动力源参考结构，开展后续的负载匹配、效率优化设计。
