尾段结构优化型小型喷气式飞行器造型

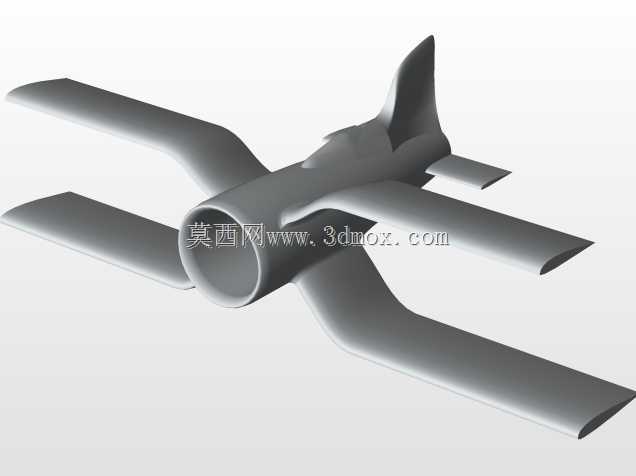

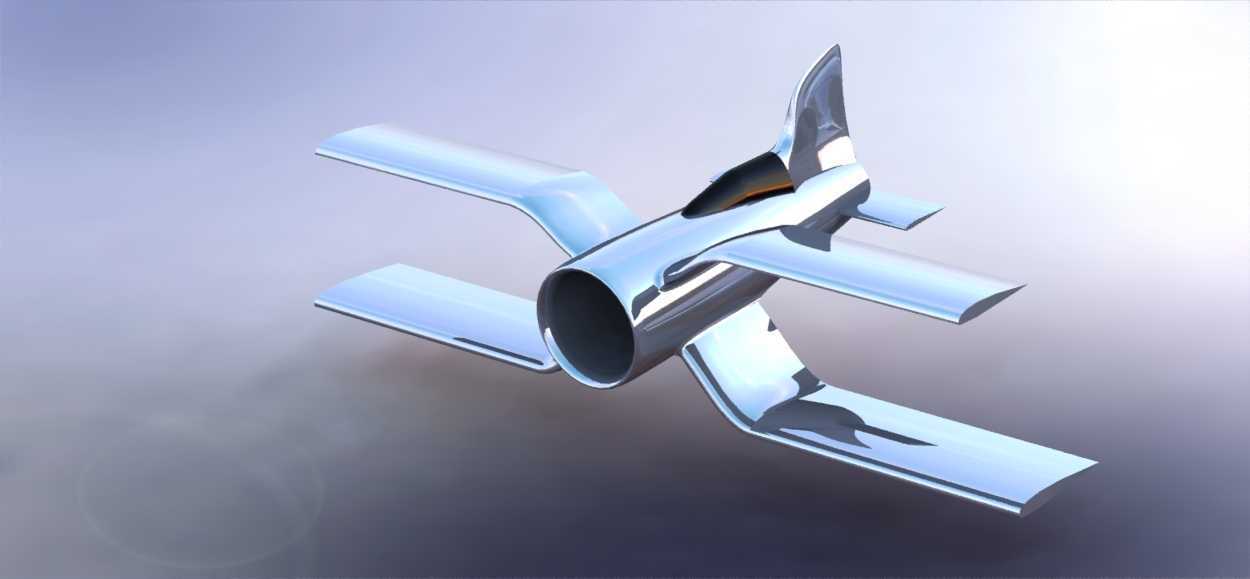

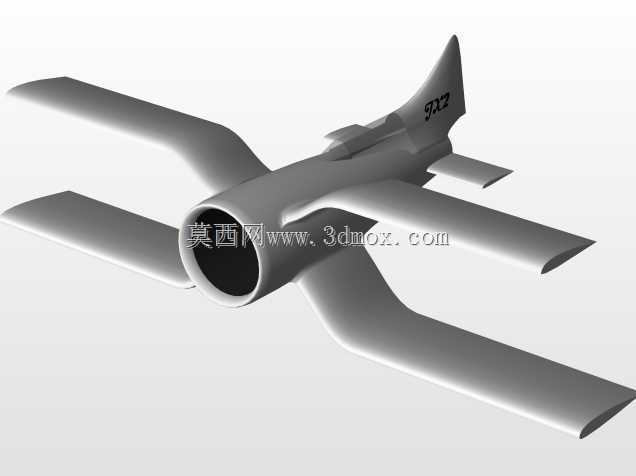

这款小型喷气式飞行器造型的结构设计，最初是面向航空科普教具、航模改装验证场景做的方案迭代，在做尾部结构调整前，原方案存在尾段气流分离明显、低速姿态下航向稳定性不足的问题，调整后首先优化了垂尾与机身的过渡曲面曲率，把原先直角衔接的尾撑结构改成了大曲率顺滑过渡，能有效降低尾部涡流带来的阻力增量。从实际使用场景来看，该造型既可以作为青少年航空航天科普活动的展示教具，帮助参与者直观理解喷气式飞行器的升力面布局与动力段匹配逻辑，也能作为小型电动航模的结构原型，适配30mm直径涵道动力单元的安装需求，机身中部预留的涵道安装腔内径与常用微型涵道外径匹配，安装边界做了0.2mm的公差预留，不需要额外做结构修配就能完成动力段的嵌装。主翼采用了上下对称的翼型截面，四个翼面分别布置在机身前后段的上下两侧，这种布局能在小尺寸机身下获得足够的升力面积，同时降低大迎角飞行时的翼尖失速风险，翼根与机身的衔接处做了加厚处理，能承受航模飞行时的机动载荷，避免起降或者做特技动作时翼根出现断裂问题。尾段结构修改时，特意把垂尾的后掠角调整了3度，同时延长了垂尾根部与机身的融合长度，一方面能提升高速飞行时的航向安定性，另一方面也让尾部的曲面过渡更顺滑，减少曲面拼接处的棱角带来的气动干扰。机身整体采用回转体基础构型，进气道唇口做了圆弧钝化处理，避免尖锐唇口在小迎角进气时产生气流畸变，影响涵道动力的进气效率。从安装边界来看，机身总长控制在适配常规航模包装箱的尺寸范围内，翼展尺寸也满足小型航模的外场携带需求，各个翼面的厚度均匀，既适合采用3D打印工艺做快速原型制作，也能通过注塑工艺做批量生产，翼面与机身的连接位置预留了定位卡槽，组装时不需要额外做定位校准，就能保证四个翼面的安装角度一致，避免因安装角度偏差带来的飞行姿态偏移问题。在做曲面建模时，所有曲面都做了曲率连续检查，没有出现曲面褶皱或者曲率突变的问题，不管是做渲染展示还是做结构加工，都能直接提取曲面数据使用，不需要额外做曲面修复工作。
