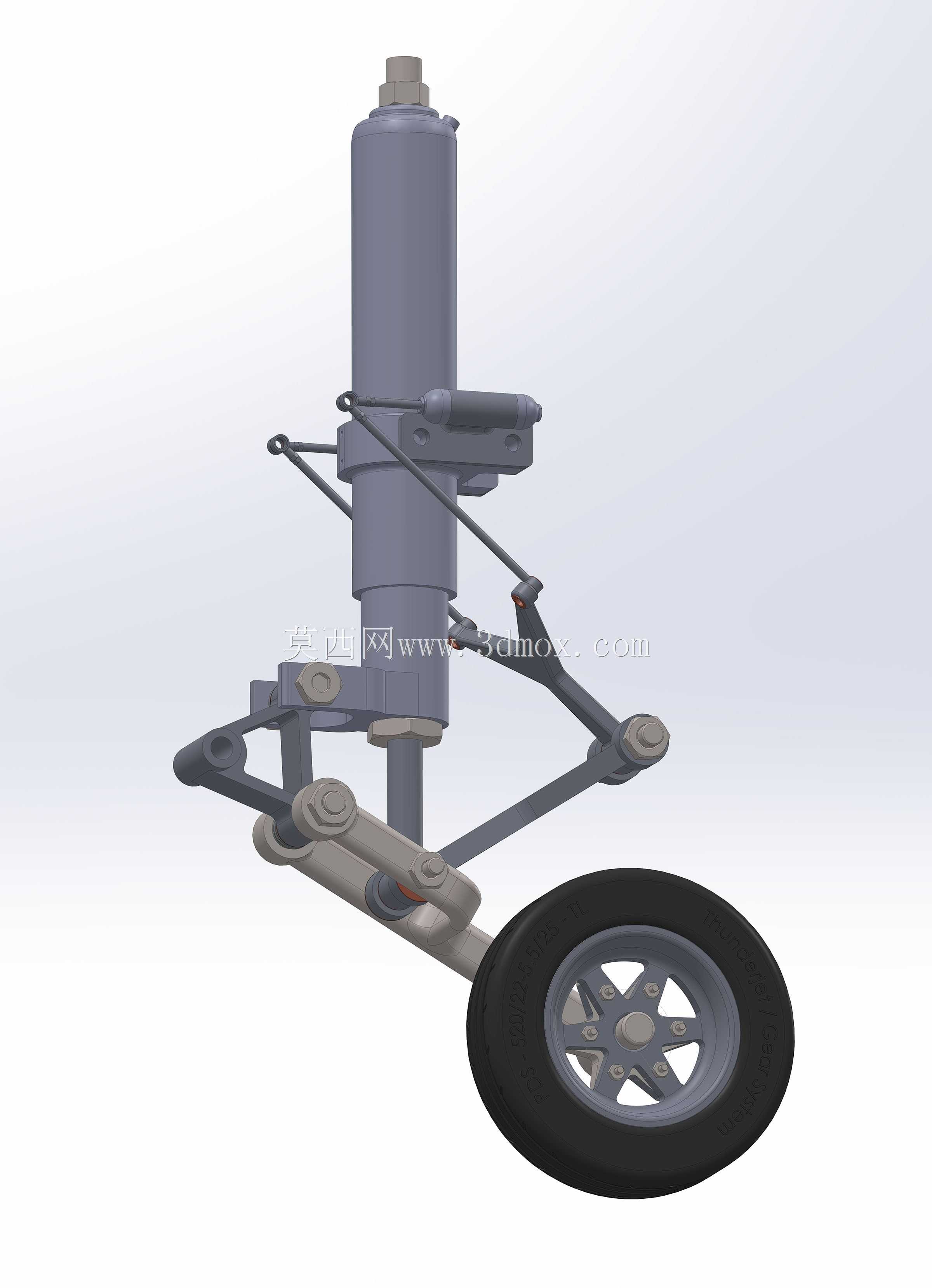

试验用飞机前起落架总成结构设计

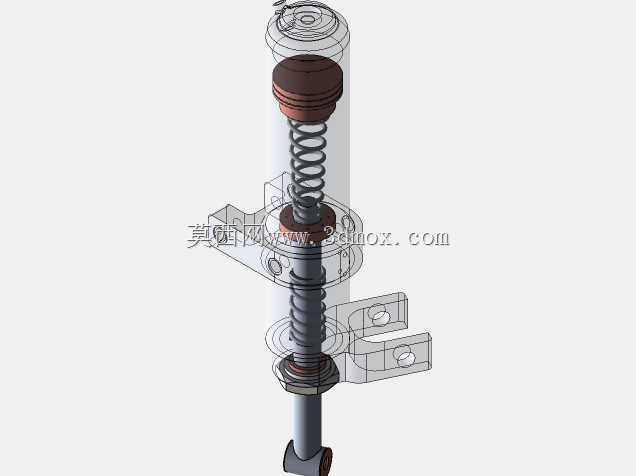

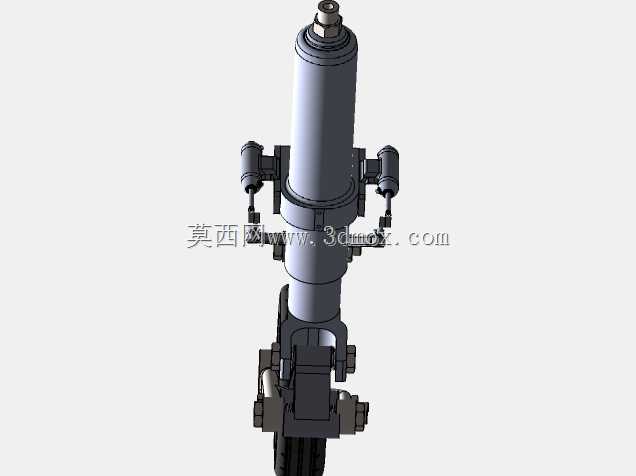

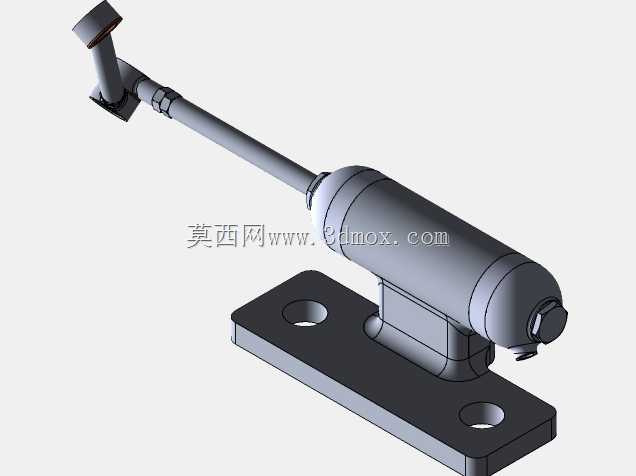

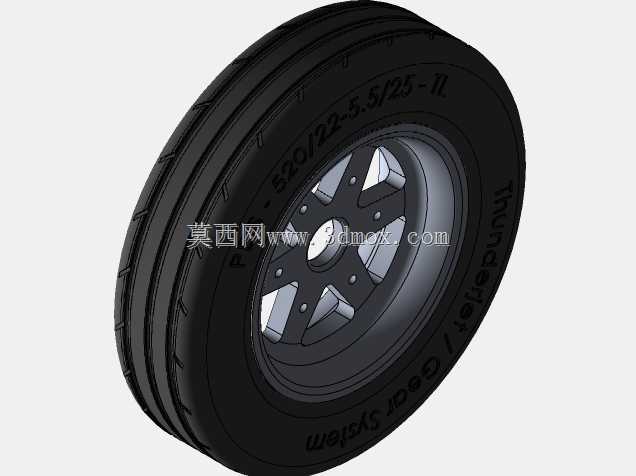

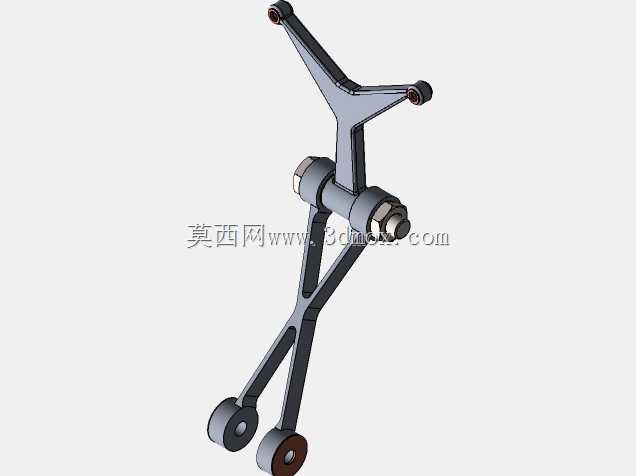

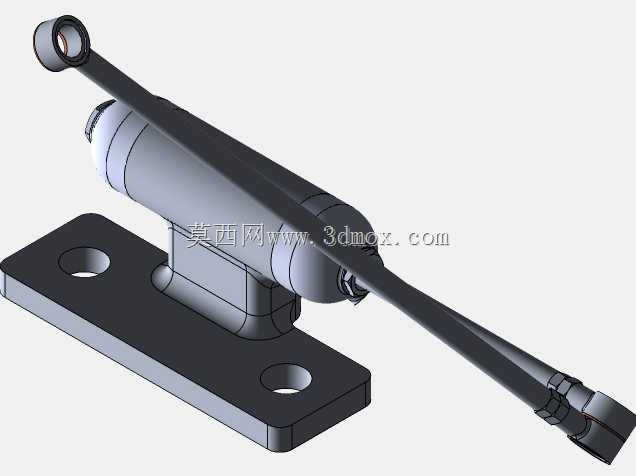

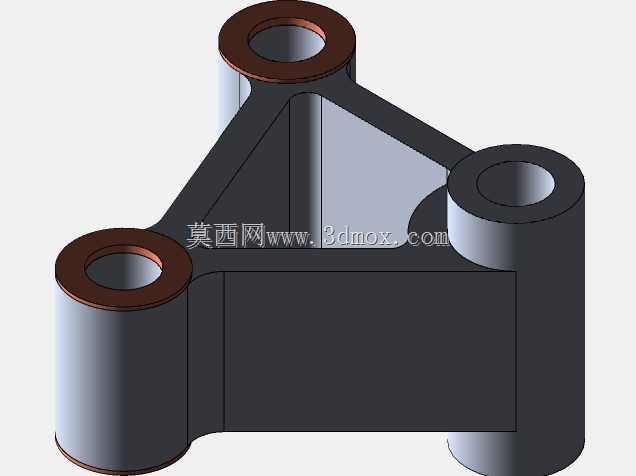

该起落架总成主要应用于固定翼飞机地面试验验证场景，承担飞机地面滑行、起降阶段的前部支撑载荷，在飞机滑跑过程中传递机身与地面之间的垂向、水平载荷，同时吸收着陆瞬间的冲击能量，避免机身结构受硬着陆冲击产生损伤，也可用于航空教学实训、起落架功能原理演示等场景，帮助技术人员直观理解前起落架的机械联动逻辑。从实际用途来看，这套前起落架是飞机前部唯一的地面承载部件，除了承担静态支撑作用外，还需配合转向机构实现飞机地面滑行的方向控制，在着陆冲击发生时，内部的缓冲结构会通过油液阻尼与弹性元件的协同作用，将冲击动能逐步耗散，避免冲击载荷直接传递至机身框架，保障机上设备与结构的安全。产品功能特性上，整套结构集成了缓冲支柱、收放联动杆系、机轮组件、安装支座多个功能模块，各铰接位置均预留了标准转动副间隙，既保证机构动作的顺畅性，也能模拟真实起落架收放、缓冲过程的运动轨迹；缓冲支柱作为核心承载部件，采用套筒式结构设计，可在垂向产生设定行程的伸缩位移，配合内部阻尼结构实现缓冲功能；侧面布置的多组联动杆件，可在收放动作时同步带动机轮完成姿态调整，保证收放过程中机轮与周边舱体结构不发生运动干涉。设计思路层面，整套结构遵循航空起落架的经典布局逻辑，以缓冲支柱为核心承载主轴，上部设置与机身承力框连接的安装接口，下部通过摇臂结构连接机轮轴，收放机构的杆件铰接点均经过运动学校核，保证全行程运动过程中无死点、无卡滞；所有铰接位置均采用同轴度对齐设计，减少转动过程中的附加弯矩，提升结构的疲劳寿命；机轮部分采用轮毂加轮胎的组合结构，轮毂设置辐板式减重结构，在保证承载强度的前提下降低整体重量，符合航空部件轻量化的设计要求。外形尺寸与安装边界上，整套总成沿垂向的伸展高度匹配小型通用飞机的前机身离地间隙，上部安装法兰的孔位布局对应机身前部承力框的标准安装点位，横向最大宽度控制在前起落架舱的内部净空尺寸以内，收放状态下的整体轮廓可完全收纳至机身前部舱段，不会突出机体外表面影响气动外形；机轮的外径尺寸匹配前起落架舱的收纳空间，转向过程中机轮的最大摆角范围内不会与舱壁、舱门结构发生剐蹭，各杆件在极限收放位置均预留了足够的安全间隙，满足实际装机的边界约束要求。
