双槽结构机翼剖面分层构造展示模型

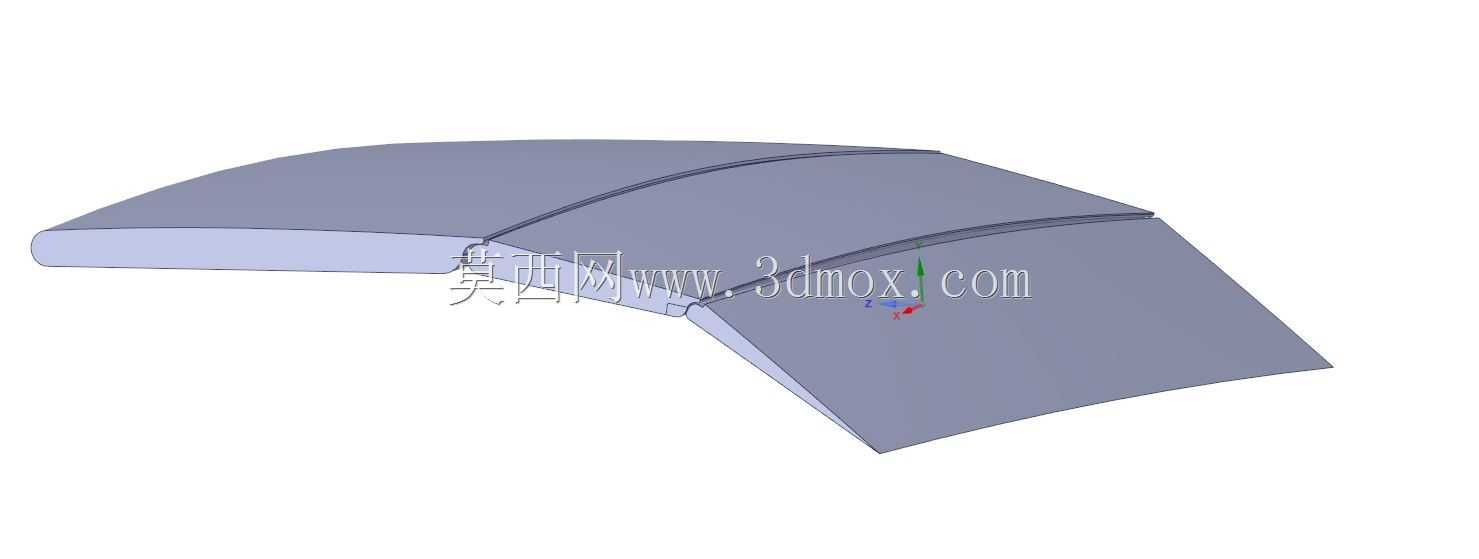

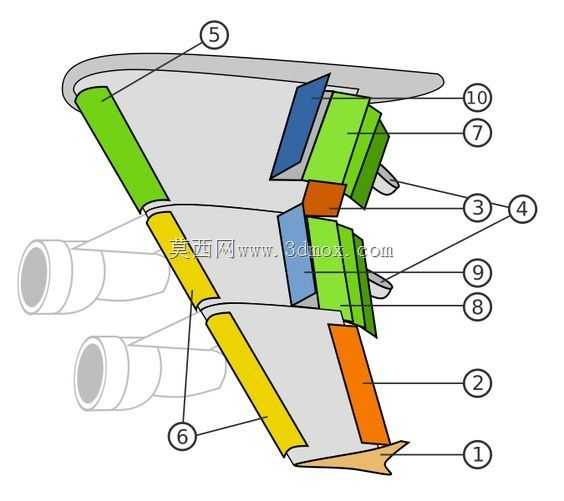

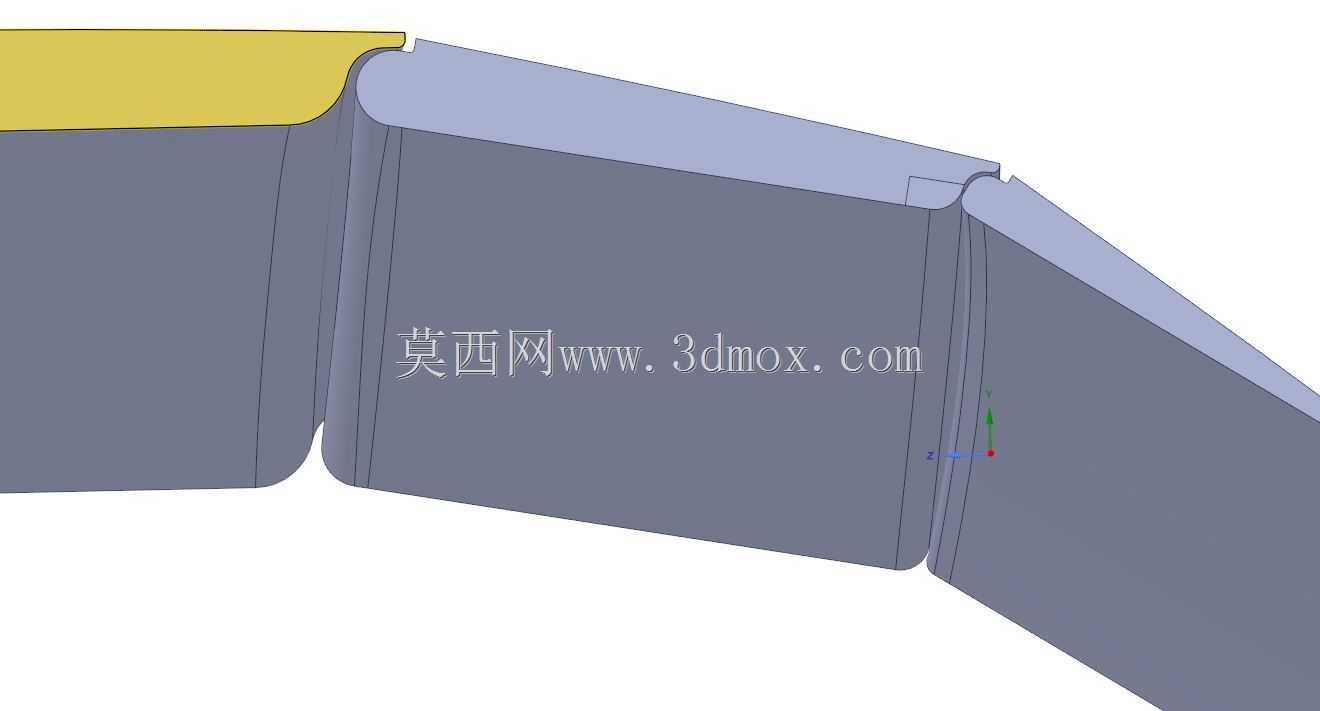

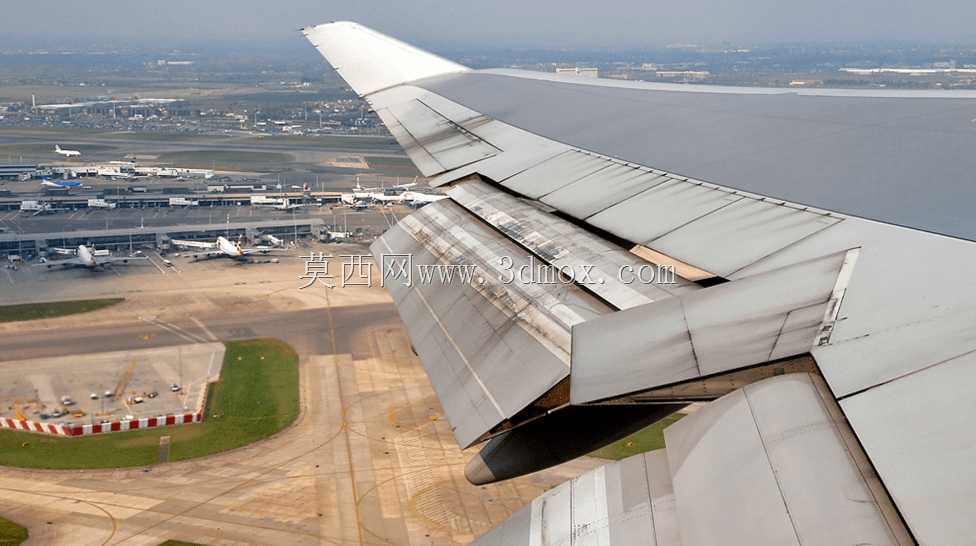

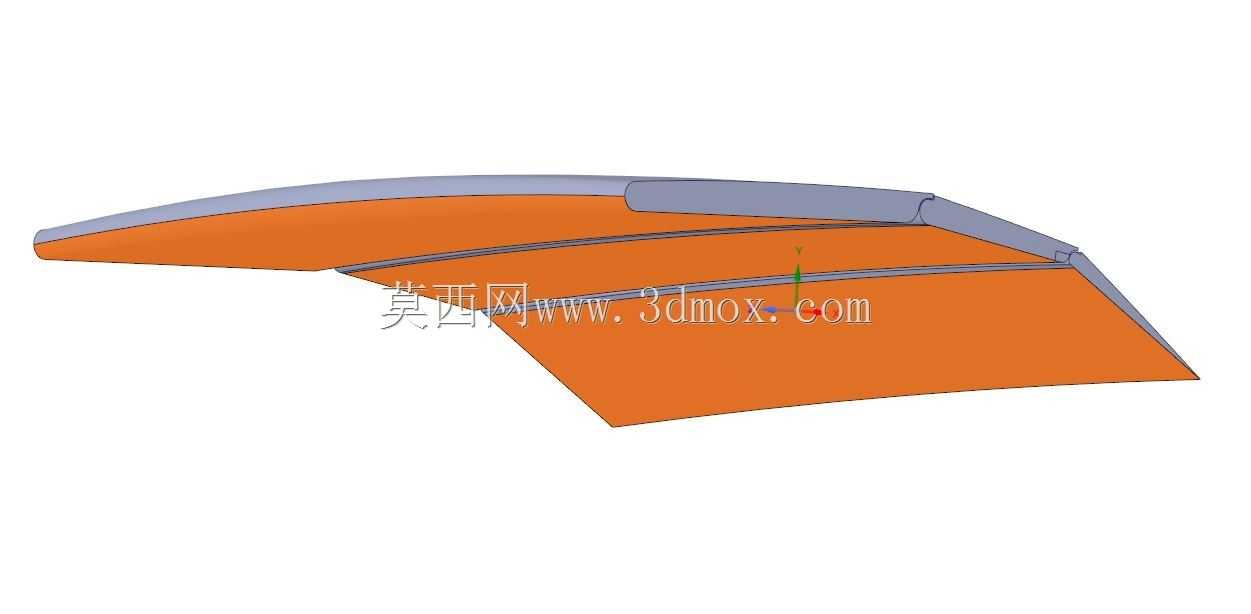

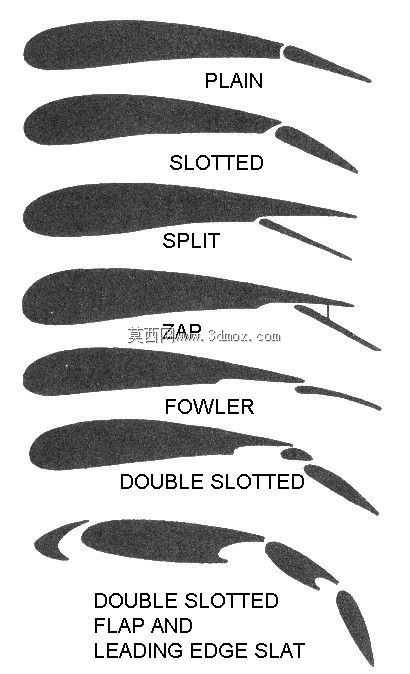

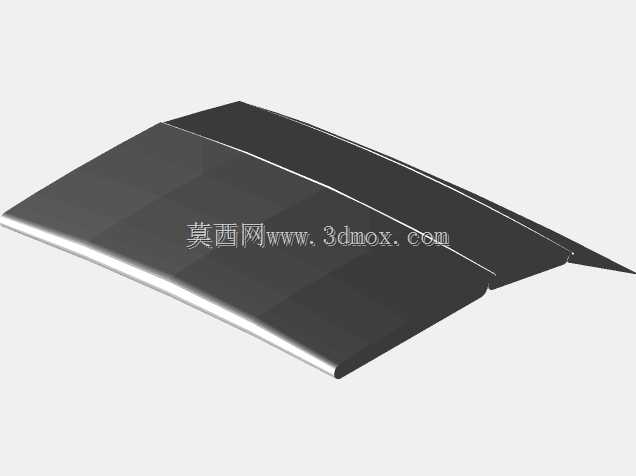

该模型还原了带双开槽设计的机翼横截面分层构造，主要应用于航空飞行器机翼结构教学、低速飞行器翼型选型验证、航空科普教具开发等场景，能够直观呈现多段式增升机翼的内部排布逻辑与气动外形设计思路。从实际用途来看，这类带双槽的翼型结构多用于低速通用航空飞行器、小型固定翼无人机的机翼设计，通过多段翼面的缝隙导流作用，延缓大迎角飞行状态下的气流分离，提升机翼升力系数，缩短飞行器起降滑跑距离，同时在低速巡航阶段维持较好的气动效率，兼顾起降性能与巡航经济性。模型完整拆解了机翼从翼尖到翼根方向的截面构造，清晰呈现了前缘主翼段、双开槽导流通道、分层布置的襟翼段、副翼段的相对位置关系，各段翼面的偏转铰接边界、相邻翼面的间隙尺寸都做了精准还原，能够直观展示不同增升翼面的运动空间范围。在设计思路上，该翼型采用分段式开槽布局，前缘主翼段保留了基础翼型的曲面轮廓，保证巡航状态下的气流平顺性，两道开槽结构分别对应内侧襟翼与外侧副翼的安装区域，槽道的曲面走向完全贴合气流流动路径，能够让下翼面的高压气流通过槽道流向上翼面，为上翼面的附面层注入动能，避免大迎角下附面层过早分离引发失速。模型同时标注了各段翼面的安装边界，主翼梁的布置位置、各活动翼面的铰接转轴位置、翼面偏转时的干涉边界都有明确的结构体现，能够为实际翼面结构设计提供直观的空间参考，帮助设计人员快速核对活动翼面的偏转行程、相邻构件的安装间隙，避免结构干涉问题。从外形尺寸与安装边界来看，模型还原的翼型截面弦长、各段翼面的弦向占比、槽道的宽度与高度比例都符合实际低速翼型的设计参数，前缘半径、后缘楔角的曲面过渡都贴合真实翼型的气动设计要求，各活动翼面与主翼段的连接位置预留了足够的铰接件安装空间，能够直接用于翼型结构的原理验证、教学演示，也可作为小型飞行器翼面结构设计的参考原型，帮助设计人员快速理解开槽式增升翼面的结构逻辑与气动原理，缩短翼型选型与结构排布的前期论证周期。
