紧凑型高扬程多级离心泵结构设计

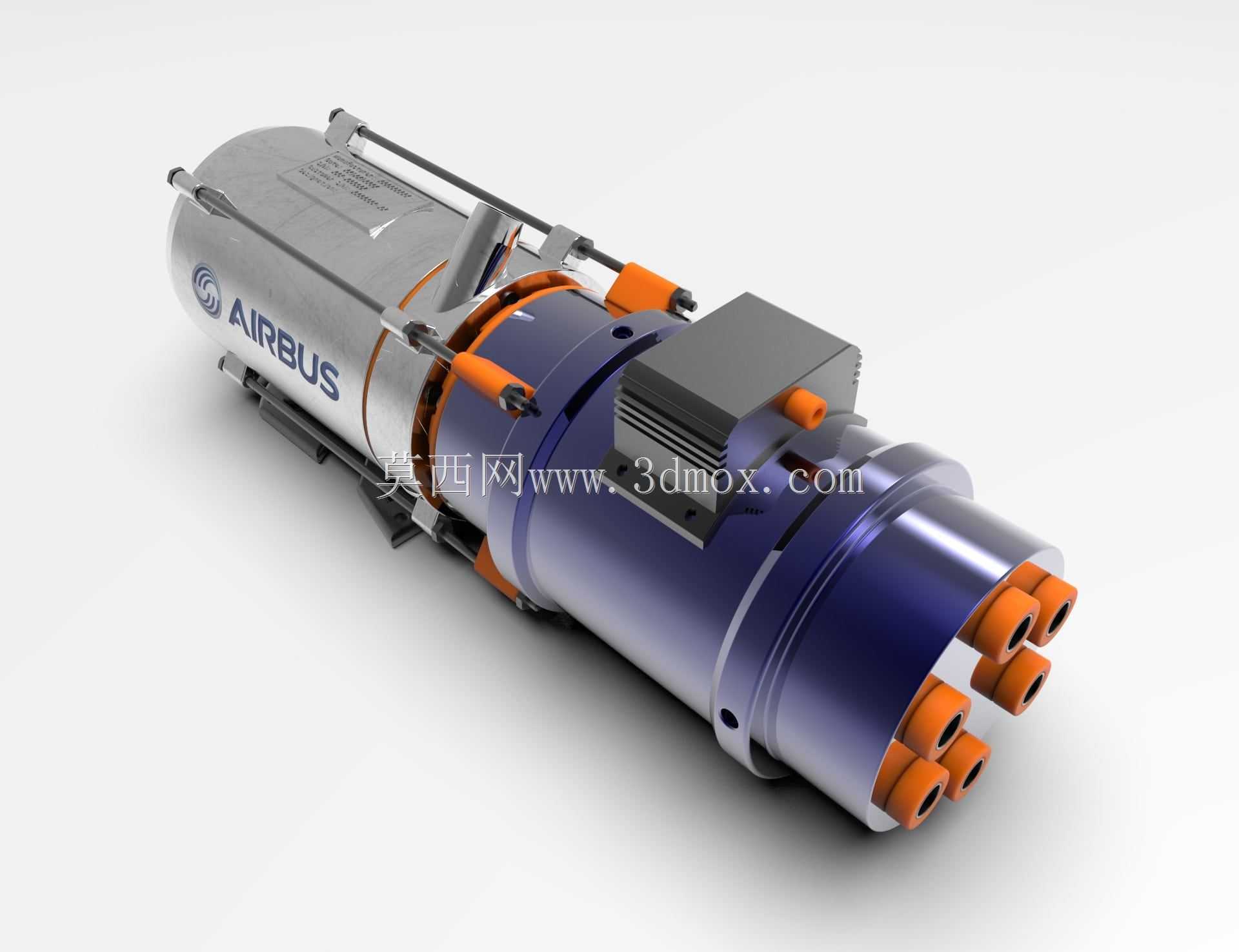

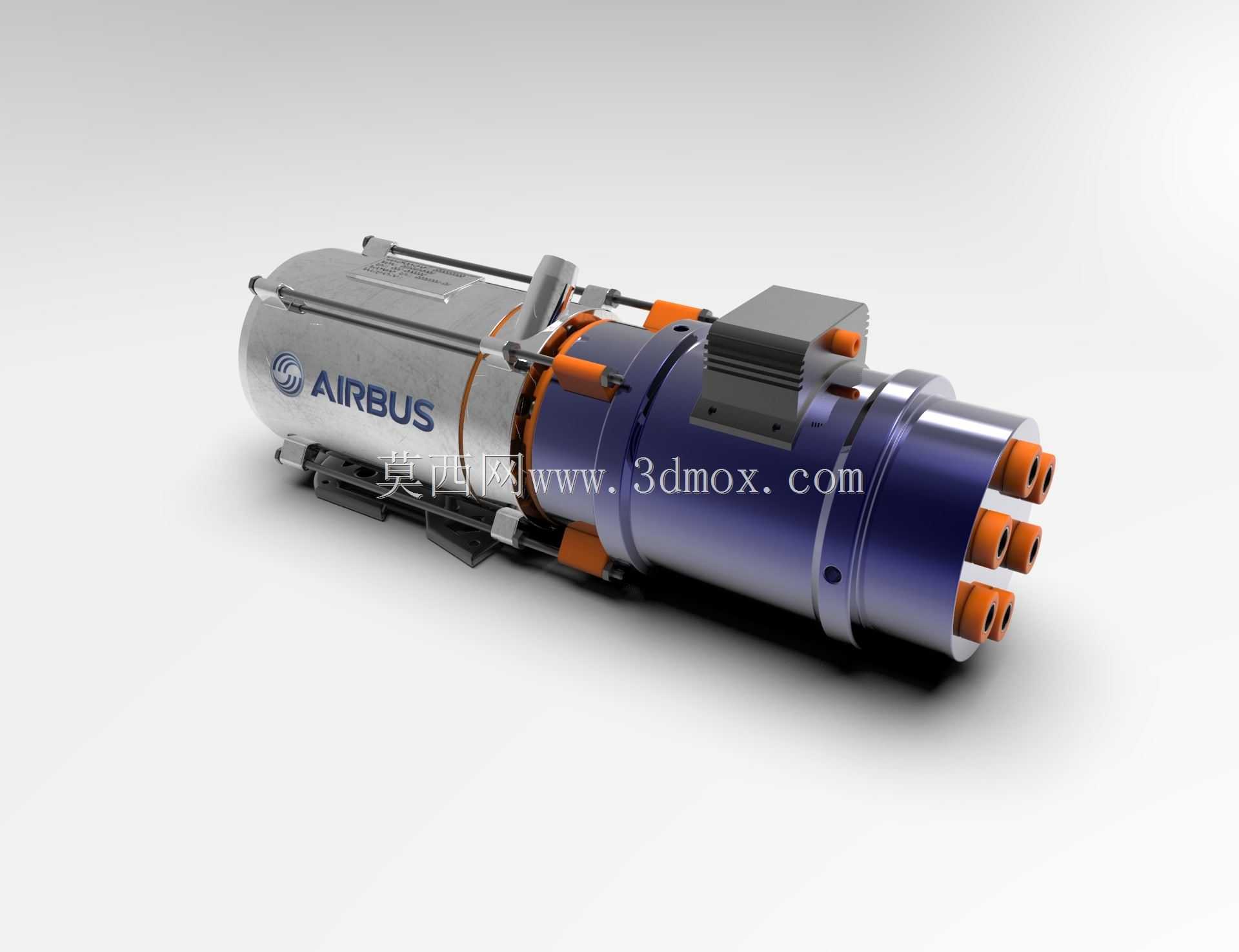

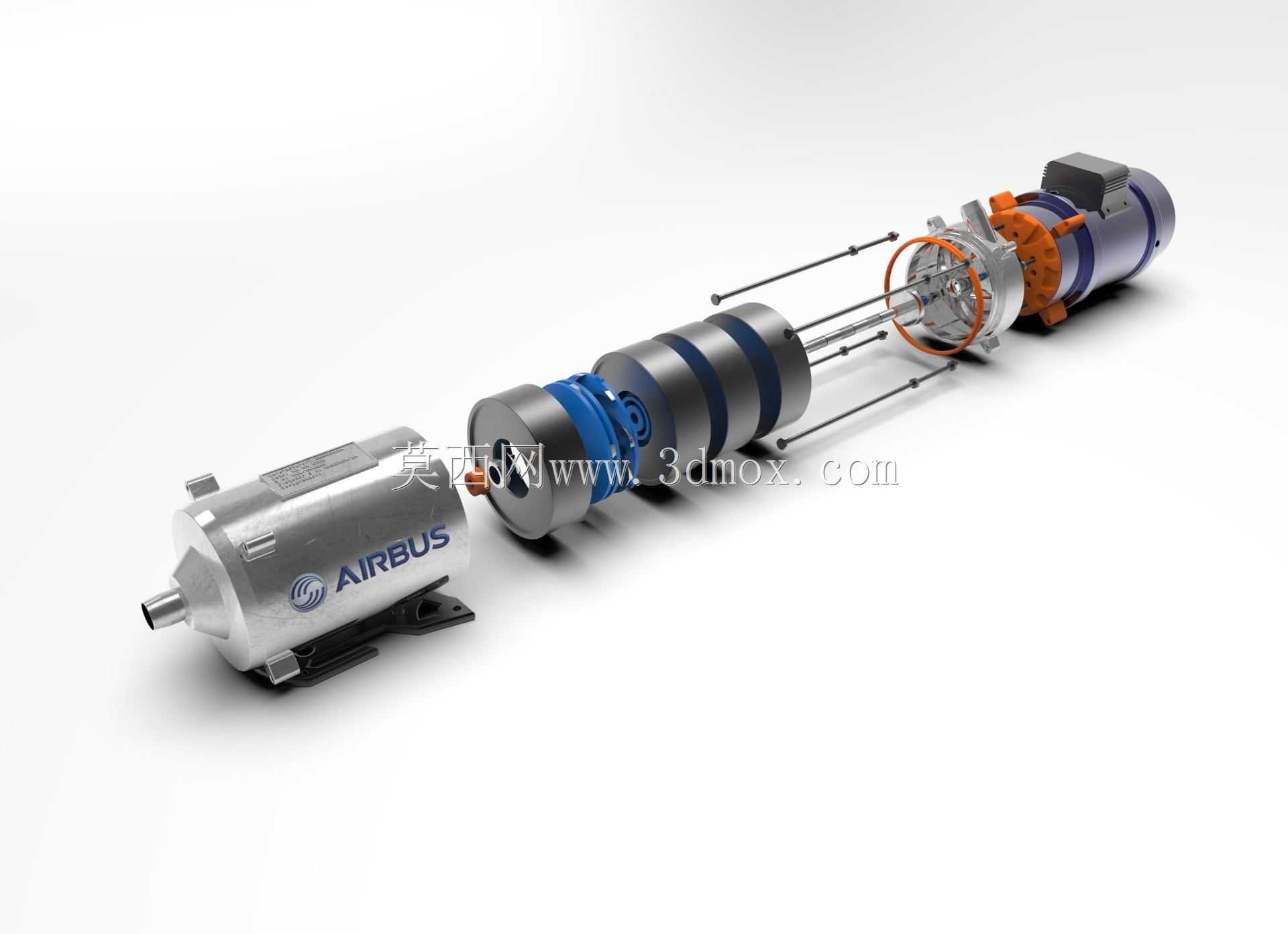

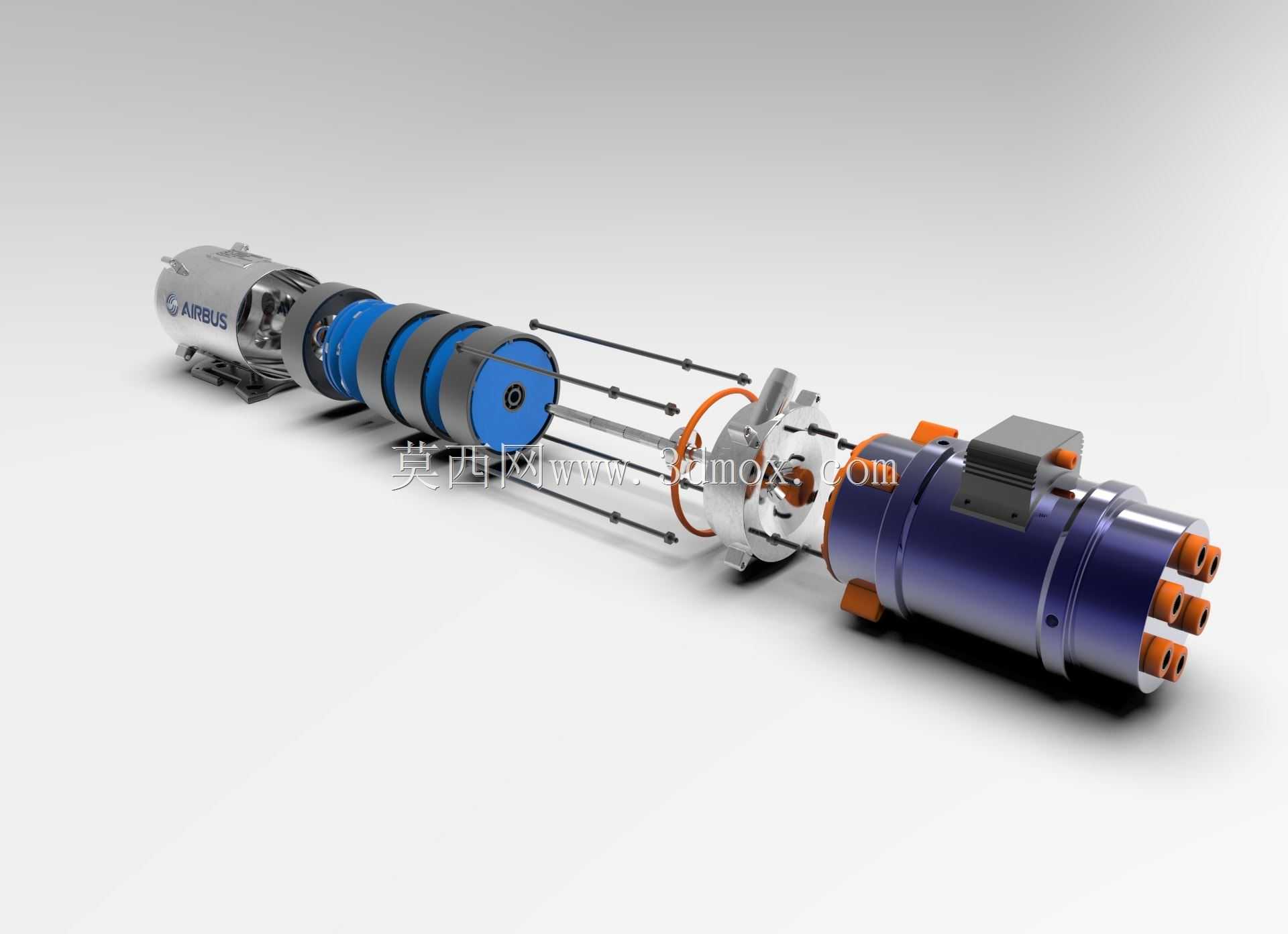

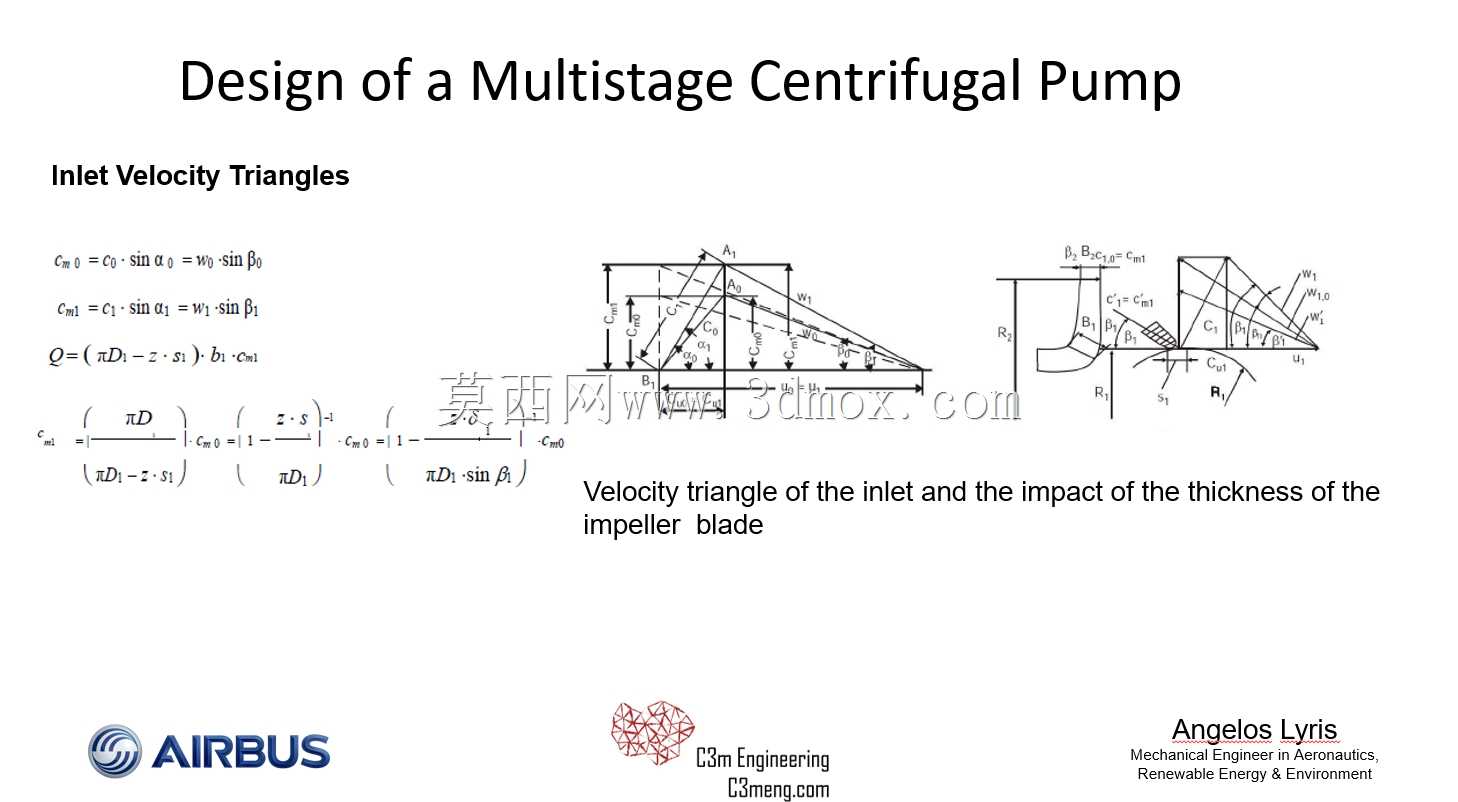

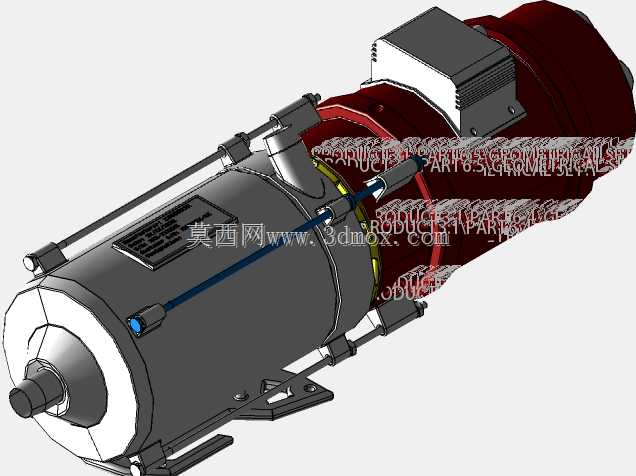

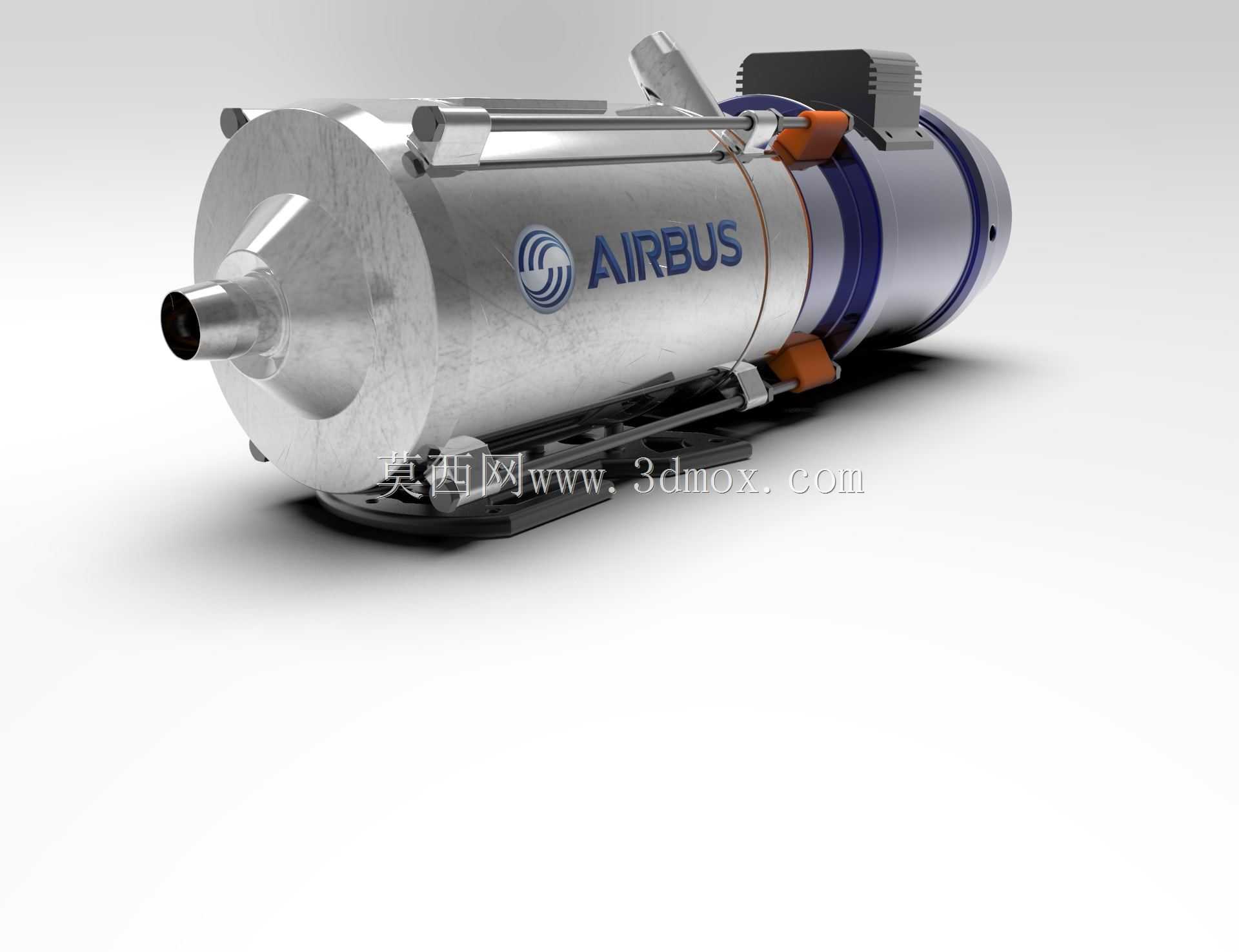

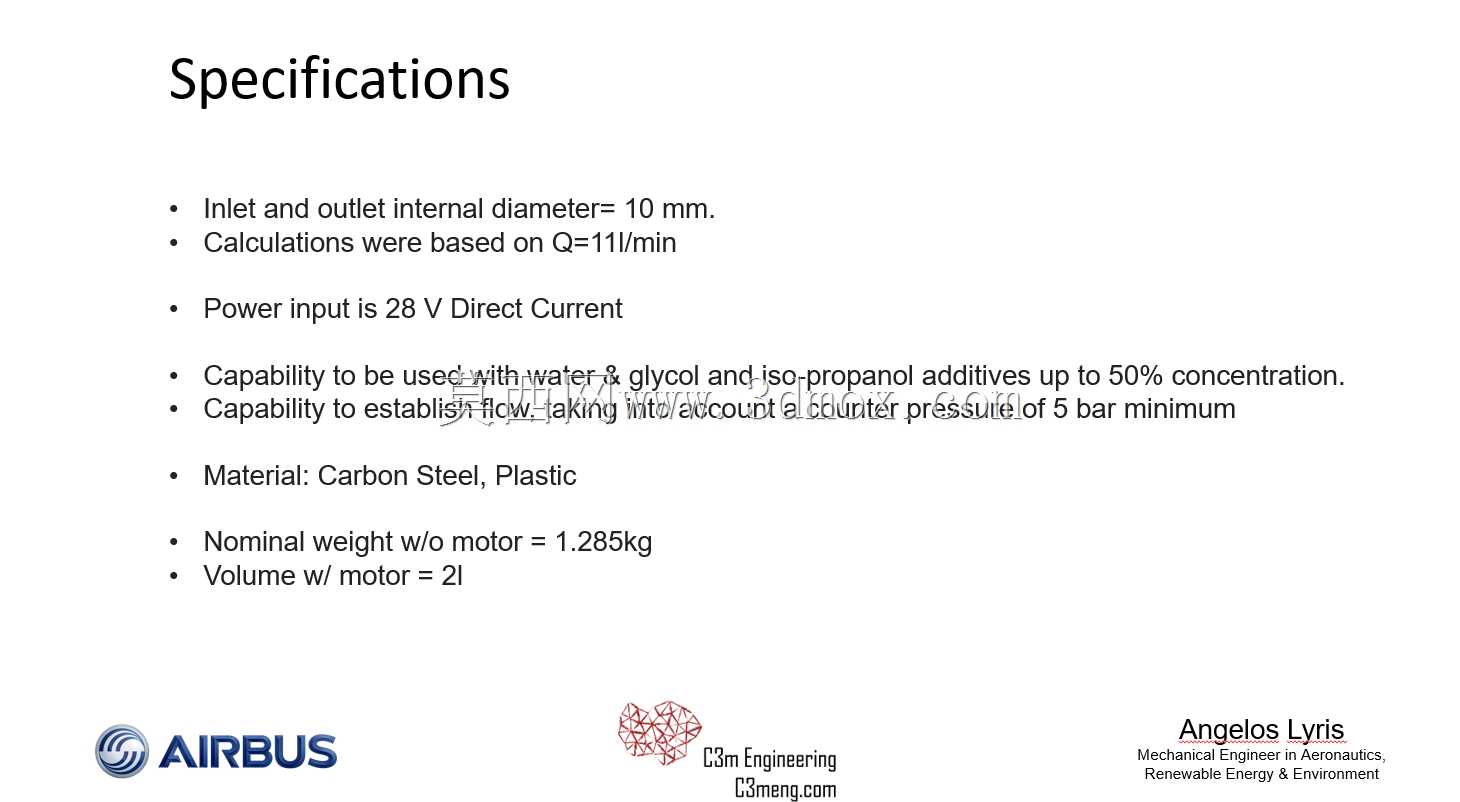

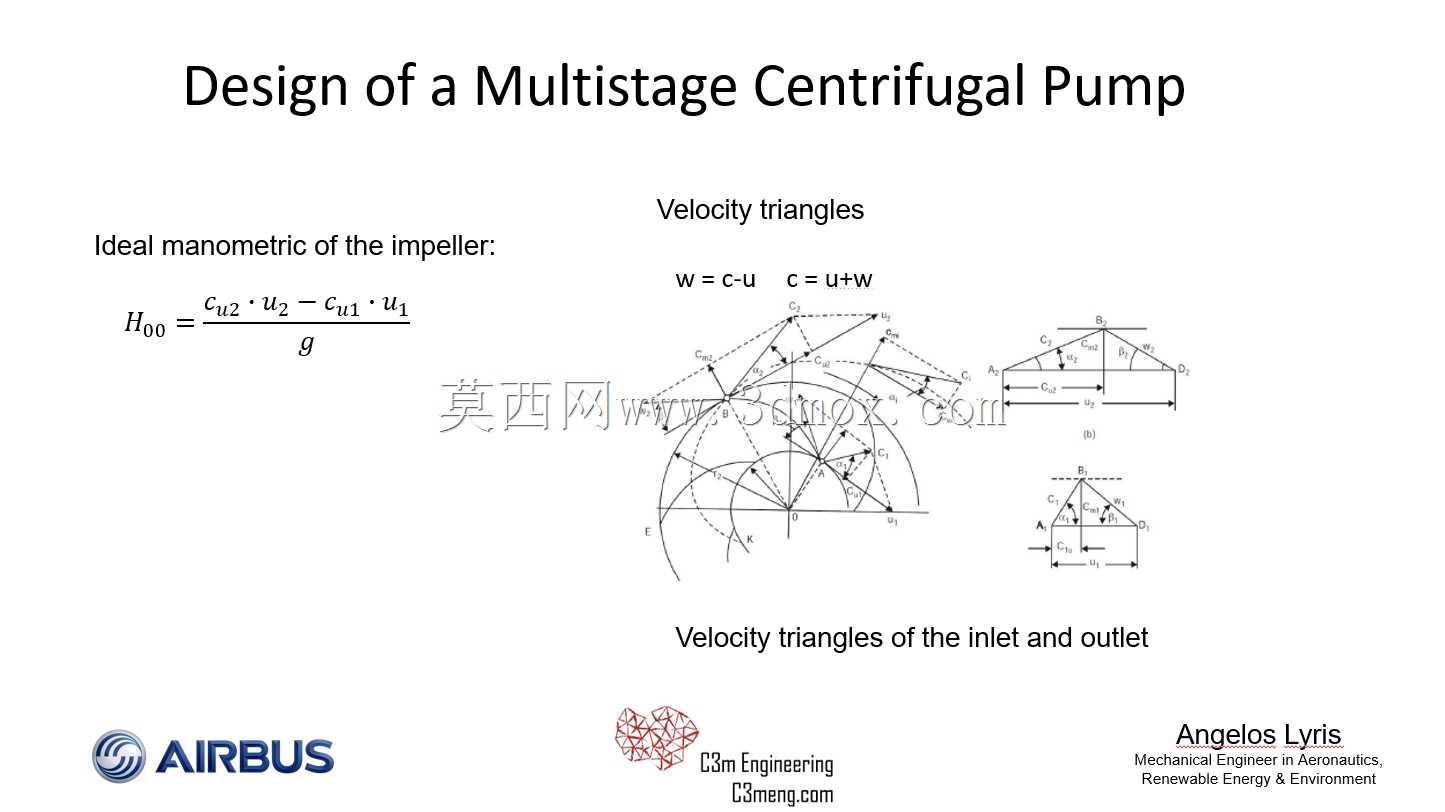

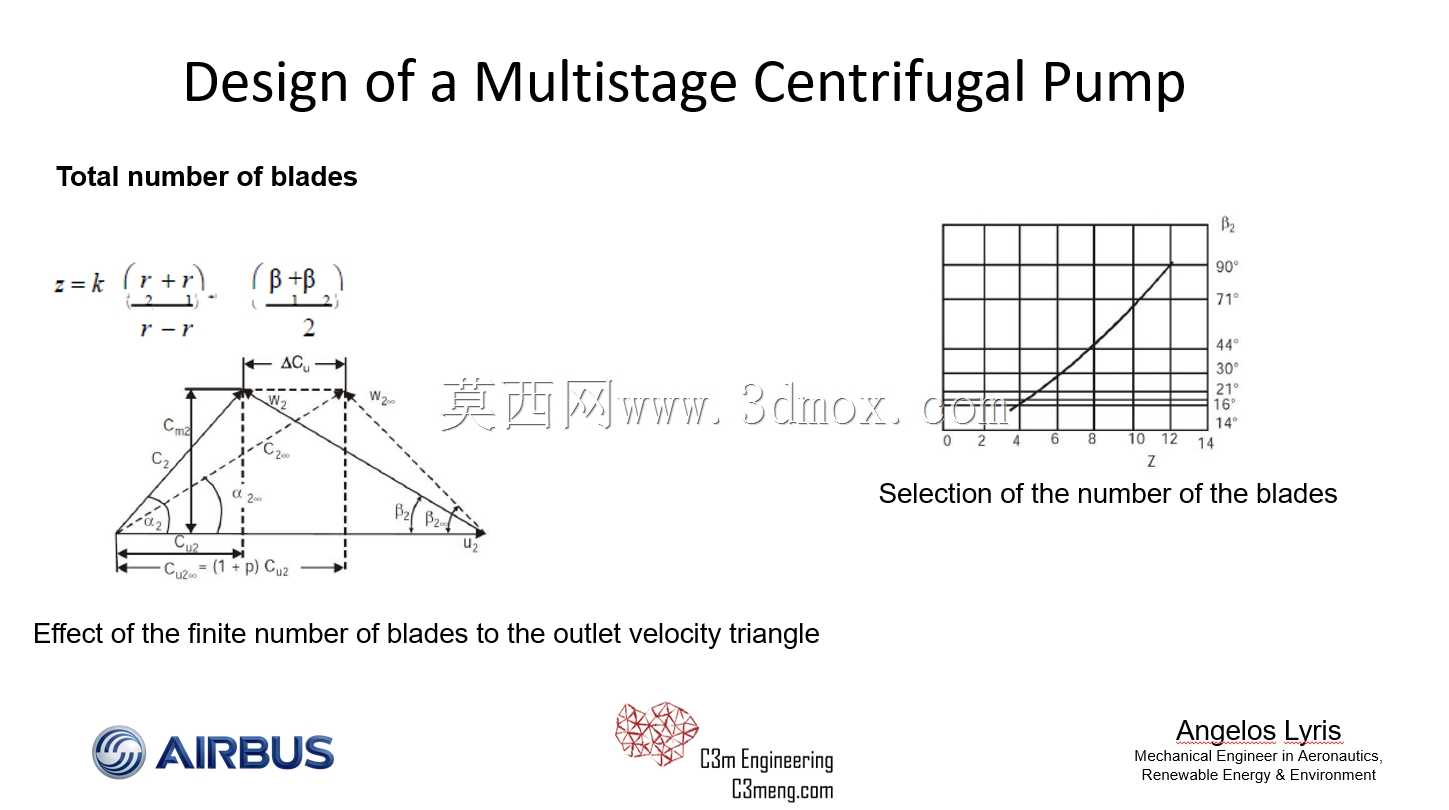

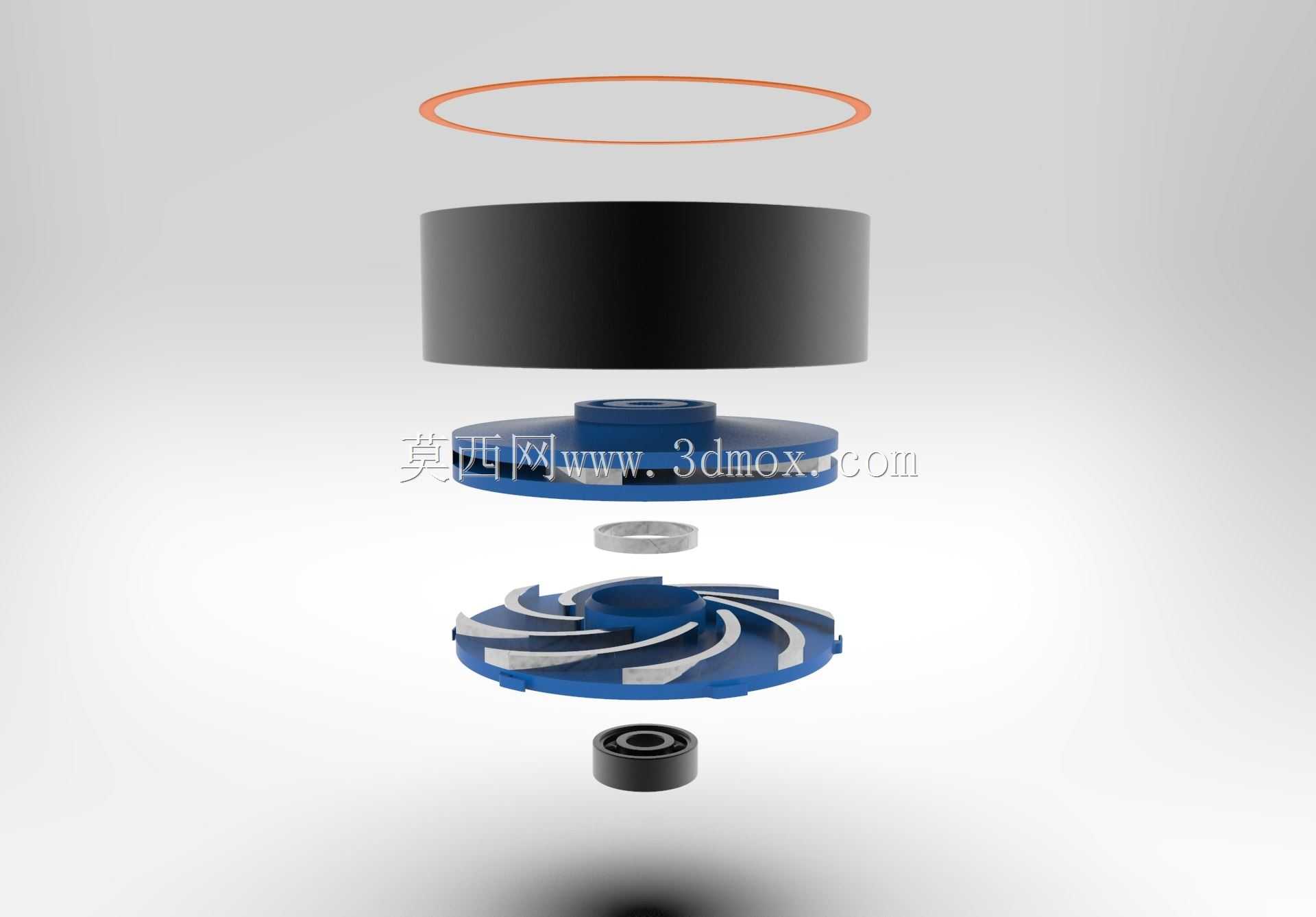

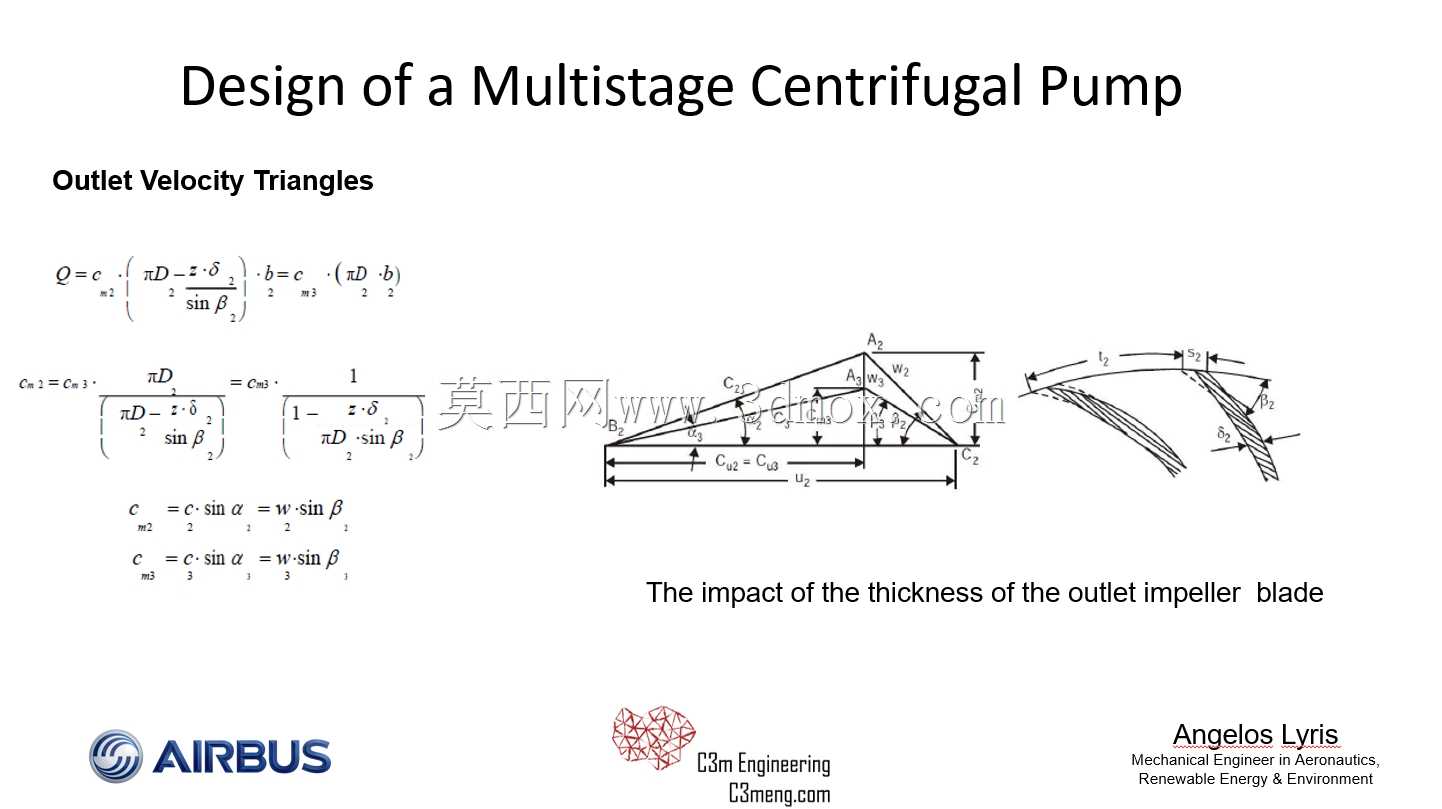

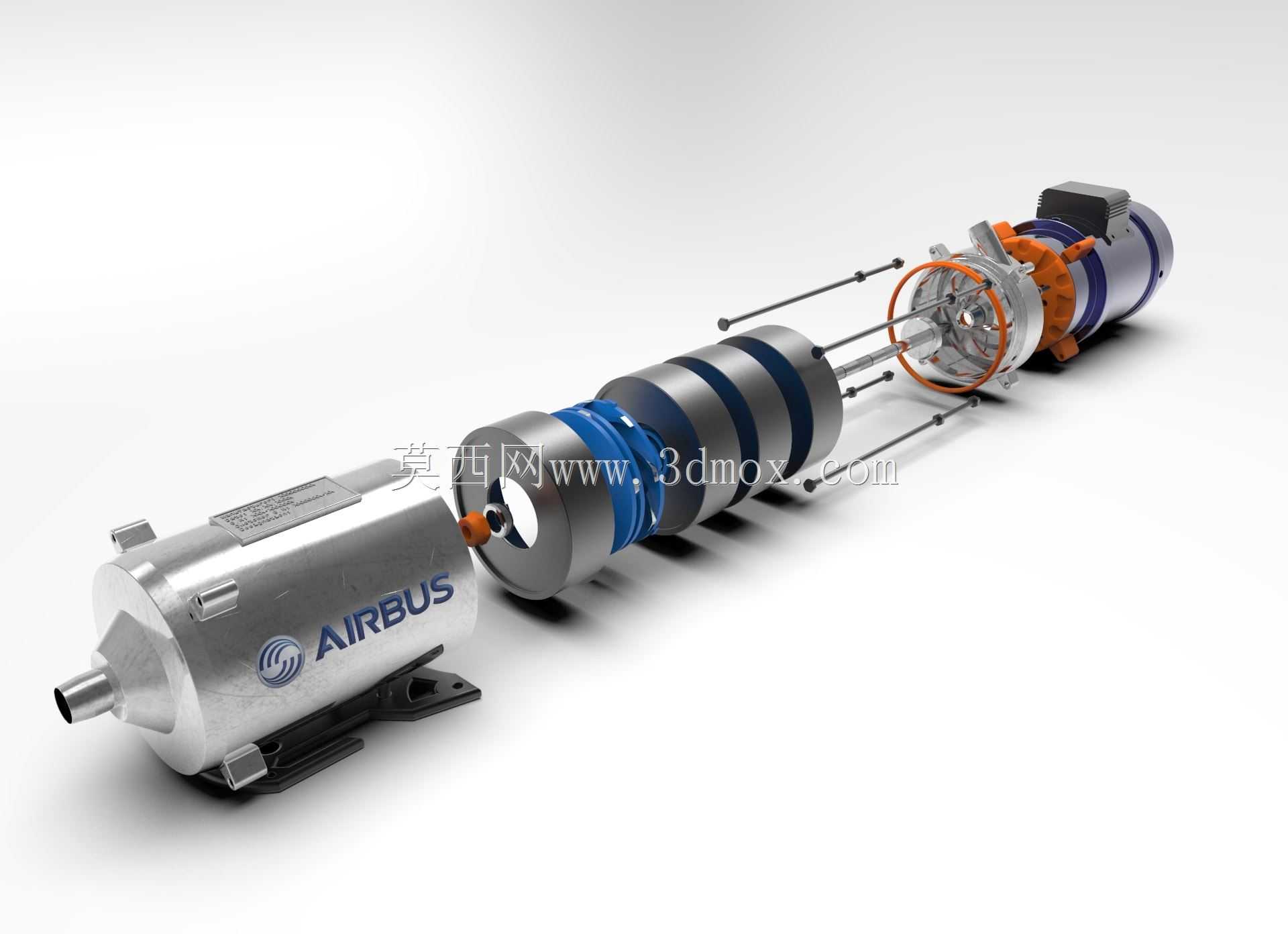

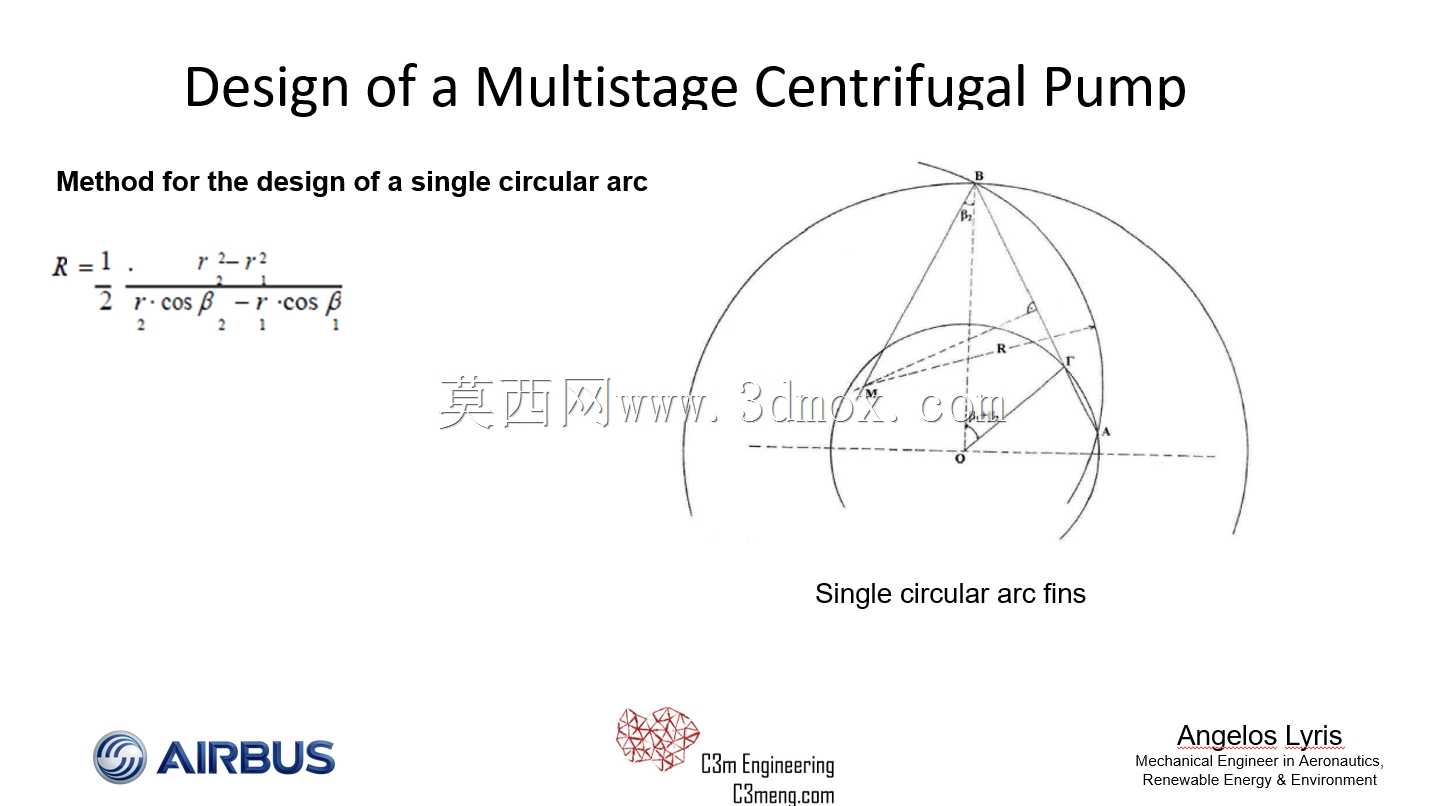

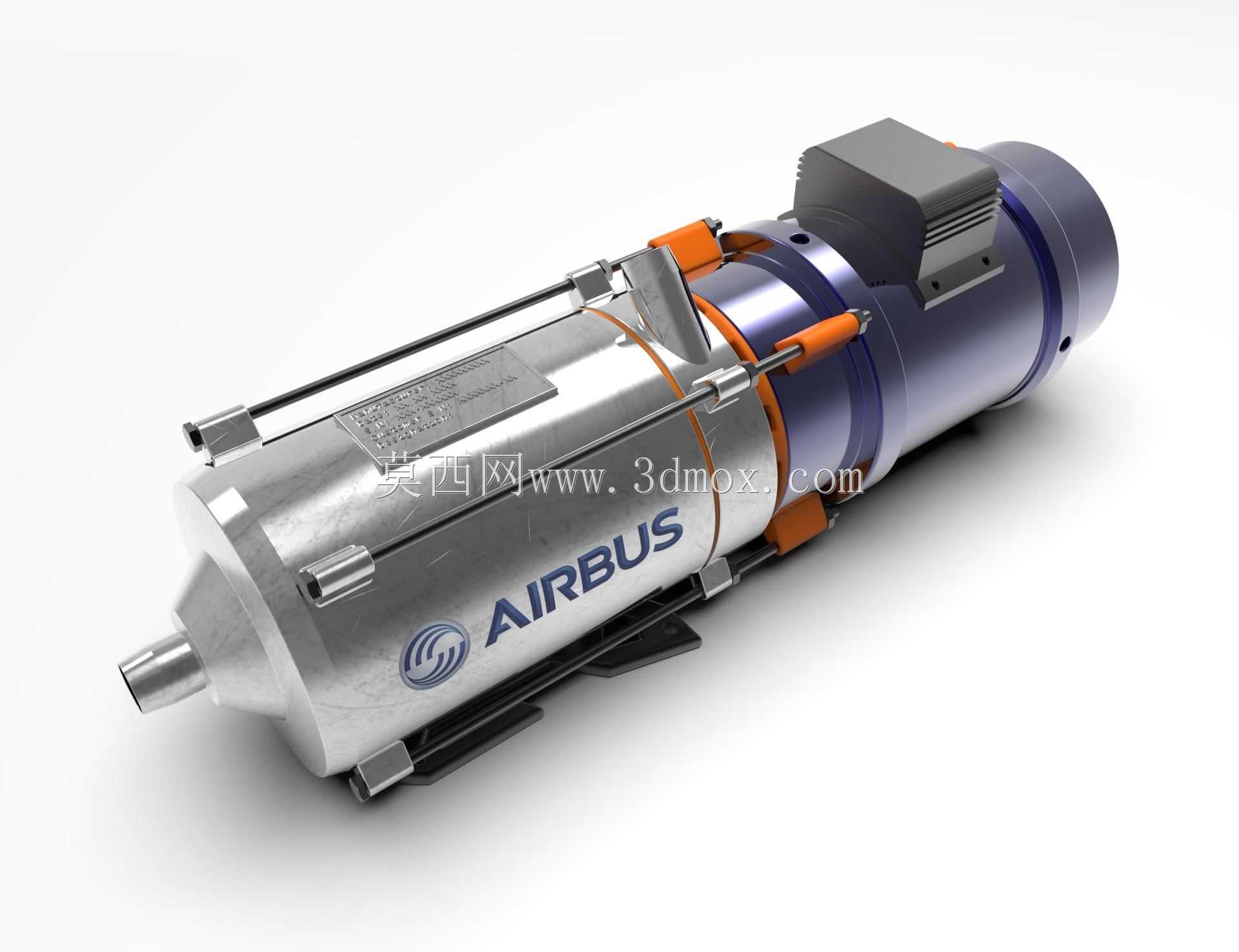

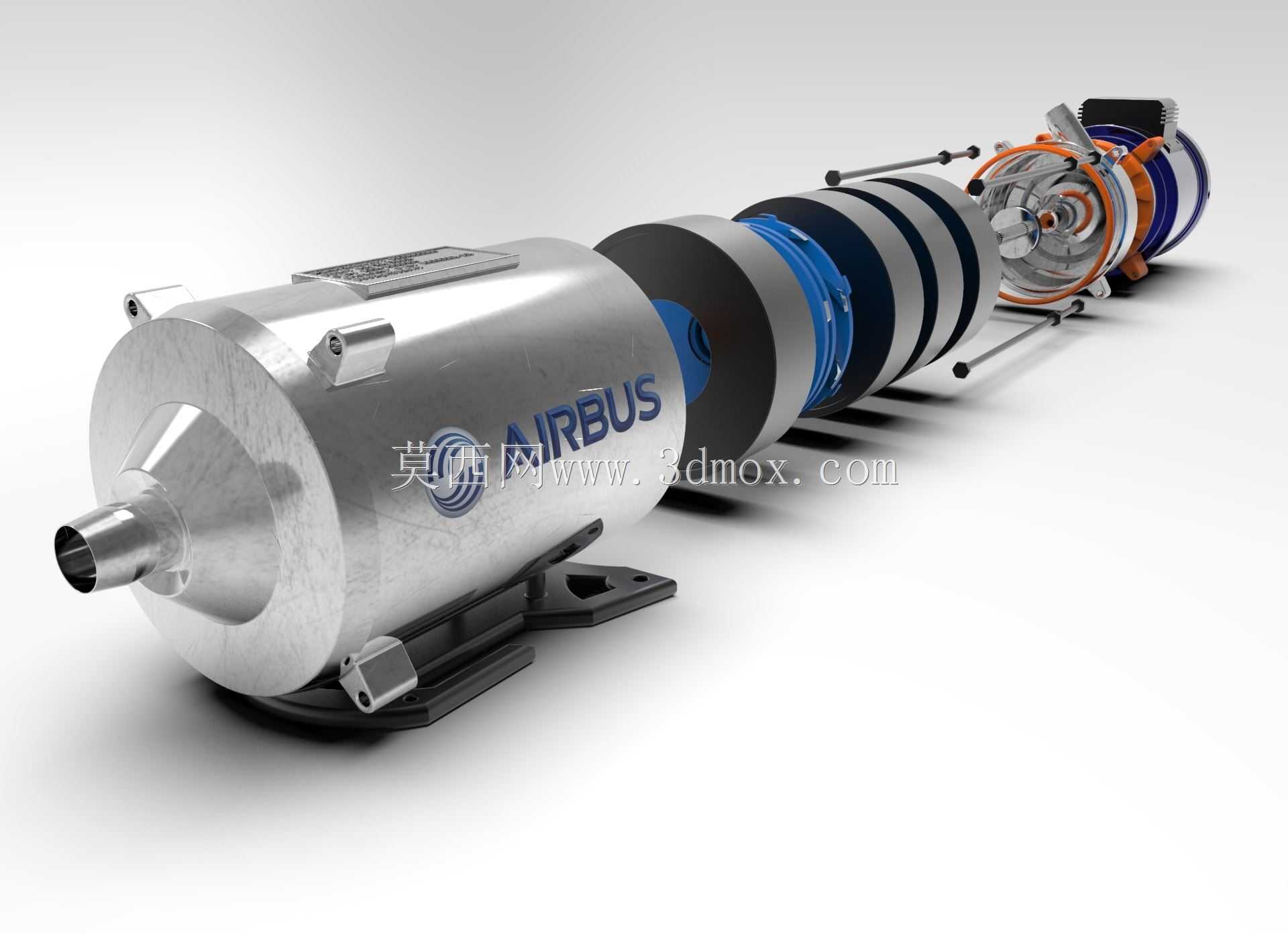

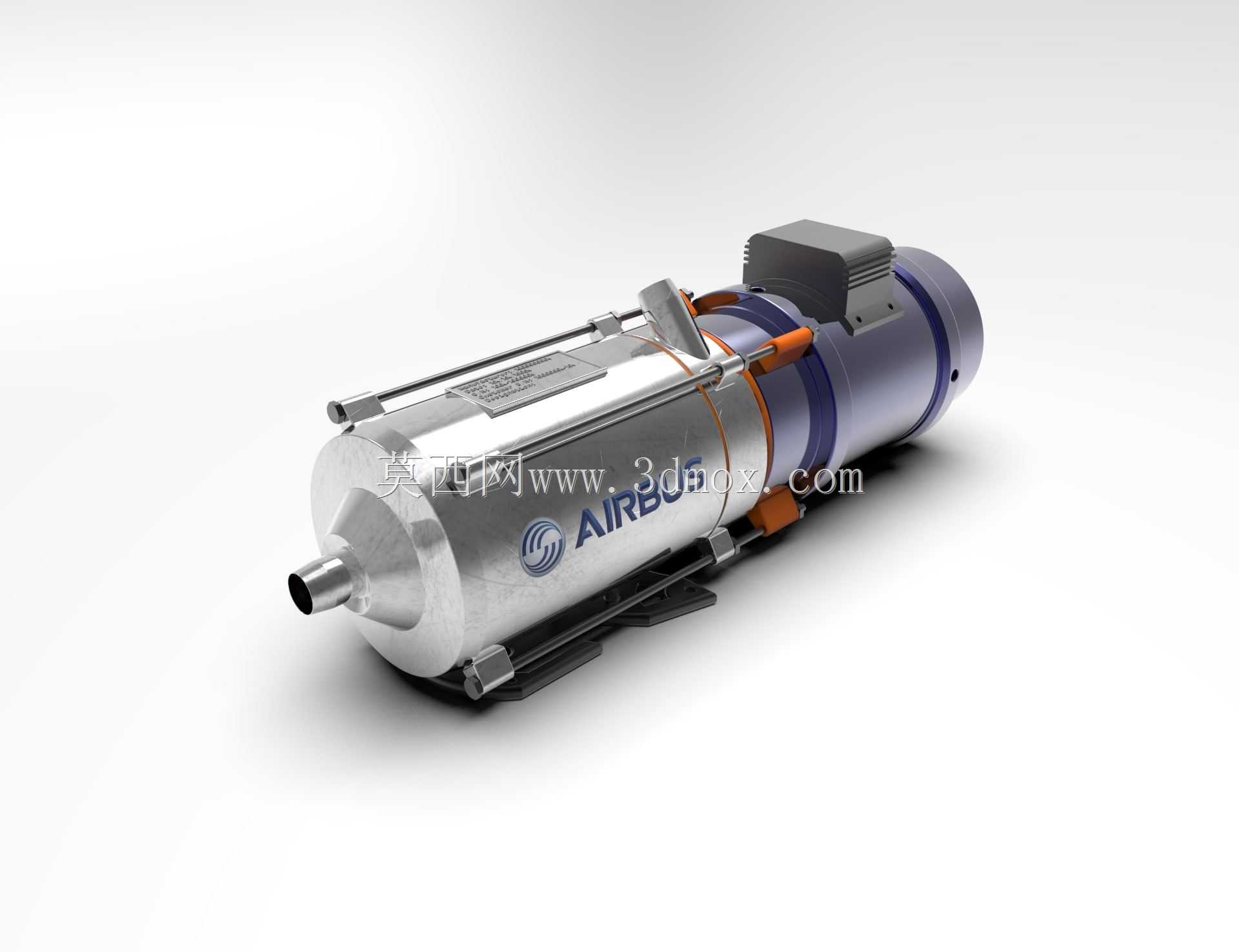

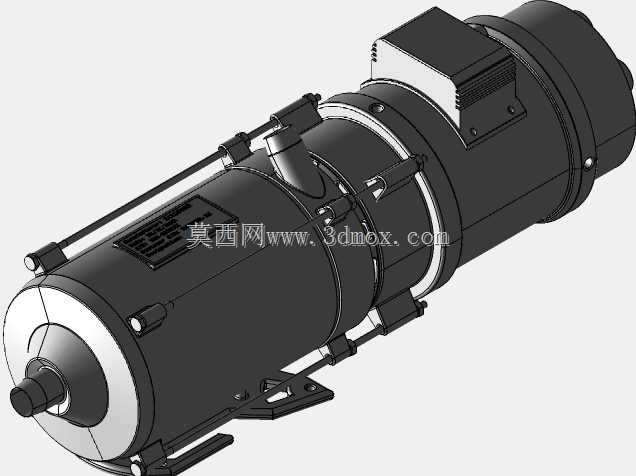

这款多级离心泵主要面向狭小安装空间内的高压流体输送场景，常见于航空机载配套系统、小型实验流体回路、便携增压供水单元等对设备体积、输出压力有严苛要求的领域，能够在有限的安装尺寸内实现稳定的高压流体输出，解决单级离心泵在小尺寸规格下扬程不足、转速过高带来的寿命损耗问题。设备核心用途是对低粘度流体进行持续增压输送，可适配清水、添加特定比例添加剂的乙二醇混合溶液等介质，能够在入口压力稳定的工况下，将流体加压至预设背压值输出，满足下游回路的压力需求，相比同扬程的单级离心泵，它的运行转速更低，运转过程中的振动、噪音控制表现更优，转动部件的磨损速率也随之降低，能有效延长设备的连续运行周期。从功能特性来看，这款泵采用多级叶轮串联的结构设计，流体依次经过每一级叶轮获得动能叠加，最终在出口端汇聚形成稳定高压，进出口通径匹配小流量输送需求，能够在小流量工况下维持稳定的压力输出，不会出现小流量工况下的压力剧烈波动问题；泵体采用不锈钢筒体作为承压外壳，搭配端盖密封结构，既保证了高压工况下的结构强度，也能适配多数常规工业流体的防腐蚀需求，驱动端与泵体集成式布局，将动力单元与泵头整合为一体式结构，省去了额外的联轴器安装环节，减少了设备整体的安装对位难度。设计过程中优先控制设备的径向尺寸与轴向总长度，将过流部件、密封组件、动力单元沿轴向依次排布，尽可能压缩非功能段的结构占比，让整体外形呈规整的圆柱状，方便在狭窄的设备舱、集成管路旁进行贴装固定；安装边界上预留了标准的管螺纹接口，泵体下方设置有适配标准支架的安装固定位，不需要额外定制转接件就能完成与现有管路、安装基面的快速装配，固定位的受力点经过重心匹配设计，满负荷运行时的振动传递被有效削弱，不会带动相连管路产生共振。整体结构在满足高压输出性能的前提下，最大化压缩了设备的占用空间，同时兼顾了装配便捷性与运行可靠性，能够适配多种紧凑型流体增压场景的使用需求。
