近距格斗空空导弹结构三维设计

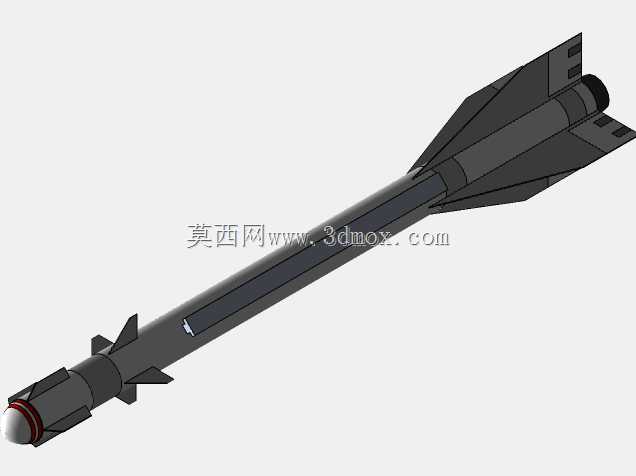

本次呈现的是近距空空导弹的三维结构设计成果，这类装备是歼击机、强击机等空中作战平台的核心近距对抗武器，主要用于视距内的空中格斗场景，可在近距离缠斗中锁定并摧毁敌方空中目标，也可适配部分武装直升机的对空打击挂载需求，是空中近距作战体系中不可或缺的精确打击单元。该弹体整体采用细长旋成体气动布局，头部为钝圆锥形导引头舱段，可容纳红外导引头组件，保证大离轴角下的目标捕获能力，弹身主体为等直径圆柱段，依次排布战斗部舱、动力舱与控制舱，弹身前段设置四片小展弦比三角形前翼，用于飞行过程中的姿态微调与机动控制，弹尾段配置四片大后掠角切尖三角翼，搭配尾部的稳定尾段结构，在高速飞行时提供充足的升力与航向稳定性，可满足大过载机动飞行时的气动要求。设计过程中严格遵循近距空空导弹的实际气动与结构逻辑，首先明确弹体各舱段的功能分区，保证导引头视场无遮挡，前翼与尾翼的安装位置避开弹身内部的设备安装区间，同时控制全弹的长径比处于合理区间，兼顾飞行阻力与内部设备装载空间；弹翼与弹身的连接位置预留了标准的安装接口，可模拟实际产品的装配关系，尾段的喷口结构还原了固体火箭发动机的尾喷口外形特征，头部的导引头保护罩、弹翼的切尖细节都按照实际产品的结构特征做了还原。从安装边界来看，弹体整体为轴对称结构，各翼面展开后的最大径向尺寸符合机载挂架的挂载适配要求，弹体前后端的接口可适配标准的机载发射挂架，全弹外形无突出的不规则结构，可满足挂机飞行时的气动减阻要求，也可用于航空武器挂载教学、空战场景仿真演示、装备结构认知培训等场景，能够直观展示近距格斗空空导弹的整体结构布局与气动外形特征，为相关的装备原理教学、仿真场景搭建提供精准的三维结构参考。
