普通机床模块化数控改造线性执行结构

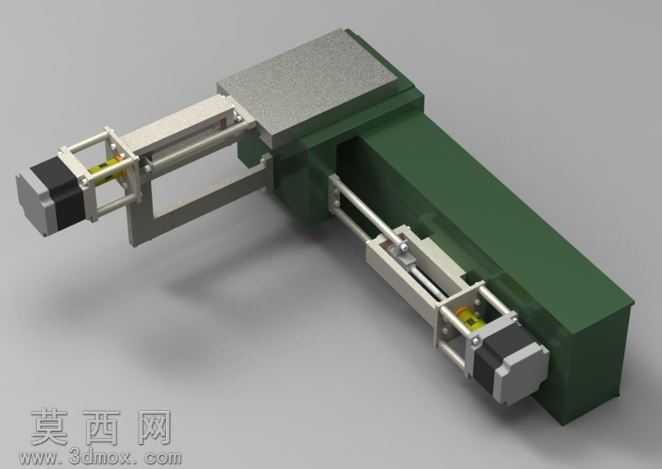

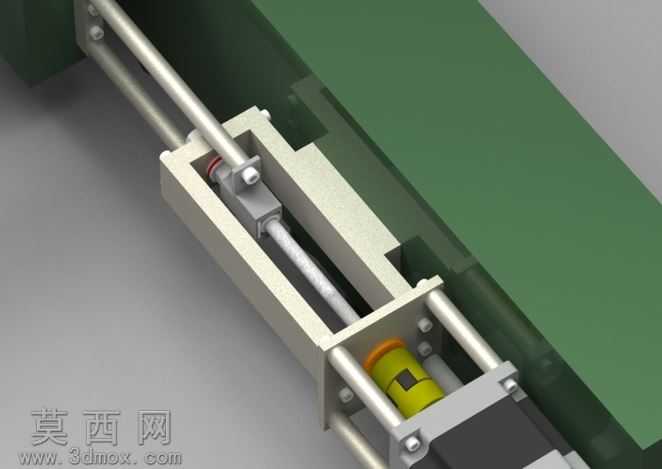

该三维模型针对普通手动车床的数控化改造需求设计，采用模块化线性执行结构思路完成整体建模，在三维建模过程中严格遵循机械装配的公差配合逻辑，对每个运动部件的装配间隙、连接定位关系做了精准还原。模型主体包含两组正交布置的线性进给单元，分别对应车床横向与纵向的进给运动方向，每组单元均集成了伺服驱动电机、滚珠丝杠传动副、直线导向导轨、滑台安装板以及行程限位结构，整体采用悬臂式安装布局，可直接适配多数普通卧式车床的床身安装基面，无需对原有床身做大规模破坏性改造。建模过程中对金属结构件做了区分化材质赋予：床身基座部分采用深绿色烤漆铸铁材质，还原机床铸件的哑光厚重质感；滑台工作台面采用磨削加工的银灰色金属材质，体现工作台面的平整加工特性；丝杠、导轨等传动部件采用亮银色抛光钢材材质，突出精密传动件的加工精度；驱动电机端盖、连接支架等部件采用发黑处理的金属材质，区分不同功能部件的表面处理工艺。渲染阶段采用柔和的工业产品打光方案，通过多角度漫反射光源突出各部件的结构轮廓与装配层次，清晰展现线性执行器的运动传递路径：伺服电机输出扭矩通过联轴器传递至滚珠丝杠，丝杠旋转带动螺母座连接的滑台沿直线导轨做精准直线位移，两组正交单元配合即可实现车床刀架的两轴数控进给，完成普通车床的数控化升级。该模块化设计的核心思路是将数控进给功能做成独立可拆装的标准单元，降低老旧机床数控改造的门槛与成本，每个单元的连接接口做了通用化设计，可根据不同型号车床的安装尺寸做适配调整，模型完整还原了各部件的连接孔位、安装基准、运动行程范围，可直接用于改造方案的结构验证、装配干涉检查以及加工件的下料参考，整体结构紧凑，传动路径清晰，兼顾了改造的便捷性与数控进给的运动精度要求。
