汽车传动用Flex挠性耦合器三维结构

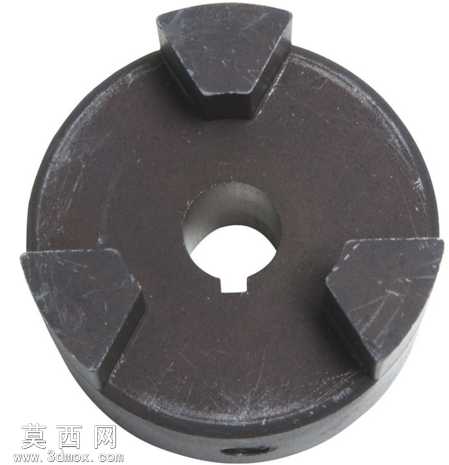

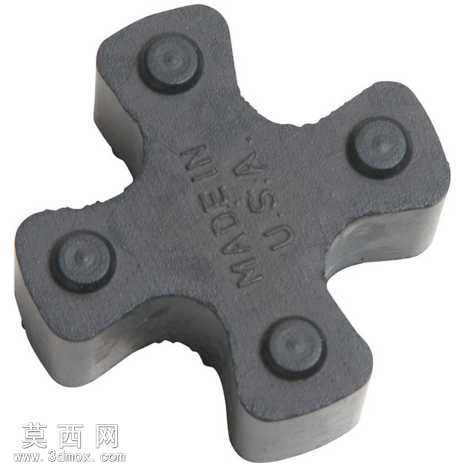

本作品为适用于汽车动力传输场景的Flex挠性耦合器三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械零件设计的公差配合规范，完整还原了该类耦合器的真实结构特征。模型整体采用同轴套筒式主体结构，建模时先通过旋转凸台命令生成两端带内孔的圆柱基体，精准控制两端内孔的孔径尺寸分别匹配1/4英寸与1/2英寸的外接轴径，保证轴孔配合的公差符合传动件的安装要求；随后在套筒中段通过拉伸切除命令加工出对称的嵌块安装槽，槽位的深度、宽度参数完全匹配中间弹性嵌块的尺寸，确保装配后嵌块可稳定卡接在两侧套筒之间，实现扭矩的柔性传递。材质与渲染环节，主体套筒部分赋予了棕褐色工程塑料材质，调整材质的粗糙度参数模拟尼龙类工程塑料的哑光磨砂质感，还原这类轻量化耦合器常用的材质表现；中间的弹性嵌块赋予深灰色橡胶类材质，适当提高材质的反光度与柔化度，区分弹性体与刚性基体的材质差异；渲染时采用柔和的侧上方打光方案，添加微弱的环境反射效果，清晰呈现耦合器外圆柱面的曲面弧度、内孔的壁厚结构以及嵌块与套筒的装配缝隙，让模型的结构层次一目了然。设计思路上，该耦合器主打小扭矩场景下的柔性传动需求，可补偿两连接轴之间的少量径向、角向偏差，避免刚性连接带来的应力集中问题，既适配汽车辅助动力单元的传动需求，也可用于步进电机线性模组的动力连接场景；建模时特意保留了零件的拔模斜度与边角圆角特征，还原注塑加工零件的真实工艺特征，所有结构特征均采用全参数化驱动，后续可根据不同的轴径、扭矩需求快速调整尺寸参数，衍生出适配不同安装场景的耦合器型号，模型的结构完整性可直接用于装配验证、运动仿真以及3D打印样件制作。
