带浮动锁弦琴桥的电吉他结构三维设计

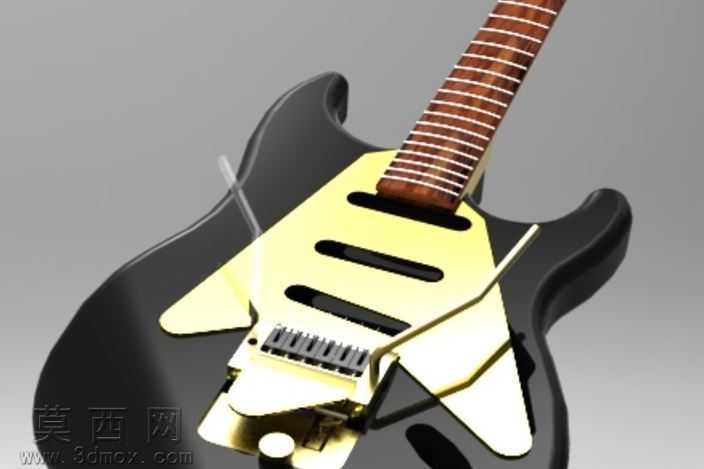

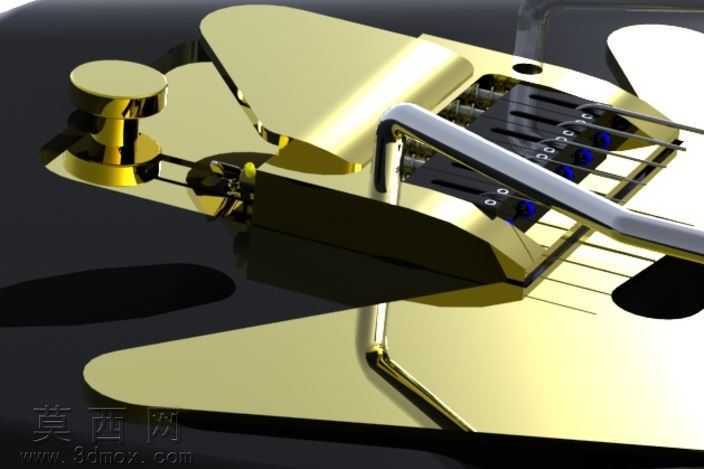

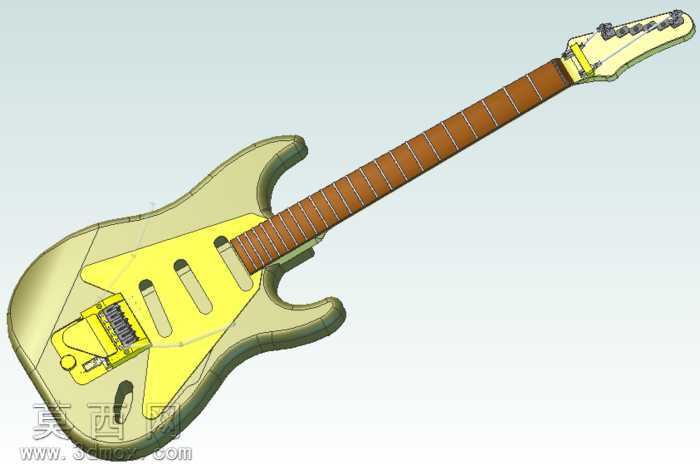

本作品为电吉他琴身核心功能区段的三维建模设计，聚焦经典双摇浮动琴桥与锁弦系统的结构还原，建模过程中优先梳理各部件的装配逻辑与运动关系，先以基准平面定位琴身安装基面，依次绘制琴桥底座、弦鞍固定槽、摇把安装轴、微调旋钮、锁弦压块的轮廓草图，通过拉伸、切除、放样等特征完成各金属零件的实体构建，所有配合面均预留合理装配公差，还原真实五金零件的加工倒角与安装让位结构。材质渲染阶段针对不同功能部件做区分处理：琴桥底座、弦鞍、固定螺丝采用抛光镀金金属材质，调整反射粗糙度模拟电镀层的高光反射效果，在边角位置添加细微磨损痕迹提升真实感；摇把采用拉丝镀铬材质，通过各向异性反射参数还原金属拉丝的纹理质感；琴身漆面采用高光亮黑材质，添加轻微清漆层的通透反射，衬托金属琴桥的精致质感；琴弦采用高碳钢材质，设置细直径圆柱实体并添加细微的金属漫反射参数，还原琴弦的紧绷质感。结构设计上参考经典浮动颤音系统的工作逻辑，还原了弹簧张力调节旋钮、凸轮锁止结构的形态，琴桥可绕枢轴实现小角度摆动以完成颤音操作，锁弦压块可压紧琴弦实现跑音防护，各部件的位置对齐严格遵循真实电吉他的安装尺寸，弦距、摇把摆动角度、旋钮调节行程均符合实际乐器的使用参数。建模过程中对未完成的概念调谐器结构做了形态示意，重点保证已完成功能结构的装配合理性，所有金属零件的边缘均做了符合五金加工工艺的圆角处理，避免出现尖锐直角，渲染阶段采用三点布光，主光从侧上方打亮金属琴桥的高光面，辅光补亮暗部细节，轮廓光勾勒金属零件的边缘轮廓，最终呈现出精致的电吉他五金组件视觉效果，清晰展现浮动琴桥系统的结构组成与材质特征。
