已安装改进版R-托马斯机械锁结构

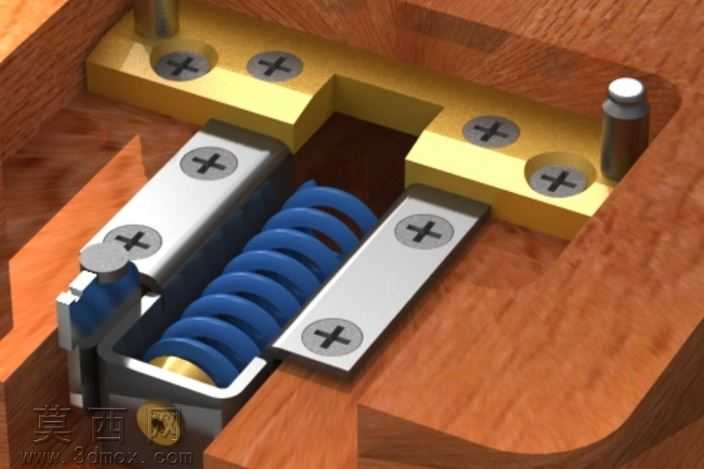

本作品为改进优化后的R-托马斯锁紧机构三维建模成果，建模过程中严格遵循机械设计的尺寸配合规范，对每一处零件的装配公差都做了对应约束设置，确保整体机构在虚拟装配环境下可实现顺畅的动作模拟。建模阶段先完成基座、固定压块、滑动锁舌、复位弹簧、定位销等独立零件的特征绘制，通过拉伸、切除、阵列等基础建模命令构建零件的基础轮廓，再对螺丝沉孔、弹簧卡槽、销钉配合位等细节特征做精细化处理，避免出现特征重叠、配合干涉的问题。渲染环节采用贴近实物的材质配置，木质基座部分赋予胡桃木纹理材质，调整木纹的走向与凹凸贴图参数还原实木的质感，金属固定件分别做了黄铜与不锈钢两种材质区分，黄铜部件调整金属粗糙度与反射参数呈现温润的金属光泽，不锈钢部件提高反射强度凸显冷硬的金属质感，复位弹簧采用蓝色哑光工程塑料材质，通过色彩区分强化结构的层次感，同时对场景打光做了多光源配置，主光源采用斜向暖光突出结构的立体轮廓，辅助补光消除零件缝隙处的死黑阴影，让整体渲染效果清晰展现每一处结构细节。结构设计上，该机构通过内置的蓝色螺旋复位弹簧提供锁舌的回弹力，两侧的十字槽螺丝将金属固定压块锁紧在木质基座上，形成稳定的滑动导向槽，锁舌可沿导向槽完成伸缩动作，端部的定位销用于限制锁舌的最大行程，避免弹簧弹出或锁舌脱落。设计思路围绕零件修复作业的模拟需求展开，对原版R-托马斯结构的口袋位置、相对配合尺寸做了校准核实，优化了弹簧的安装位尺寸，让弹簧的压缩行程与锁舌的伸缩距离匹配度更高，减少动作过程中的卡滞风险，同时预留了防弹R-托马斯结构的拓展接口，可基于现有模型框架进一步拓展防护类锁紧结构的设计，整体模型可用于机械原理演示、五金锁具结构参考、零件修复工艺模拟等场景，所有零件的装配关系都符合实际机械装配逻辑，不存在违背机械原理的结构设计。
