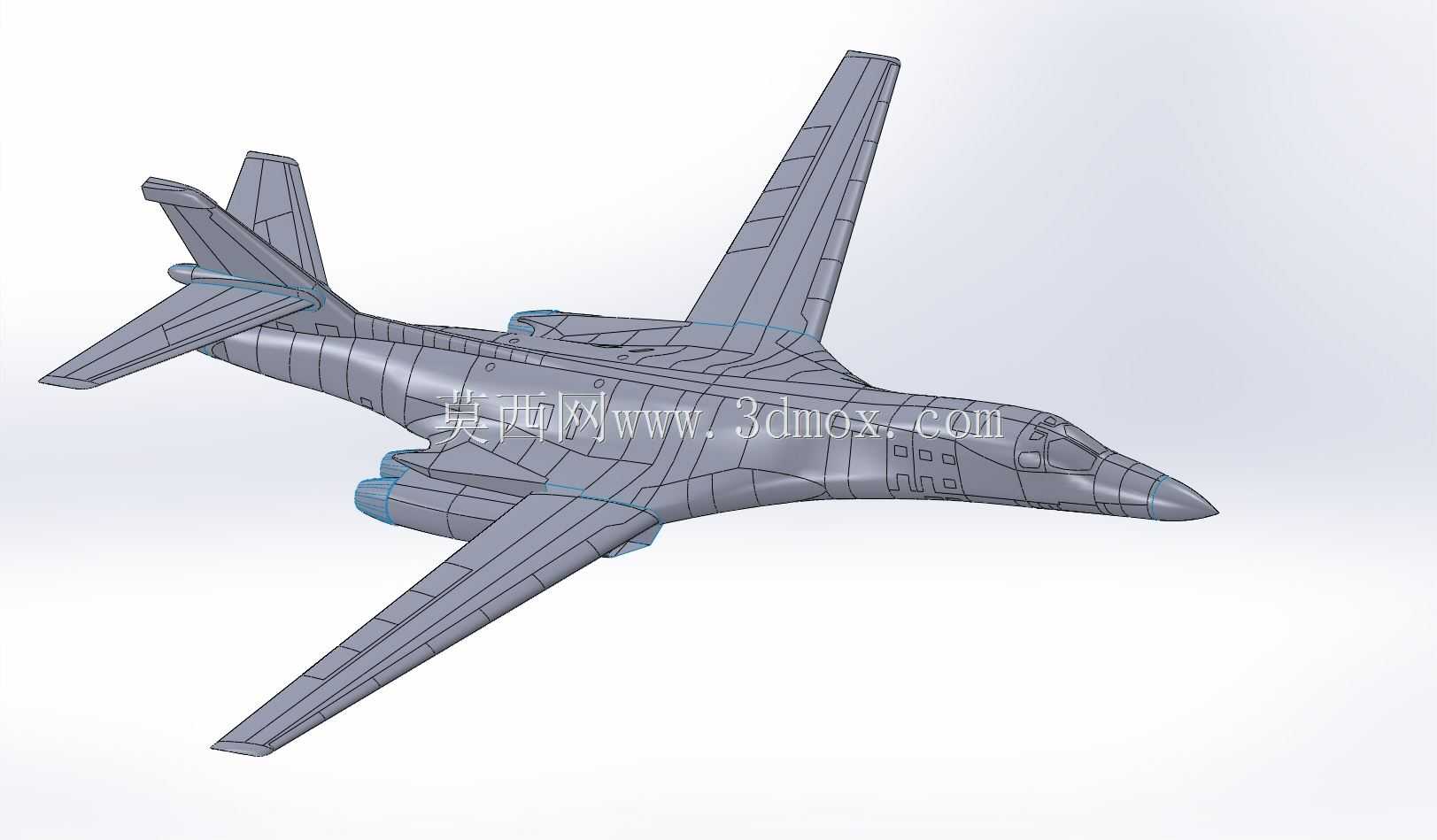

罗克韦尔B-1B轰炸机喷管结构三维设计

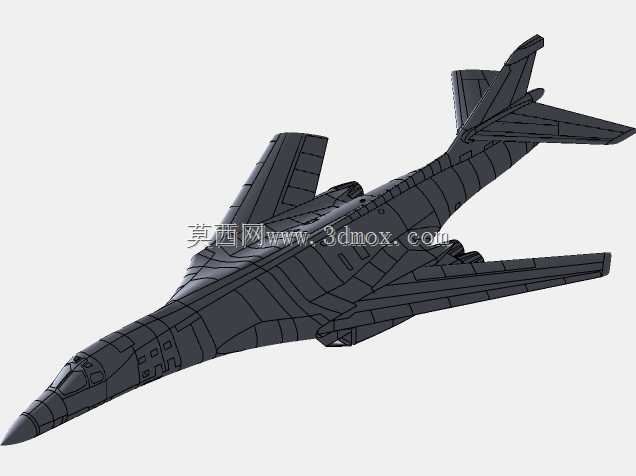

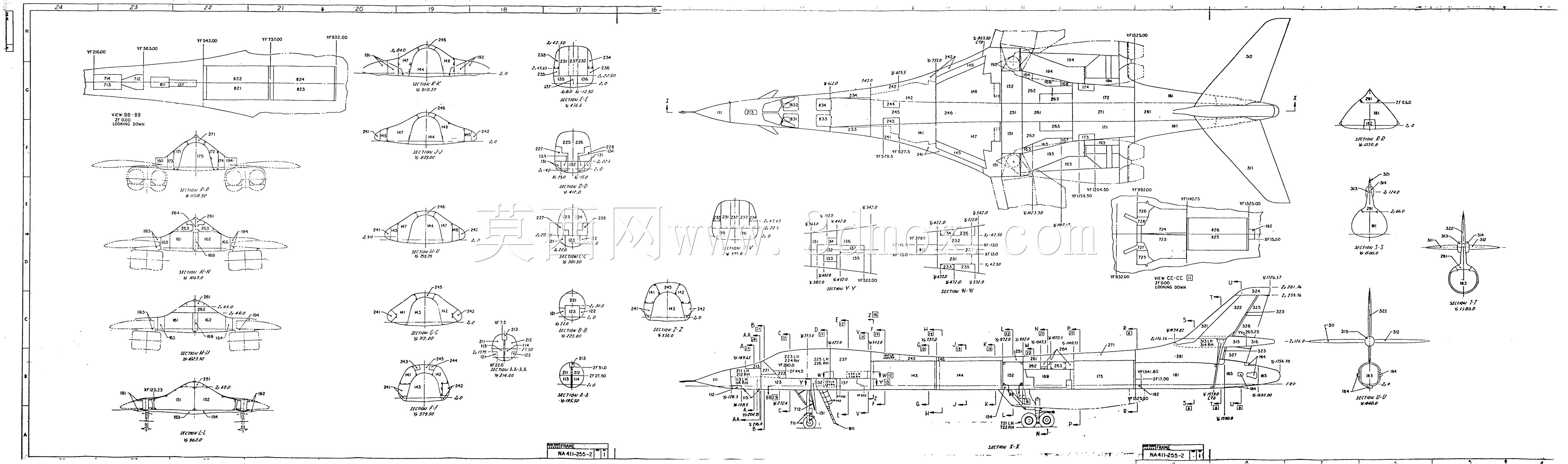

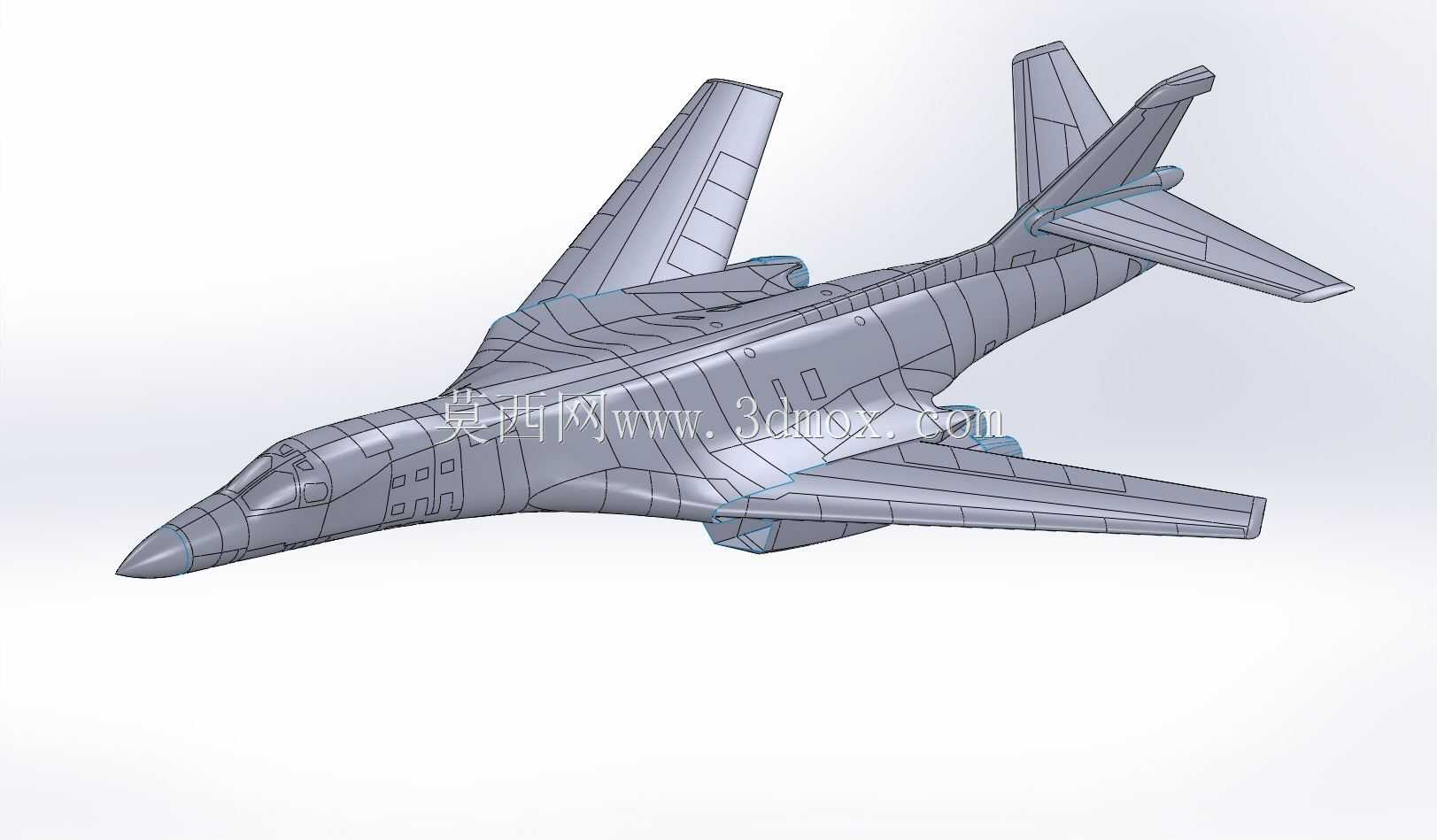

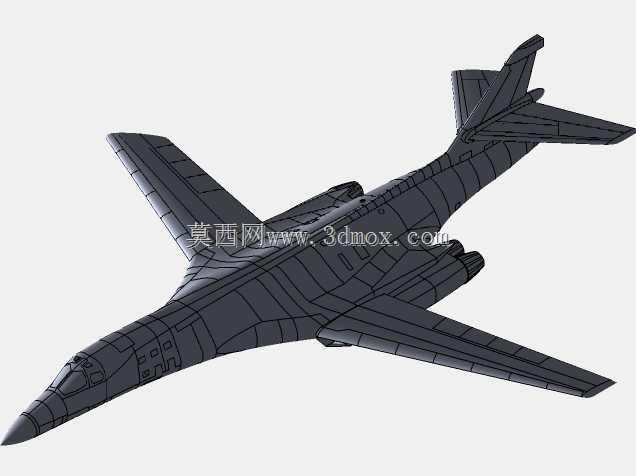

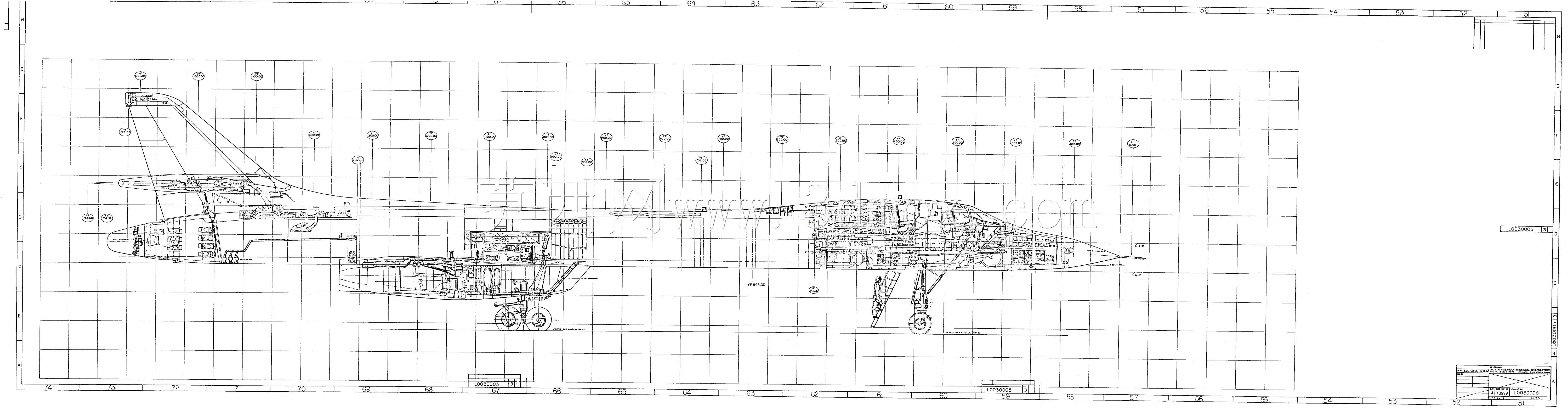

本次呈现的B-1B轰炸机喷管相关三维结构，围绕超音速变后掠翼远程战略轰炸机的动力排气系统需求展开设计，核心服务于军用航空装备的气动布局验证、动力系统匹配仿真以及航空教学演示场景。在实际装备应用中，该喷管是轰炸机排气系统的核心组成部分，承担着将涡轮风扇发动机排出的高温高压燃气有序导出、调整排气方向与流速、配合整机实现超音速巡航与可变后掠翼飞行状态下的推力匹配的关键作用，能够支撑战机在高空超音速突防、低空亚音速巡航等不同飞行工况下的动力输出需求，同时兼顾红外特征抑制的基础结构设计逻辑。从产品功能特性来看，该结构还原了B-1B轰炸机四发布局下的喷管与机身、机翼、尾翼的衔接关系，喷管的外形曲面完全贴合整机的面积律设计要求，在机翼处于最大后掠角的超音速飞行状态下，喷管与后机身的平滑过渡能够大幅降低跨音速飞行阶段的波阻，减少排气过程中的气流紊流干扰；在机翼展开的低速起降或巡航状态下，喷管的出口型面能够保证排气流场均匀，避免气流对尾翼操纵面产生不必要的扰动，保障飞行姿态控制的稳定性。设计过程中，首先参考了B-1B轰炸机的实机气动布局逻辑，优先保证喷管与发动机舱、后机身融合段的曲面连续性，每一处蒙皮分块、结构筋线都对应实机的受力传递路径，喷管的安装边界完全匹配翼下发动机吊舱的后端接口尺寸，与机翼后缘、水平尾翼、垂直尾翼的相对位置严格符合实机的空间布局要求，既保证了外观的还原度，也预留了后续添加内部调节片、作动机构等细节结构的设计空间。外形尺寸上，该结构按照整机比例缩放后，喷管段的长度、出口直径、与机身中轴线的夹角都严格匹配实机的几何参数，安装时无需对发动机舱后端结构做额外修改，即可实现与整机模型的无缝装配，可直接用于航空航天类专业的课程教学演示、飞行器气动仿真分析的基础模型，也可作为航空爱好者进行模型制作、场景渲染的参考底模，帮助使用者直观理解超音速轰炸机排气系统与整机气动布局的匹配逻辑，理解变后掠翼战机在不同飞行状态下的动力系统适配思路。
