钢管桁架式赛车底盘结构设计方案

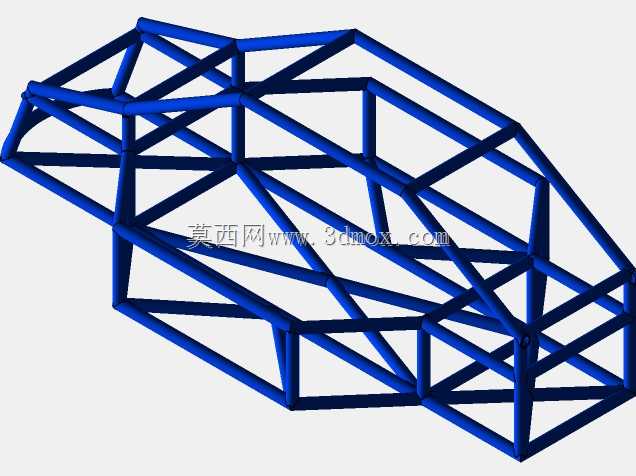

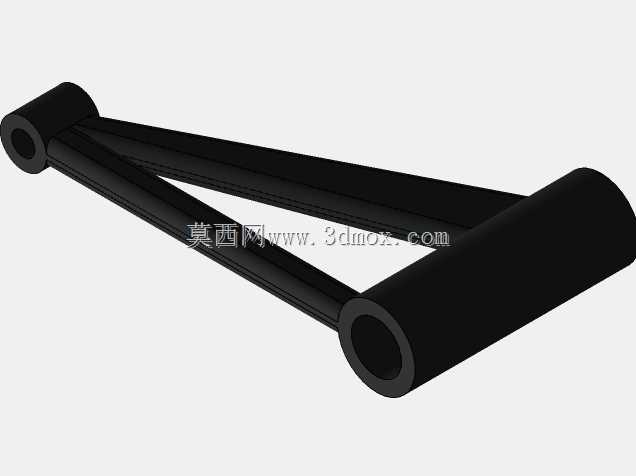

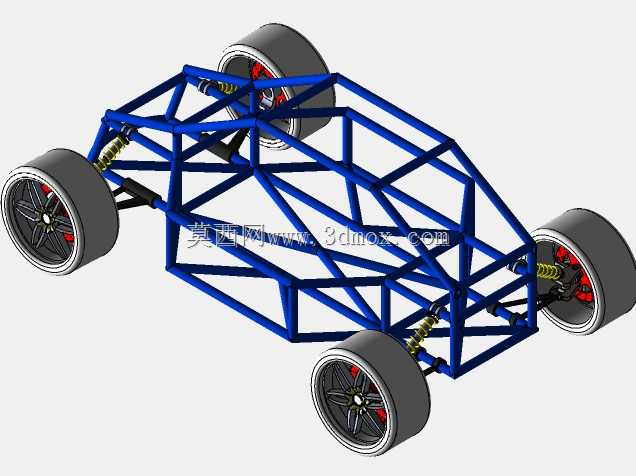

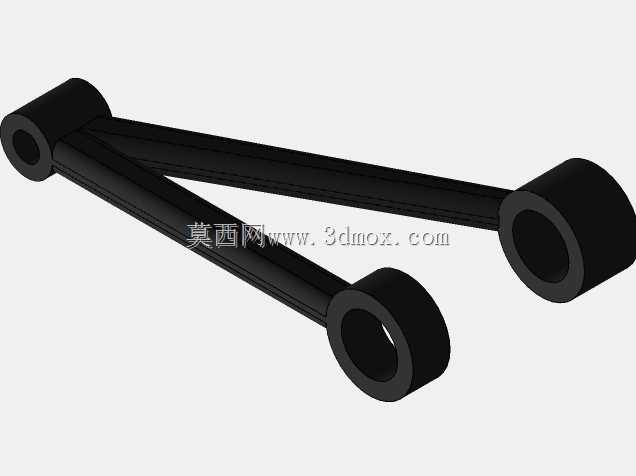

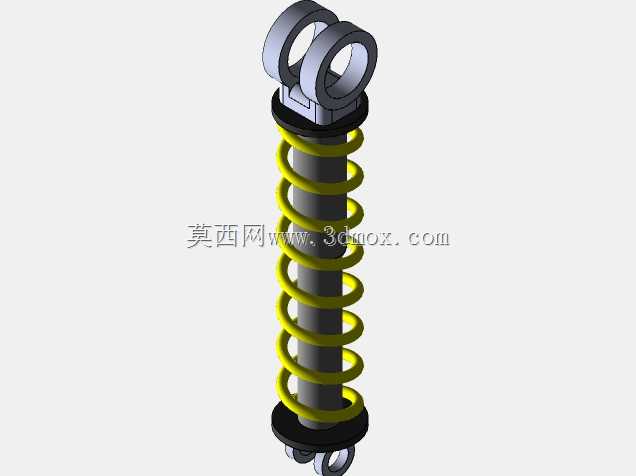

该钢管桁架式底盘主要面向小型场地赛车、大学生方程式赛车以及定制改装越野卡丁车的开发场景，作为整车的核心承载基体，承担着连接动力总成、悬架系统、转向机构、车身覆盖件与驾乘人员的核心作用，是决定整车行驶稳定性、碰撞安全性与操控极限的核心结构。从功能特性来看，该底盘采用空间管阵式承载结构，摒弃了传统乘用车的冲压焊接承载式车身思路，通过不同规格的高强度钢管按照力学传递路径拼接成整体框架，能够在大幅降低整备质量的前提下，获得远超同重量冲压底盘的抗扭刚度与抗弯强度，可承受激烈驾驶过程中急加速、紧急制动、高速过弯带来的多维度载荷冲击，同时在发生碰撞时，管阵结构能够通过预设的溃缩区段逐级吸收碰撞能量，为驾乘舱预留足够的安全生存空间。设计过程中，工程师首先围绕整车轴荷分配目标确定了前后轮距、轴距的核心边界参数，将四个车轮的安装点位按照50:50的前后轴荷配比进行布局，确保整车在极限过弯时能够获得均衡的抓地力表现；悬架安装点位的设计充分考虑了双叉臂独立悬架的运动学特性，预留了减震器、弹簧、控制臂的安装支座位置，能够匹配不同阻尼系数的减震器与不同刚度的螺旋弹簧，适配场地竞速、非铺装路面穿越等不同的行驶场景需求。底盘的前部预留了动力总成、冷却系统与转向机构的安装空间，可根据动力选型适配小型内燃发动机或者轮毂电机驱动方案；中部驾乘区域按照人机工程学要求预留了座椅、安全带、方向盘的安装点位，管架的横向与纵向支撑梁位置避开了驾乘人员的肢体活动范围，同时能够为安全带固定点提供足够的结构强度；后部则预留了传动系统、油箱或者电池组的安装空间，整体框架的下部设置了多根横向加强梁，可用于安装底盘防护板，避免非铺装路面行驶时飞溅的石块击打底盘核心部件。从安装边界来看，该底盘的轮拱位置充分考虑了轮胎跳动的极限行程，在悬架全压缩、全拉伸的工况下都不会出现轮胎与框架干涉的问题，车架上部的管架结构可直接适配轻量化的复合材料车身覆盖件，不需要额外制作复杂的车身安装支架，能够有效缩短整车的装配周期，降低定制改装的开发成本。
