钢管桁架式赛车车架底盘结构设计

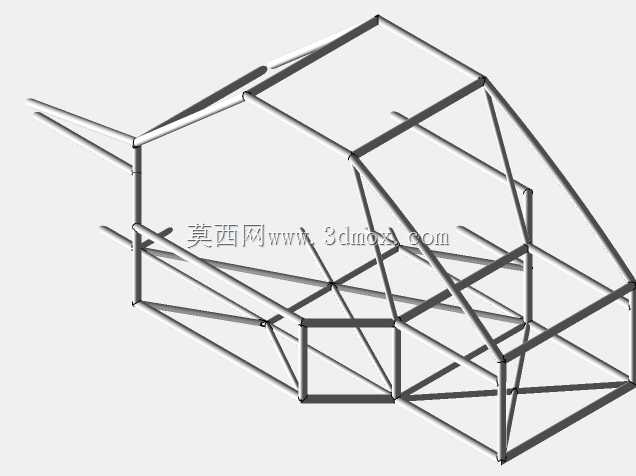

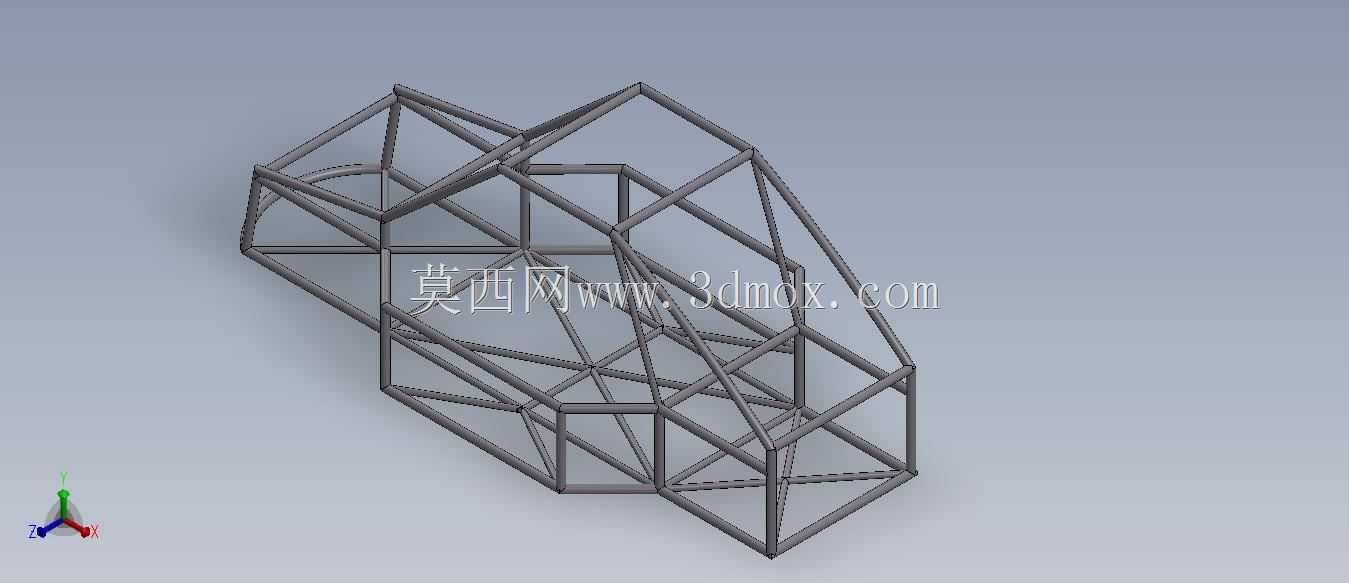

该钢管桁架式底盘结构主要面向小型竞速赛车、巴哈越野赛车的开发场景，作为整车核心承载基体，承担着连接动力总成、悬架系统、转向机构、座椅及安全防护组件的核心作用，所有外部载荷都会通过连接点传递至桁架结构完成分散消解。从结构设计逻辑来看，整体采用空间管阵式布局，主纵梁沿整车前后方向贯通布置，根据不同区域的载荷特性匹配不同管径与壁厚的无缝钢管，乘员舱区域采用闭环笼式结构设计，在碰撞、翻滚工况下能够预留足够的生存空间，避免结构侵入舱内威胁驾乘人员安全。前舱区域预留了动力总成、冷却系统、前悬架上下摆臂的安装点位，所有安装支座的位置都经过硬点校核，保证悬架运动行程内不会与桁架杆件产生运动干涉，同时前伸的防撞结构采用逐级吸能的桁架设计，正面碰撞时能够通过杆件的有序溃缩吸收冲击能量，降低传递到乘员舱的冲击载荷。中部乘员舱的桁架结构根据人体工程学边界设计，预留了座椅安装、安全带锚点、方向盘转向柱的安装空间，侧向的桁架结构同时承担侧边防撞与防滚支撑的作用，横向连接杆件采用斜撑交错布局，大幅提升结构的抗扭刚度，避免越野工况下车架产生过大形变影响操控精度。后舱区域围绕后悬架、传动系统、油箱等组件的安装需求设计，杆件布置避开了传动轴的运动路径，后悬安装点的局部位置增加了斜向加强筋，将悬架传递的垂向、纵向载荷快速分散到相邻桁架杆件上，避免局部应力集中导致结构开裂。从安装边界来看，整体结构的宽度、高度、轴距尺寸都符合小型越野赛车的赛事规范要求，所有杆件的连接节点都采用相贯线切割后满焊处理，建模过程中已经预留了焊接坡口的工艺余量，生产时可直接根据三维模型提取杆件下料尺寸、相贯线切割参数，无需二次进行结构校核。该结构相比冲压焊接式的量产车底盘，具备重量轻、刚度高、改装调整灵活的特点，非常适合小批量定制的赛车、全地形车开发使用，设计过程中已经对各个安装点的受力情况进行了初步校核，在满足强度要求的前提下尽可能删减了非承载区域的冗余杆件，将整体重量控制在合理区间，同时预留了后续加装附件的拓展安装点位，能够适配不同配置的动力与传动组件选型。
