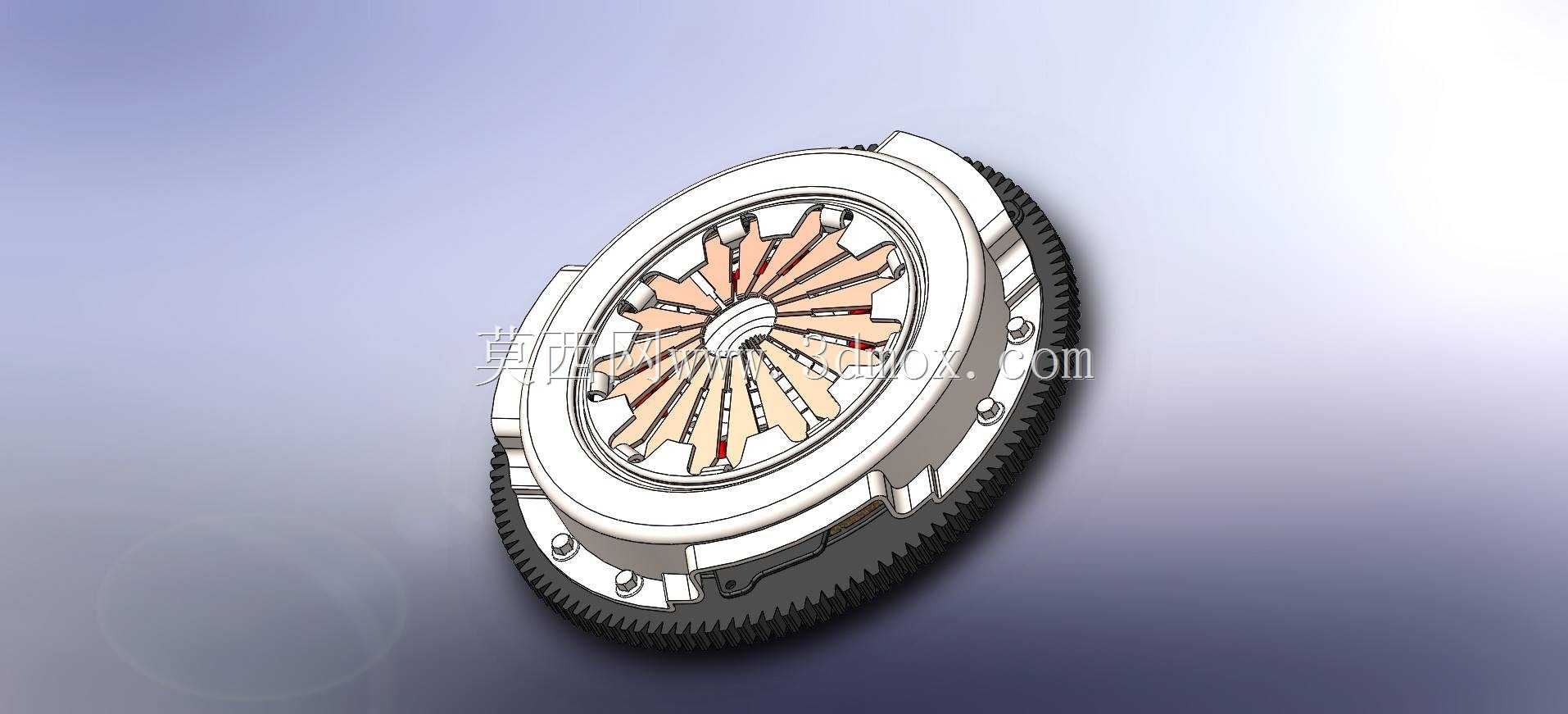

汽车传动系统单片式离合器总成结构

单片式离合器是手动挡乘用车传动系统中承担动力通断控制的核心部件，主要布置在发动机飞轮与变速器输入轴之间的动力传递路径上，日常应用覆盖绝大多数前置前驱、前置后驱的家用燃油车型，是手动挡车型实现平顺起步、顺畅换挡、过载保护的关键结构。在车辆实际运行过程中，驾驶员踩下离合器踏板时，离合器会切断发动机向变速器传输的动力，便于换挡操作时齿轮副平稳啮合，避免打齿损伤；松开踏板时则平稳接合动力，让车辆从静止状态平缓获得驱动力，同时在传动系统承受过大冲击载荷时，通过摩擦片的相对滑动卸除过载力矩，保护发动机、变速器内的核心零部件不受冲击损坏。这款单片式离合器采用膜片弹簧作为压紧元件，相比传统螺旋弹簧压紧结构，整体轴向尺寸更紧凑，压紧力分布更均匀，高速旋转时弹簧压紧力受离心力影响更小，高速工况下的动力传递稳定性更优。整体结构围绕中心轴线对称布置，最外侧集成与发动机飞轮匹配的齿圈结构，可配合起动机齿轮实现发动机点火启动的动力啮合；中部的膜片弹簧采用径向开槽的蝶形结构，分离指端沿圆周均匀分布，分离轴承推动分离指时可带动压盘轴向移动，实现摩擦片的压紧与释放；摩擦片组件两侧带有耐磨摩擦衬层，中心设置花键毂与变速器输入轴配合，可在轴向上做小范围滑动，保证动力接合与切断过程的顺畅。设计过程中充分考虑实车安装的边界约束，整体径向尺寸适配主流家用车发动机飞轮的安装孔位，轴向厚度匹配发动机舱与变速器之间的预留安装空间，所有连接螺栓孔位沿压盘圆周均匀分布，可直接与飞轮端面的定位孔对应安装，无需额外改制适配。压盘本体采用导热性优异的铸铁材质，可快速导出摩擦片滑磨产生的热量，避免长时间半联动工况下出现摩擦片过热烧蚀的问题；膜片弹簧经过热处理优化，在全生命周期内可保持稳定的压紧力，避免长期使用后出现压紧力衰减导致的离合器打滑问题；摩擦片衬层采用耐温耐磨的复合材料配方，兼顾日常通勤工况下的使用寿命与半联动工况下的摩擦系数稳定性，减少起步抖动、换挡顿挫的出现概率。
