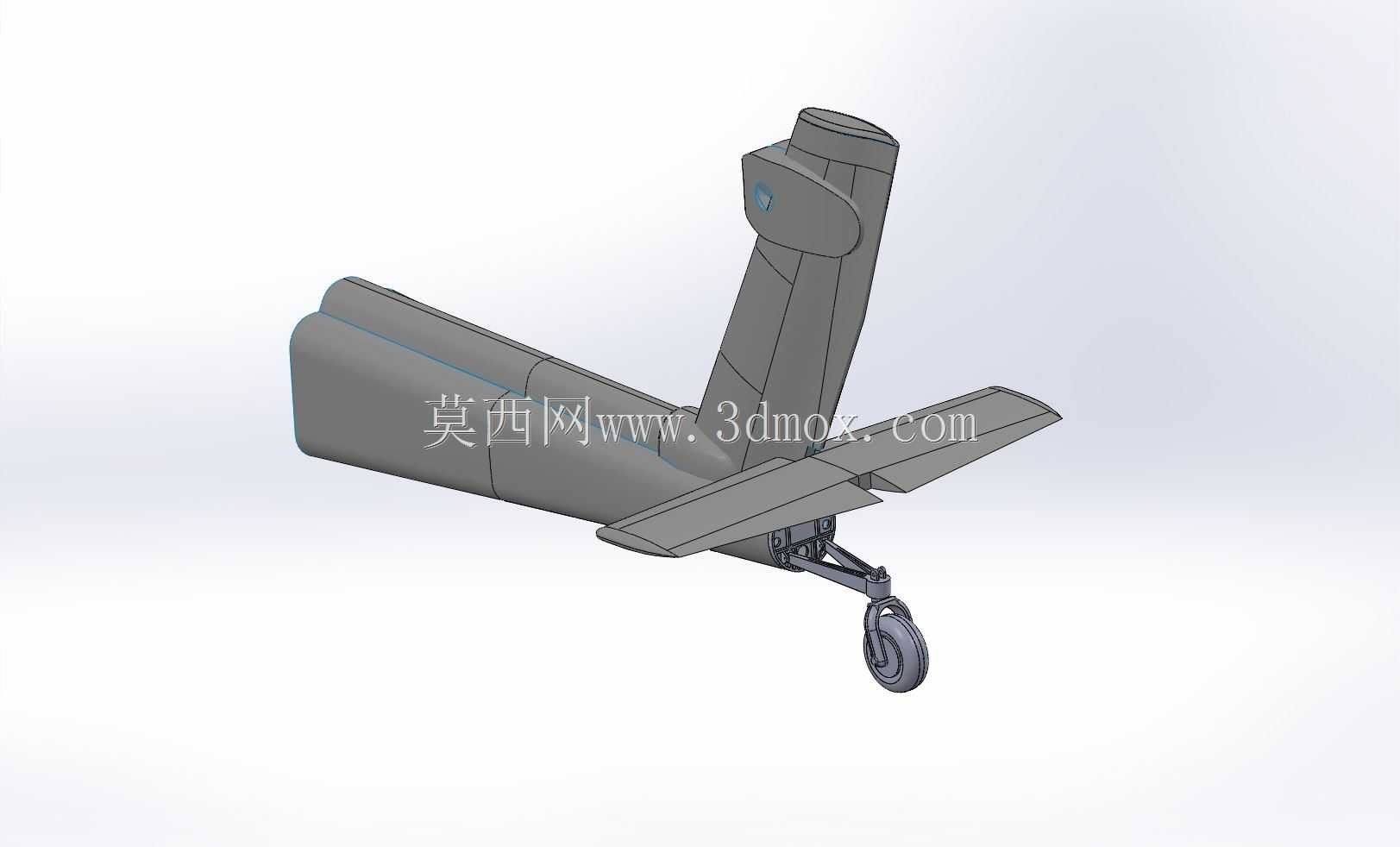

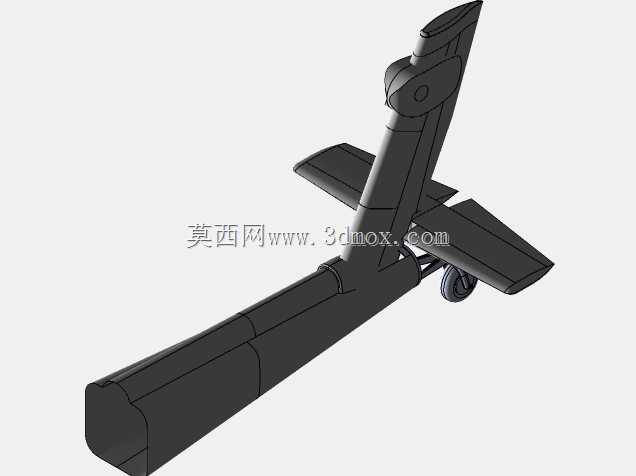

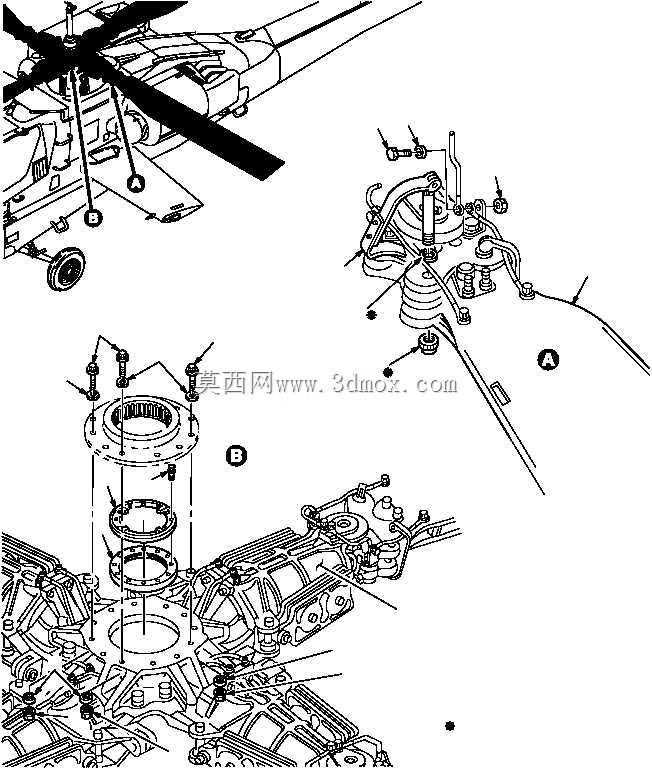

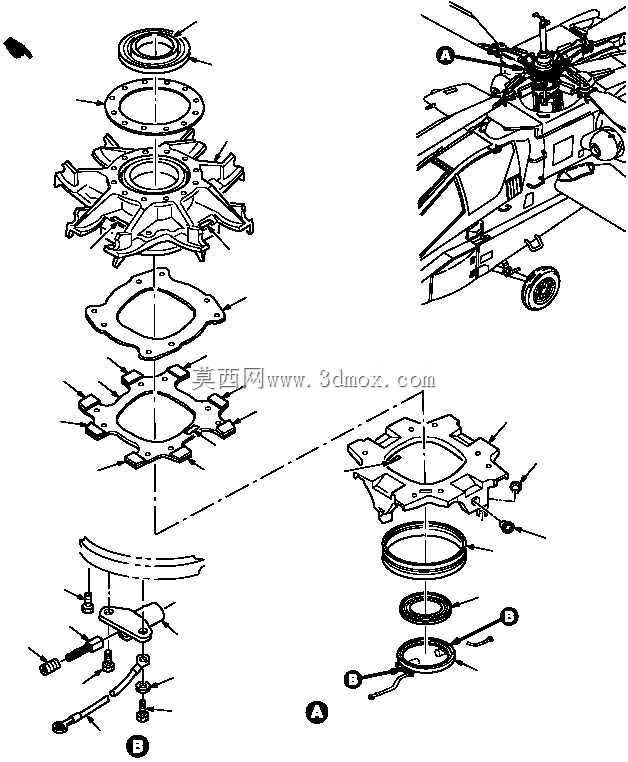

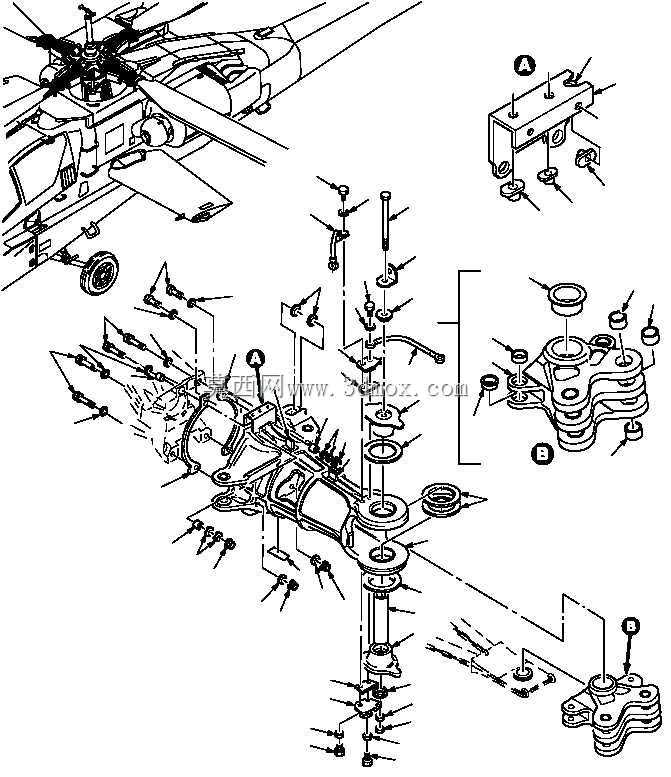

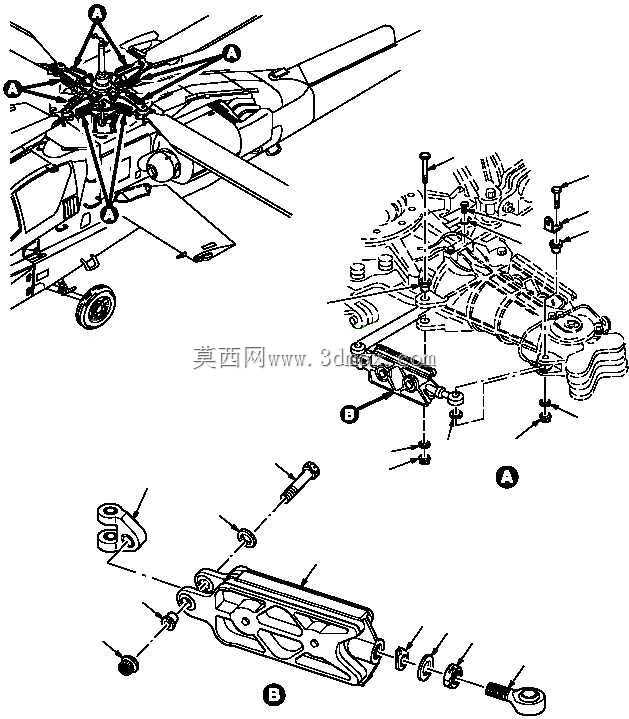

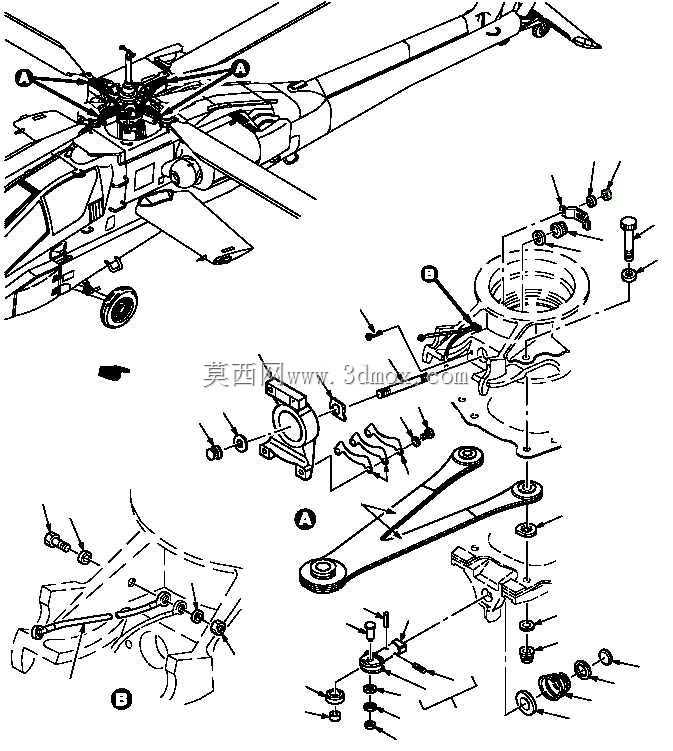

AH-64阿帕奇直升机尾段起落架布局结构

该结构为AH-64武装直升机尾段与尾起落架的系统布局设计，主要应用于军用武装直升机的总体结构研发、飞行力学仿真验证以及航空教学实训场景，在直升机研发流程中承担尾段气动配平、尾部着陆缓冲、尾传动系统安装承载的核心作用。设计过程中首先围绕武装直升机低空突防、大机动过载飞行的工况需求，确定尾段采用半硬壳式薄壁结构，纵向布置多根加强长桁与环形隔框，既保证尾梁、垂尾、平尾的结构刚度，又尽可能降低尾部结构重量，平衡整机重心分布，避免尾部过重导致的飞行配平阻力增加。尾起落架采用摇臂式缓冲结构，安装位置精准匹配尾梁底部的承力隔框，着陆时可通过摇臂转动压缩缓冲器，吸收硬着陆时的冲击载荷，避免冲击载荷直接传递到尾梁结构造成结构损伤，同时起落架的收放边界与尾梁下部蒙皮预留足够安全间隙，防止收放过程中出现运动干涉。垂尾设计采用后掠翼型剖面，在直升机前飞过程中可提供侧向稳定力矩，抵消尾桨工作时产生的侧向载荷，平尾布置在垂尾中段位置，可根据飞行速度调整安装角，在不同飞行速度下为整机提供合适的纵向俯仰力矩，改善直升机的操纵品质。尾段内部预留了尾传动轴、尾桨操纵线系、航电线路的安装通道，所有安装支座的位置均贴合内部隔框的承力点，避免在蒙皮上直接开孔安装部件导致的结构强度下降。外形尺寸方面，尾段总长匹配整机尾力臂设计要求，垂尾高度满足侧向稳定力矩的计算需求，起落架放下后的突出高度保证尾桨离地安全距离，防止起降过程中尾桨触地引发安全事故，所有结构的安装边界均与机身中段、尾桨组件的对接接口完全匹配，可直接用于总体装配干涉检查与系统集成验证。
