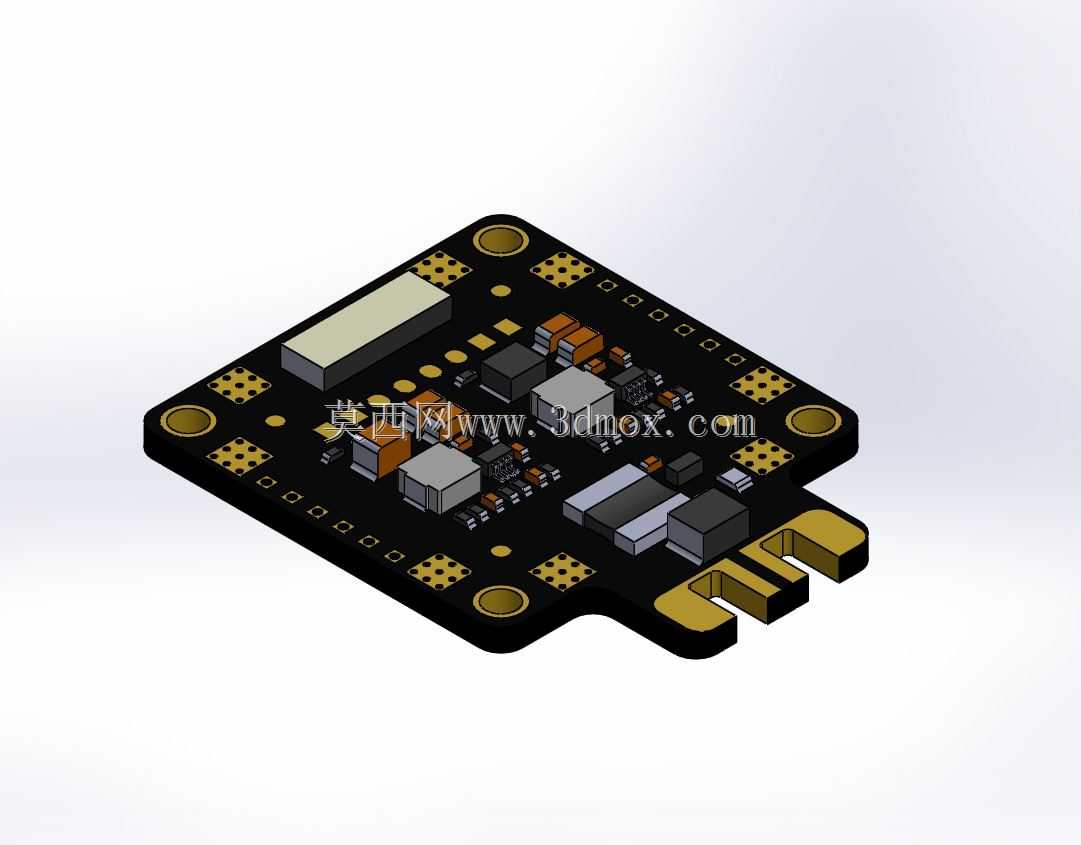

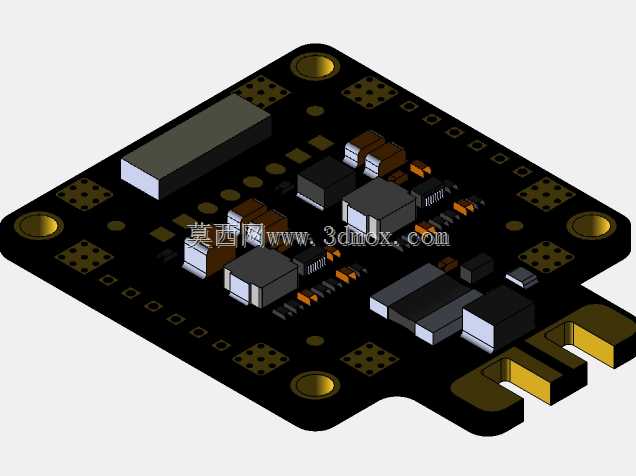

无人机Matek系统配电盘FCHUB-6S结构设计

该配电盘主要应用于多旋翼无人机的飞控供电链路场景，作为整机电源分配的核心载体，承担着将动力电池输入的高压电流稳定分流至飞控、电调、图传、GPS等多个机载用电模块的核心作用，能够有效避免多设备并联接线带来的线路杂乱、接触不良、压降过大等问题，是中小型穿越机、行业作业无人机动力供电系统中不可或缺的配套部件。在实际飞行场景中，该配电盘需要承受大电流持续通断带来的温升考验，同时还要适配无人机紧凑的机腹安装空间，抵御飞行过程中的振动、气流冲击以及温差变化带来的结构形变，保障供电链路全程稳定可靠，不会因供电中断导致飞控失控引发飞行事故。从功能特性来看，这款配电盘集成了多组焊盘接口，可同时支持6S规格锂电池的电压输入，预留了对应不同电流等级的输出焊位，能够匹配不同功率等级的电调与外设供电需求，板载的滤波电容与稳压元件可以过滤动力端电流波动带来的纹波干扰，避免电压杂波影响飞控传感器的采样精度，保障陀螺仪、加速度计等核心传感元件的工作稳定性，板边预留的固定孔位可直接适配主流规格的飞塔安装层级，无需额外改装即可完成堆叠装配。在设计思路上，整体采用异形PCB板型结构，完全贴合无人机机腹中心的安装轮廓，将大电流走线路径做了加宽覆铜处理，降低线路内阻减少发热损耗，接口位置按照机载设备的常规布线方向排布，有效缩短供电引线长度，减少线路冗余带来的重量负担，板上元件全部采用低高度贴片封装，控制整体板厚与元件突出高度，避免堆叠安装时与上层飞控、图传板产生结构干涉。在安装边界层面，板体四角的安装孔位间距匹配标准飞塔安装孔距，整体外轮廓尺寸适配常规五寸、七寸穿越机的中心板安装空间，金手指输出端的伸出长度刚好对应机臂电调的接线方向，安装后不会超出机臂的投影范围，避免飞行过程中与障碍物发生剐蹭，板体边缘做了圆角处理，防止尖锐边角割损机载线材的绝缘层，整体重量控制在极低区间，不会给无人机带来额外的负载负担，有效保障整机的续航与机动性能。
