无人机5.8G可调频视频信号发射模块

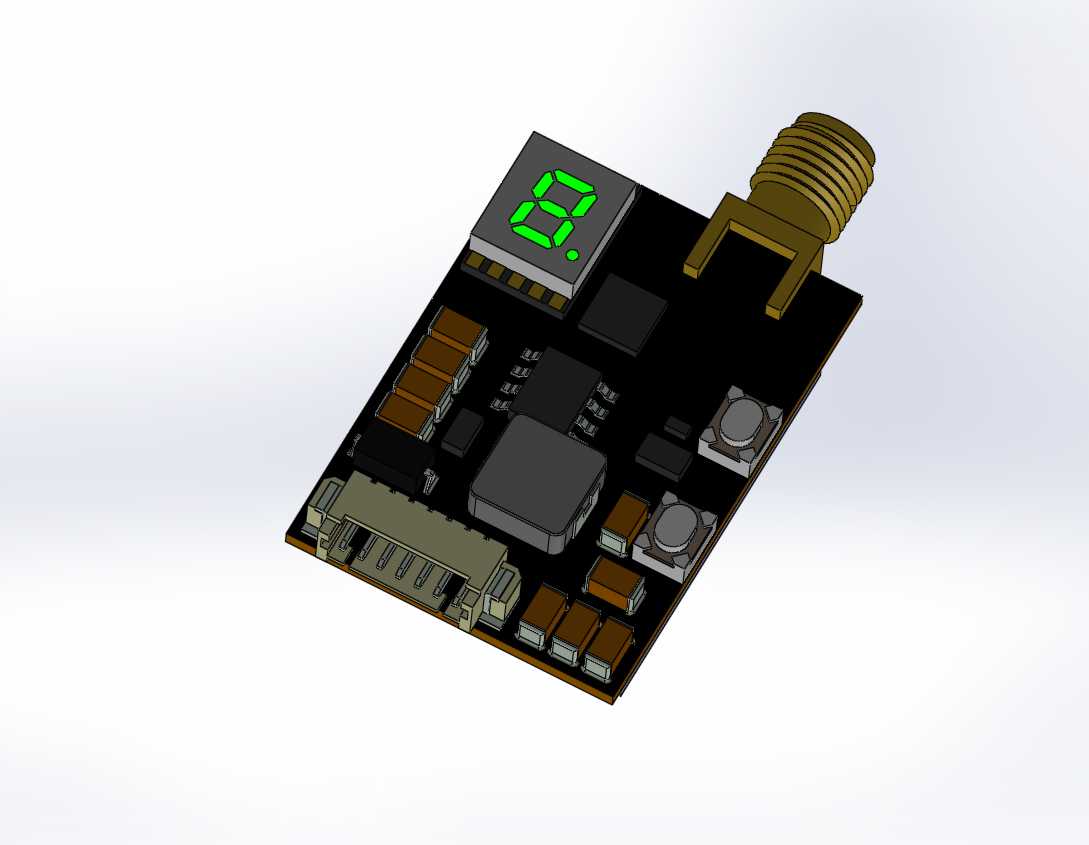

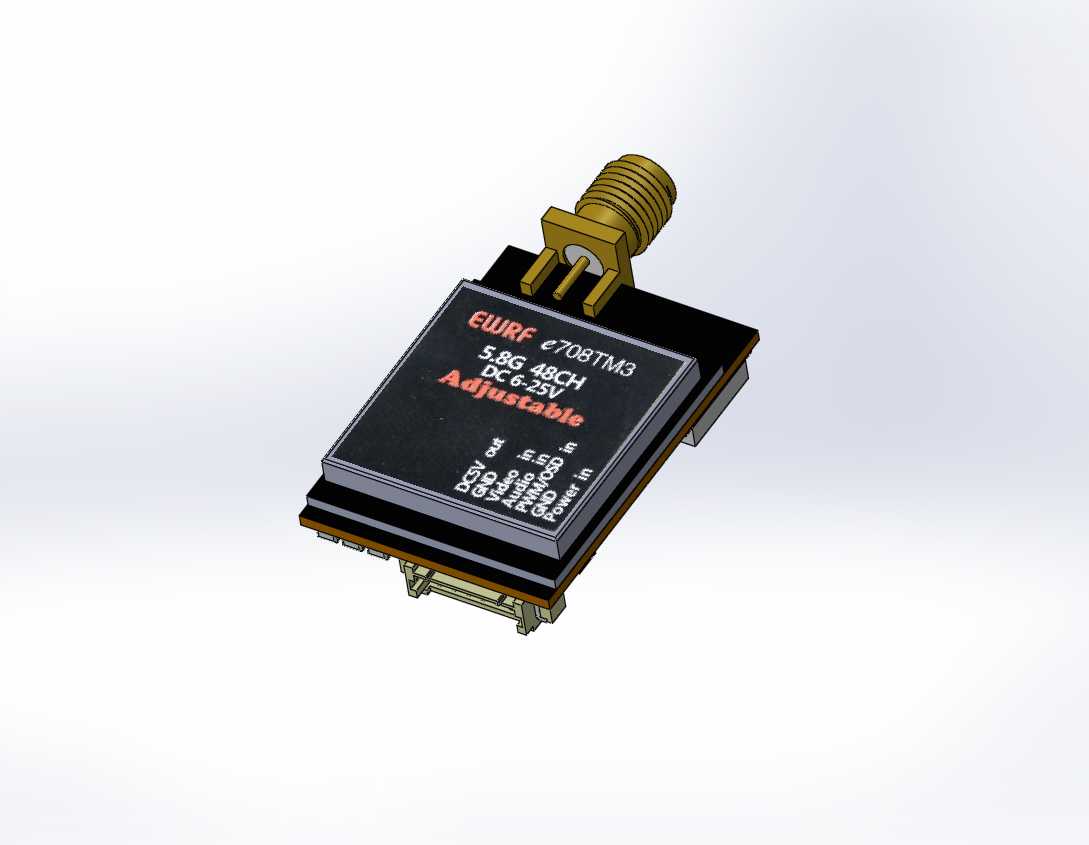

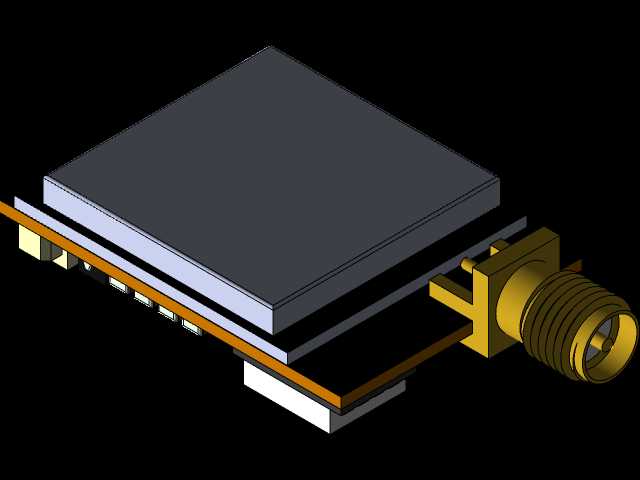

这款图传发射模块是专为小型穿越机、航拍无人机设计的射频信号发射组件，核心作用是将无人机机载摄像头采集的实时画面信号转换为5.8G频段射频信号，传输至地面接收端，为飞手提供第一视角飞行的实时画面支撑，是FPV航模、小型航拍无人机实现超视距飞行、实时取景操控不可或缺的核心配件。在实际应用场景中，这类模块广泛适配轴距100mm到300mm区间的各类小型无人机，既可以用于休闲娱乐类航模飞行的图传支撑，也能适配小型行业巡检无人机的短距离实时画面传输需求，凭借紧凑的体积和稳定的信号表现，在轻量化航模改装、小型无人机DIY组装领域有着极高的应用普及率。从功能特性来看，该模块支持48个通信频道切换，可通过板载拨码开关完成频点调整，能够在多机同场飞行的场景下灵活选择无干扰频点，避免同频段信号串扰影响飞行安全；模块支持6-25V宽电压输入，可直接适配无人机主流的2S到6S锂电池供电回路，无需额外加装电压转换模块，大幅简化装机接线流程；板载SMA标准射频接头，可灵活搭配不同增益的棒状天线、平板天线使用，根据飞行场景的传输距离需求更换适配天线，兼顾近距灵活飞行与远距飞行的信号覆盖需求。在设计思路上，这款模块采用了板载集成化布局，将射频处理电路、电源稳压电路、频点控制电路全部集成在单块PCB基板上，最大化压缩模块整体体积，适配小型无人机局促的机内安装空间；射频接头采用侧置卧式安装设计，天线安装后不会额外增加模块竖向高度，能够适配薄型机架的夹层安装需求，避免天线突出机身过多导致飞行中磕碰损坏；模块底部预留标准排针接口，可直接与飞控板、摄像头的对应排针对插连接，无需额外焊接接线，降低普通航模爱好者的装机难度。从安装边界来看，模块主体PCB为矩形结构，边角做了圆弧倒角处理，避免装机时尖锐边角划伤线材或其他机载配件，整体安装孔位间距适配主流航模机架的通用安装孔距，可直接通过螺丝固定在机架的安装位上，也可通过双面泡棉胶粘贴固定在机架夹层中；模块整体厚度控制在较低水平，安装后不会与机架上层的飞控、电池等部件产生结构干涉，板载元件全部采用低高度贴片封装，表面无突出的高尺寸元件，进一步压缩了安装所需的竖向空间，能够适配各类紧凑布局的小型无人机装机需求。
