CC3Devo飞控板及透明防护外壳结构

　　这套三维结构围绕小型多旋翼无人机的核心控制单元展开，主体包含CC3D-evo飞行控制器电路板、针脚接插件、接口元件以及半透明防护外壳。飞控板在整机中承担姿态感知、信号采集与飞行控制输出的作用，通常安装在四旋翼、六旋翼等小型无人机机身中心位置，靠近整机重心，以降低振动偏心和安装偏差对陀螺、加速度计数据的影响。

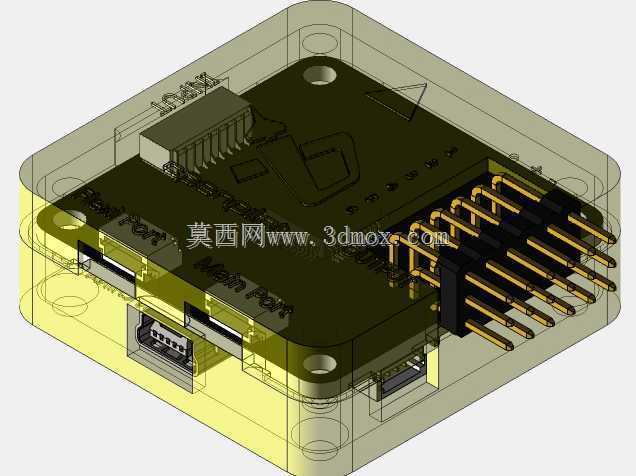

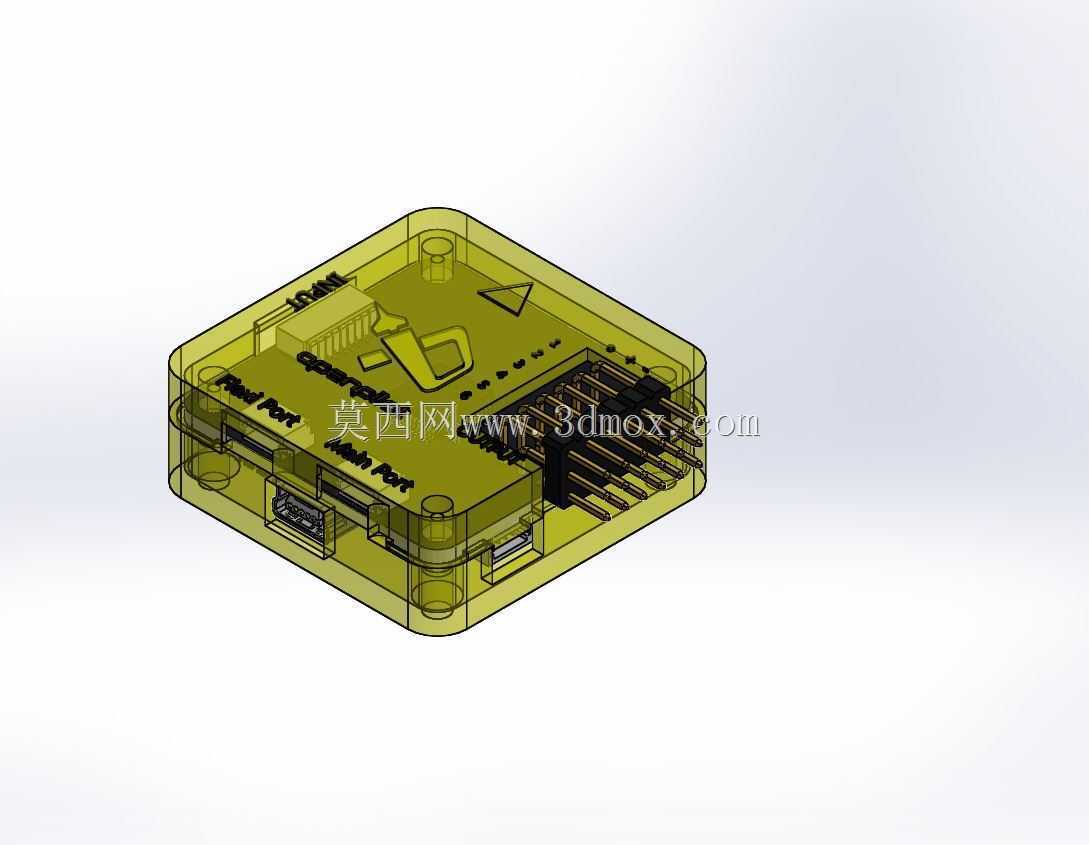

　　从实际装机场景看，飞控并不是孤立存在的电子件。它需要通过排针与接收机、电调信号线、电源模块以及外部调试接口连接，因此模型中对板边针脚的排布、接口朝向和外壳开孔都进行了表达。防护壳采用透明罩体形式，既能在装机后观察板上指示灯、接口插接状态和丝印标识，也能减少螺旋桨气流、线束摩擦、轻微碰撞和灰尘对电路板的影响。透明材质在结构验证时还有一个实际好处：装配完成后不必反复拆壳，即可确认内部排针是否插偏、接插件是否到位。

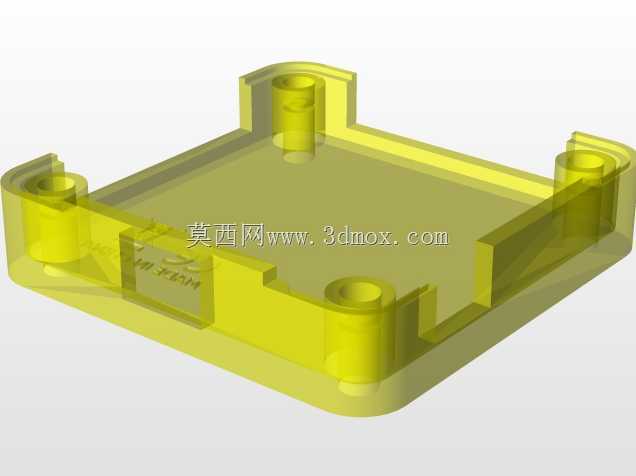

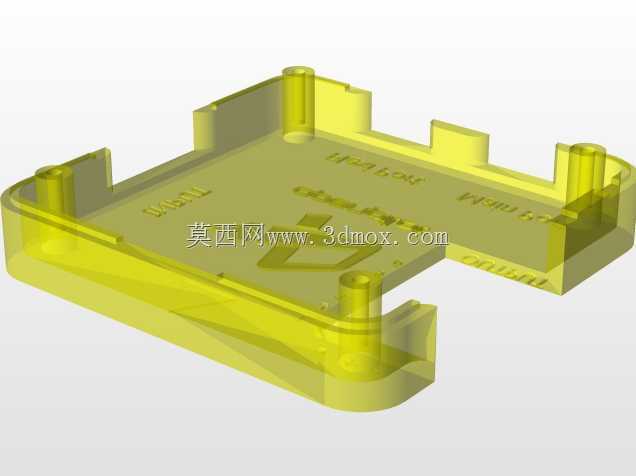

　　外壳轮廓随电路板外形展开，四角设置立柱和安装孔位，柱体高度为电路板元件预留空间，避免壳体内壁压到电容、针脚或接口。板边多处开槽与接口位置对应，主信号排针区域保持开放，方便多根电调信号线和接收机线接入；侧面预留微型接口通道，用于调试连接。壳体边角做了加厚和过渡处理，在无人机起降振动、维修拆装以及轻微坠机冲击下，能够把载荷分散到安装柱和壳体边缘，而不是直接作用在PCB薄弱位置。

　　结构设计时需要重点控制安装边界。飞控板本身属于低高度电子组件，但加上排针、线束插头和外壳后，垂直方向占用空间会明显增加。若安装在机身夹层中，不能只按PCB厚度预留位置，还要计入针脚高度、插头压线弯曲半径以及壳体与线束之间的间隙。水平方向上，外壳四角安装孔决定了固定方式，孔位应与机身中心板或减震安装座匹配；若通过减震柱安装，还要考虑减震柱压缩量和飞控随振动产生的微小位移，避免外壳碰到机臂、电源线或图传设备。

　　飞控的朝向对飞行调试也很关键。模型中板卡上的方向标识、接口丝印和外壳外形保持对应关系，装配时可据此确认机头方向。若外壳旋转安装或孔位对称但方向标识被遮挡，容易造成飞控坐标轴与机身方向不一致，进而影响自稳、定高和导航控制。透明壳在这一点上降低了误装概率，即使整机线束较多，也能透过壳体快速核对板卡箭头与机头方向。

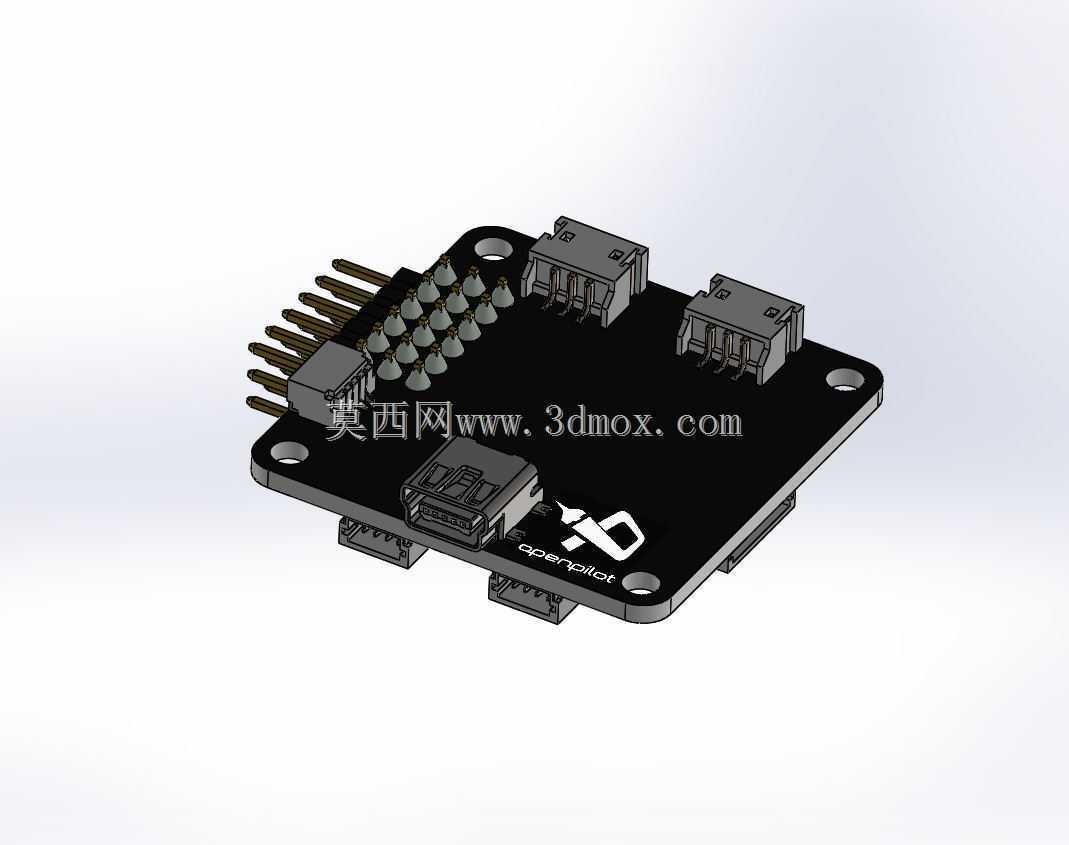

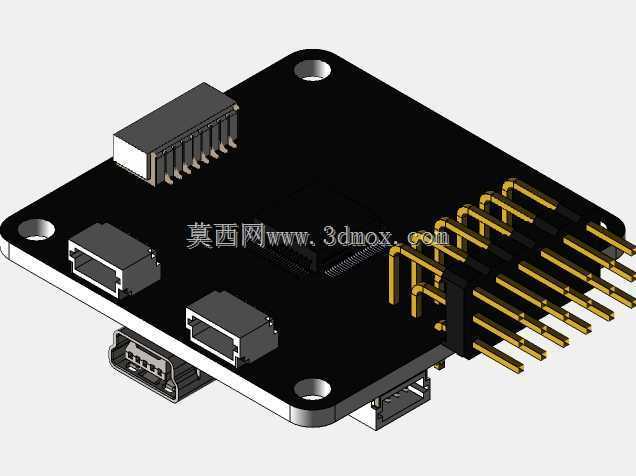

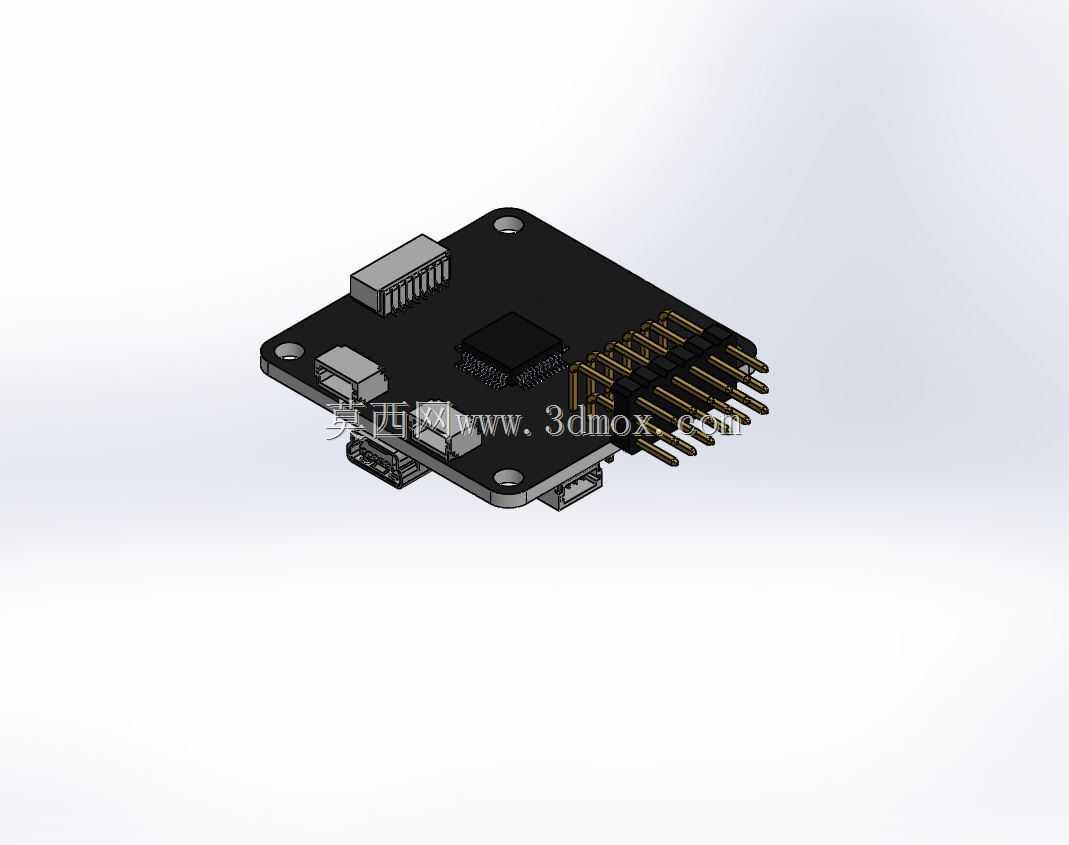

　　电路板部分的建模重点不在复杂曲面，而在元件占位和装配关系。排针采用连续针座表达，能够反映信号线插接后的真实空间占用；板上接口、固定孔和主要芯片区域以实体形式保留，便于检查外壳内部是否干涉。外壳内壁与高元件之间应保留适当安全间隙，尤其在针脚区域，线束插头插入后会高出板表面，若壳体下压过紧，可能导致针座受力、接触不良或焊点开裂。

　　在无人机整机布局中，飞控通常位于电池、电调、接收机和图传模块之间。防护壳不仅提供物理保护，也帮助形成明确的维修边界。调试人员可以先将飞控固定在中心板上，再沿外壳开口整理信号线；维护时拆下外壳即可观察接线，不必大范围移动整机线束。对于教学、样机验证和小批量装机来说，这种带壳飞控结构能够同时满足电子连接、方向识别、安装固定和日常防护需求，也为后续改型外壳、增加减震座或调整机身安装孔提供了直接的三维参考。
