大型休闲四旋翼无航拍无人机结构设计

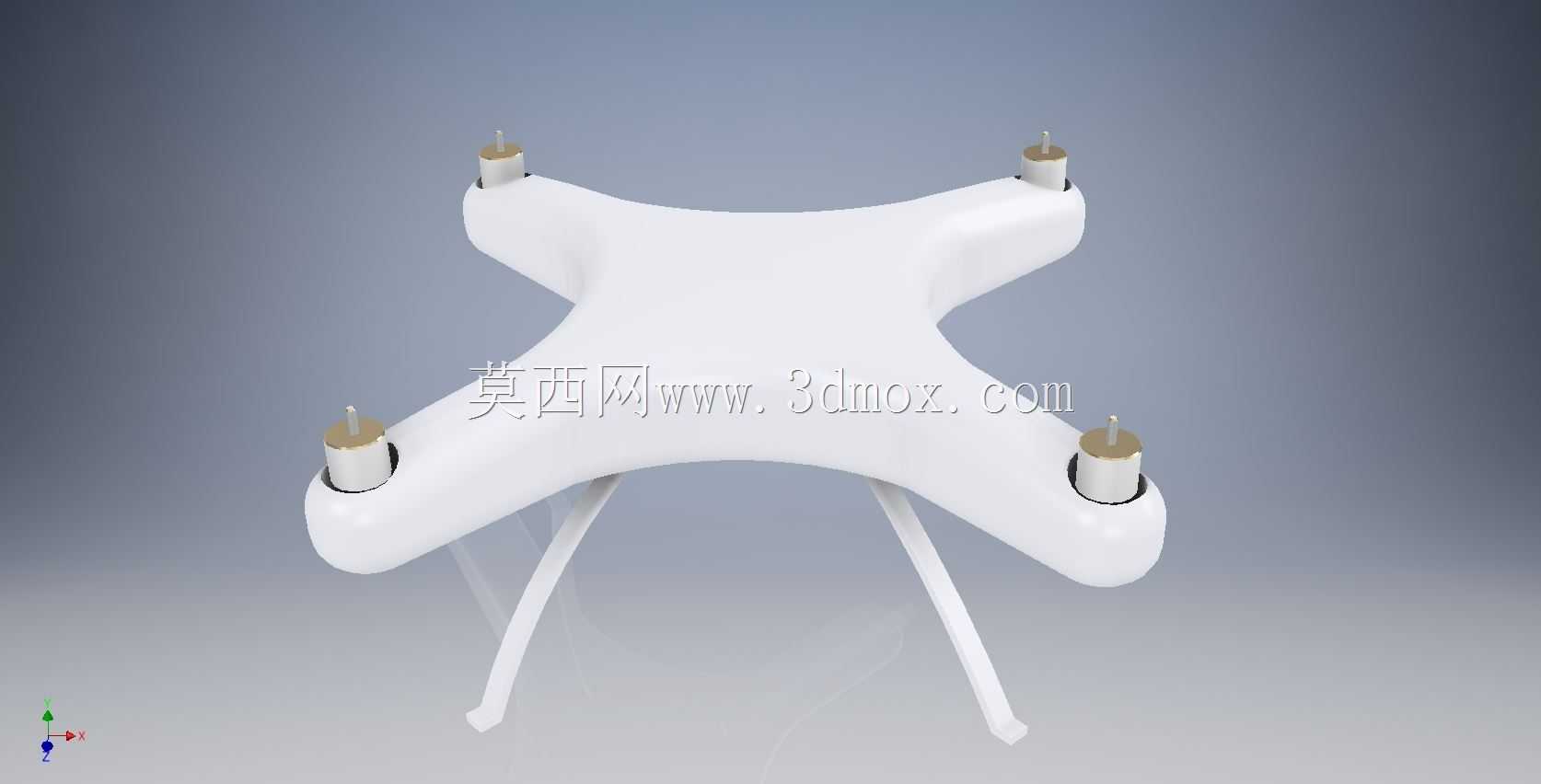

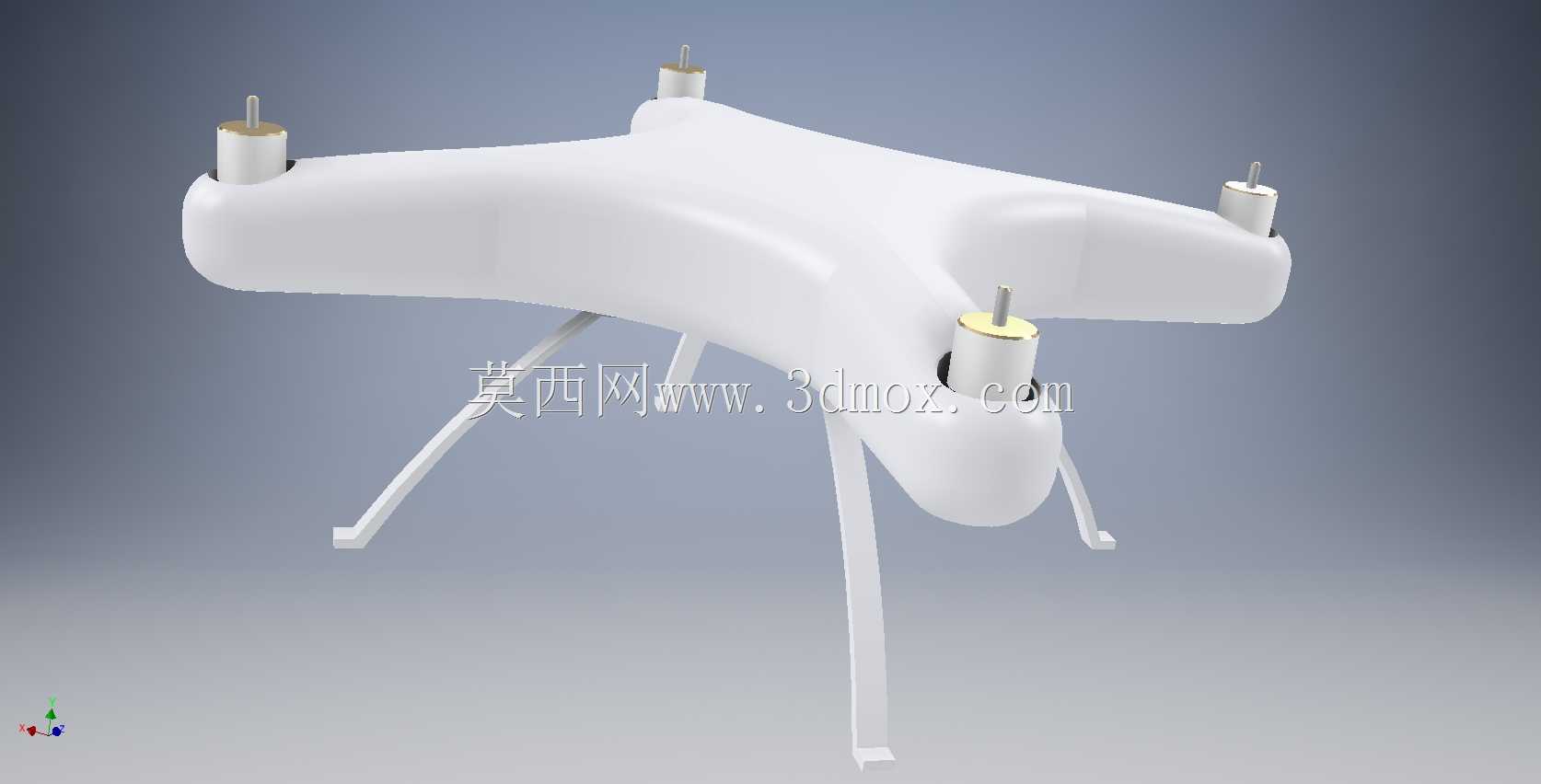

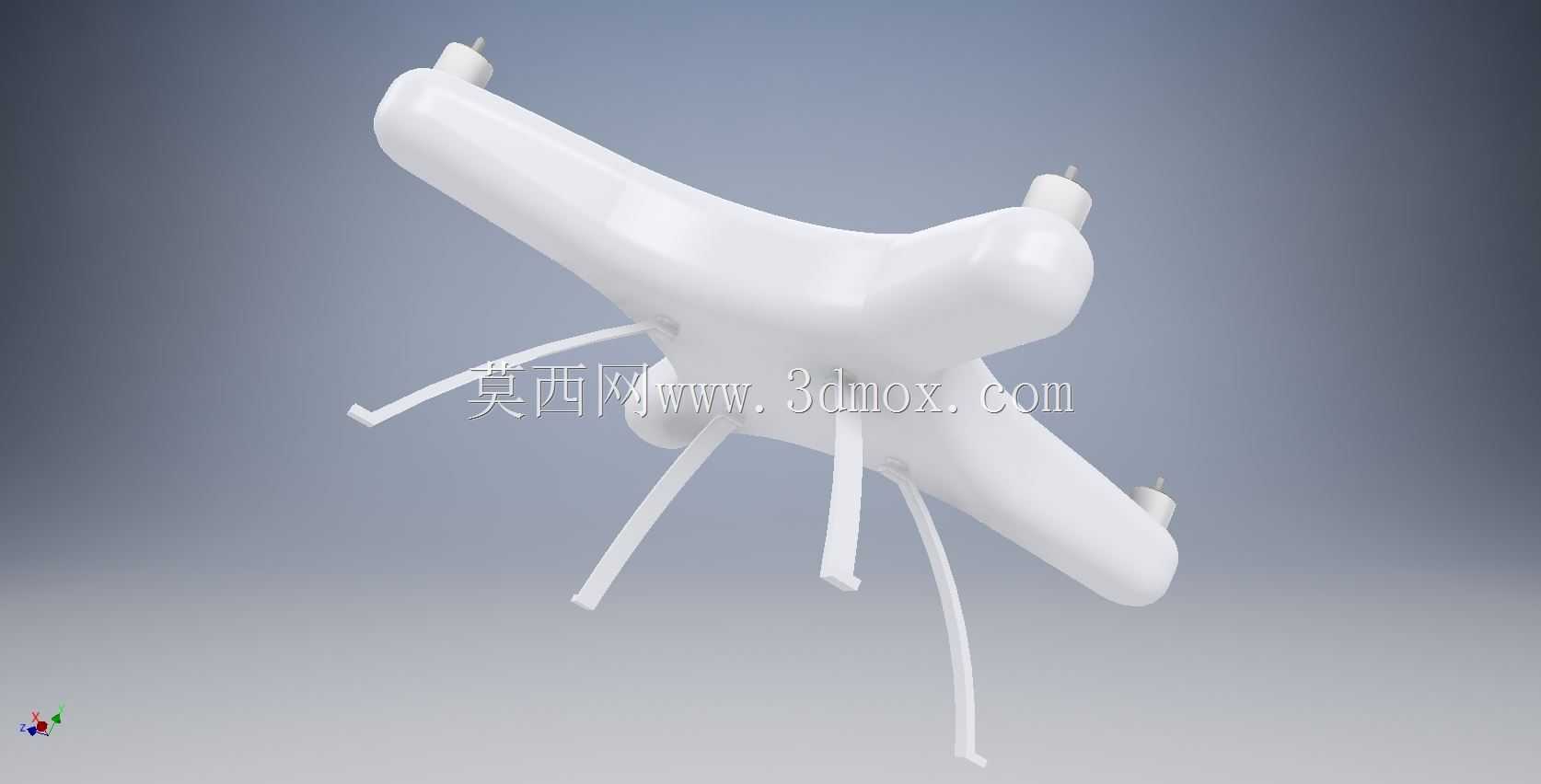

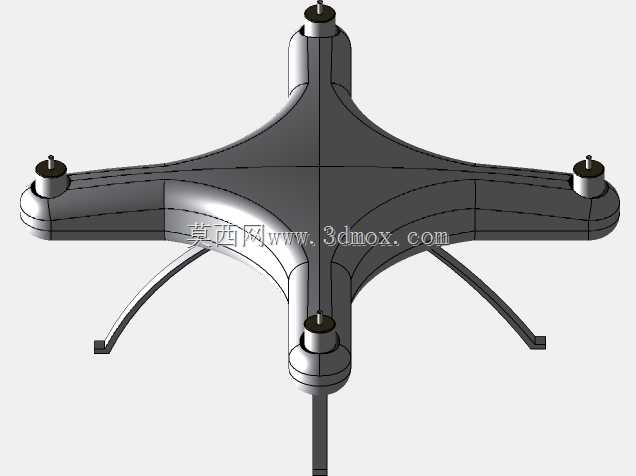

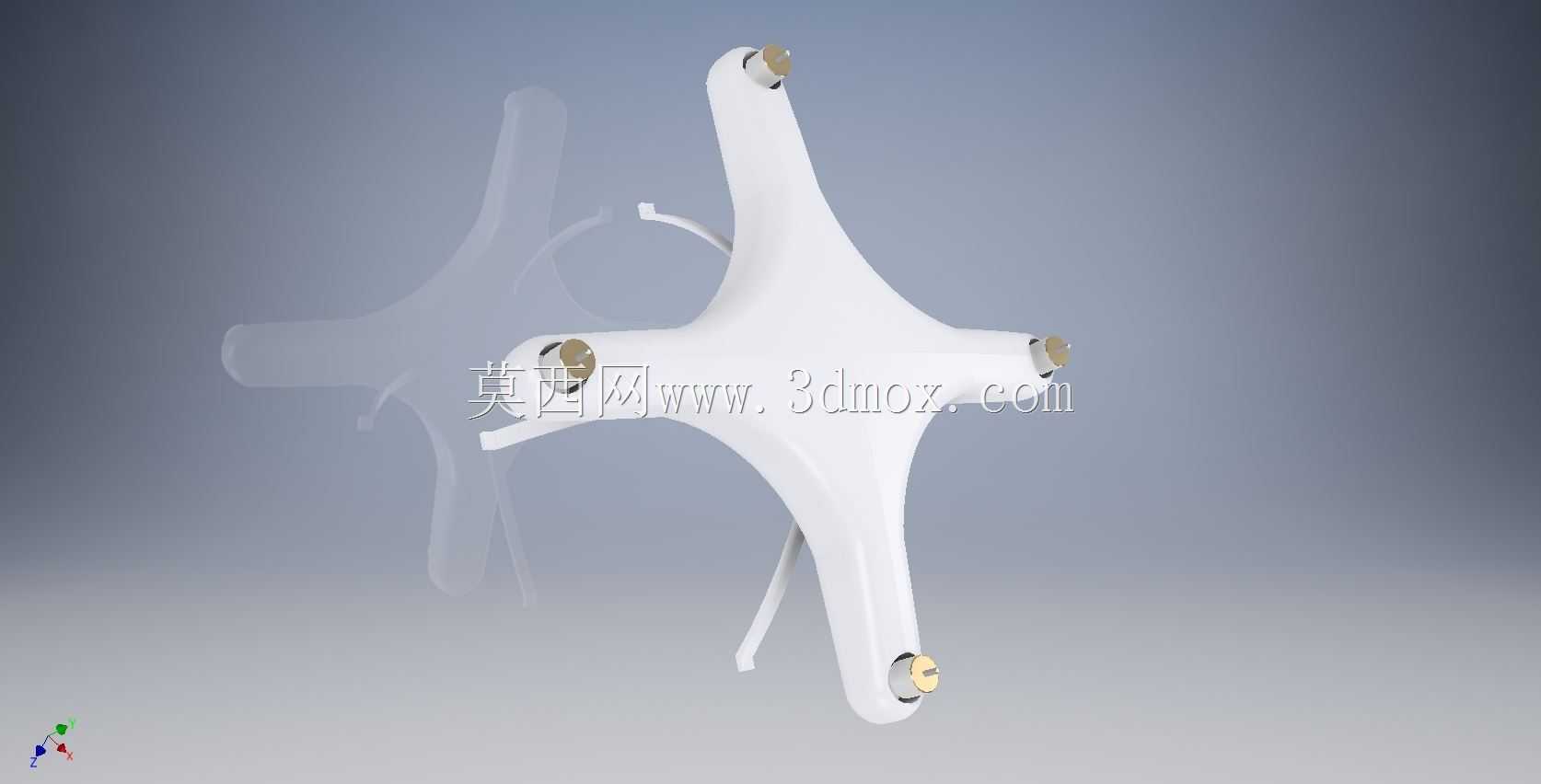

这款四旋翼飞行器定位大型休闲航拍替代类航模产品，整体参考成熟消费级无人机的经典X型机架布局，核心设计思路围绕轻量化机身、充足动力冗余、高飞行稳定性展开，适配户外休闲飞行、航模爱好者DIY改装、初级飞手练习等多元应用场景，可满足普通消费者日常户外飞行娱乐、航模教学实操训练、高校科创类飞行器设计验证等实际用途。机身采用24英寸×24英寸的方正安装边界尺寸，整体机架采用一体化流线型上壳设计，外壳曲面做了大弧度圆角过渡处理，既能够降低飞行过程中的空气阻力，也能在发生轻微擦碰时分散冲击力，减少机架碎裂的风险。机臂从中心机身向四个方向等角度延伸，末端预留了标准的动力电机安装位，可适配常规22系列、23系列外转子无刷电机，安装座做了加厚凸台结构，能够抵消电机高速运转产生的振动，避免振动传递到机身中部影响飞行姿态传感器的检测精度。起落架采用细长型高韧性支脚设计，从机臂下方向外倾斜延伸，支脚末端做了圆弧收边处理，既能够保证降落时的支撑稳定性，避免机身底部直接接触地面造成磨损，也能在硬着陆时通过自身微小形变吸收冲击能量，保护核心机身上的电子元器件。整机设计阶段未预留摄像头安装位，核心定位偏向纯飞行操控体验，省去了航拍相关的减震、图传安装结构，进一步降低了机身自重，能够预留更多的载荷空间给动力电池，提升单次飞行的续航时长。机身中部的设备舱做了平整化内仓设计，可根据飞手的实际需求灵活布置飞控板、电调、电池、接收机等核心电子部件，仓内预留了多组标准安装孔位，兼容市面上主流的航模电子设备安装尺寸，无需额外打孔改装即可完成组装。机臂与中心机身的衔接位置做了加厚加强筋处理，能够抵消大马力电机运转时产生的扭力形变，避免长时间飞行后机臂出现松动、偏移的问题，保障飞行过程中的姿态一致性。整机外形线条简洁流畅，没有多余的突出结构，既降低了飞行过程中的风阻系数，也便于日常的收纳与携带，适合户外休闲场景下的快速组装、起飞操作。
