AIM-54远程雷达制导空空导弹结构设计

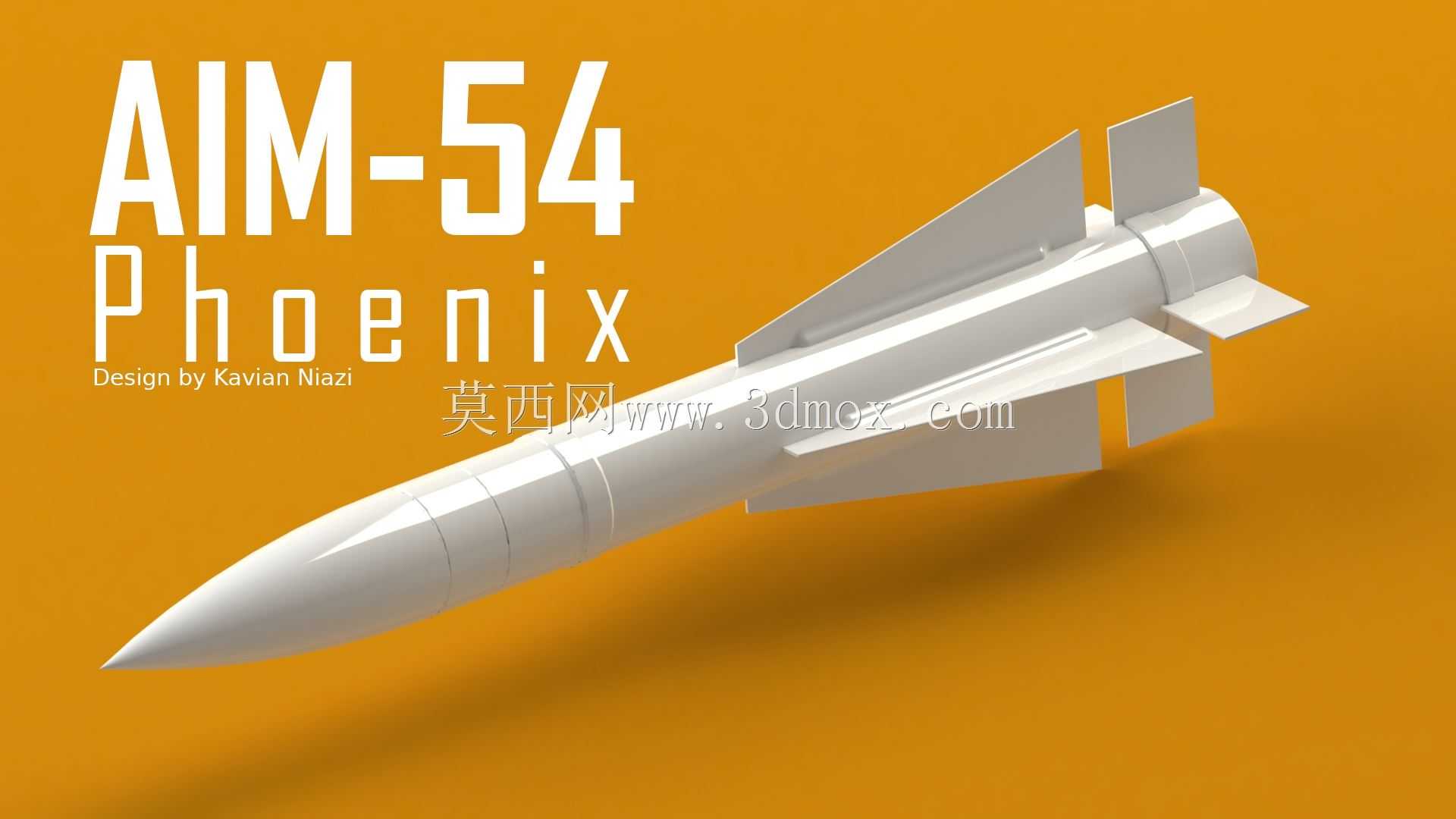

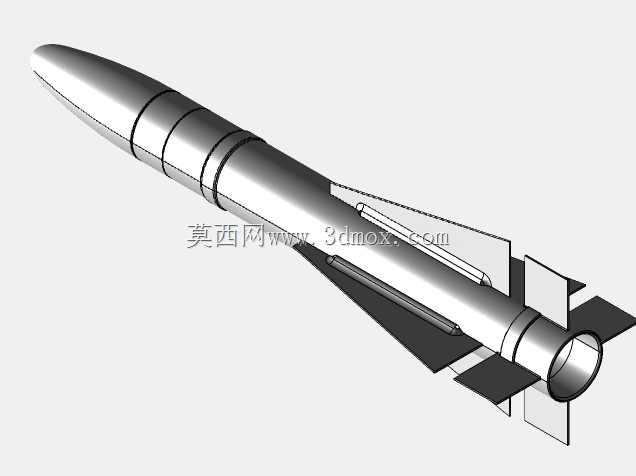

本次呈现的AIM-54远程空空导弹三维结构设计，围绕舰载重型制空战斗机的远程拦截作战需求展开，核心服务于舰队防空圈外围的目标拦截场景，可在载机平台上实现多弹密集挂载，针对高速突防的敌方空中目标完成超视距打击任务。从实际作战用途来看，该型导弹作为配套重型舰载机的核心远程制空武器，主要承担远距离拦截敌方轰炸机、巡航导弹以及重型战斗机的任务，能够在敌方防空火力圈外发起攻击，为己方舰载机编队和舰队构建外层防御屏障，单架载机可同时挂载多枚该型导弹，实现多目标同时跟踪打击，大幅提升单波次拦截的作战效率。在产品功能特性层面，该导弹采用雷达制导体制，具备射程远、飞行速度快、战斗部威力大的特点，弹体设计充分考虑高速飞行过程中的气动稳定性，弹翼与尾翼的布局经过多轮气动仿真优化，能够在不同飞行高度、不同速度工况下保持稳定的飞行姿态，制导舱段、战斗部舱段、动力舱段、控制舱段的模块化分区设计，既满足各系统的安装空间需求，也便于日常维护检测时的快速拆装。从设计思路来看，整体弹体采用旋成体气动布局，尖锐的锥形弹头能够有效降低高速飞行时的空气阻力，减少激波带来的飞行阻力增量，弹身中部布置的大后掠角弹翼为导弹飞行提供主要升力，尾部的全动控制舵面与弹翼配合，实现飞行过程中的姿态快速调整，确保导弹在追踪高机动目标时具备足够的机动过载能力。弹体各舱段的连接采用标准化的环形对接结构，保证同轴度的同时提升连接强度，能够承受导弹发射及大过载机动时的结构载荷。在外形尺寸与安装边界设计上，弹体整体长径比经过优化，既保证动力舱段有足够的装药空间来实现远射程需求，也适配载机机翼挂点、机腹半埋挂点的安装尺寸限制，弹翼的展开尺寸充分考虑载机起降、甲板调度、机库存放时的空间边界，避免与载机结构、甲板设施发生干涉，挂点接口尺寸匹配载机标准挂架的安装要求，能够实现快速挂载与拆卸，提升地面保障作业的效率。弹体表面的结构细节设计充分还原实弹的工艺特征，包括舱段对接的接缝、制导舱的雷达罩结构、尾翼的作动机构整流罩等细节，既保证模型的结构还原度，也能直观呈现导弹的整体结构布局，可用于航空装备教学、作战场景仿真演示、军事装备科普展示等多个场景，帮助相关人员直观理解远程空空导弹的结构组成与气动设计逻辑。
