鲁格10/22枪械皮卡汀尼导轨接收器模型

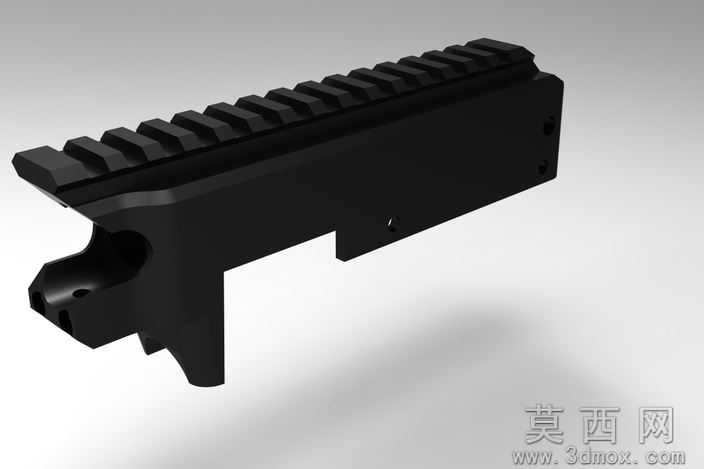

本模型为鲁格10/22步枪配套的上机匣接收器三维设计作品，建模阶段首先参考鲁格10/22原厂接收器的实物测绘尺寸，先绘制主体轮廓的二维草图，通过拉伸、切除、倒角等基础特征构建接收器的基体结构，再针对顶部皮卡汀尼导轨的齿形结构进行阵列特征建模，严格按照军用标准皮卡汀尼导轨的齿距、槽宽、高度参数进行尺寸约束，同时预留出枪管安装孔、扳机组件固定孔、销钉定位孔等装配接口，所有特征均添加全约束参数，可根据改装需求快速调整尺寸。参数设计层面，模型整体尺寸适配鲁格10/22步枪的标准安装位，皮卡汀尼导轨的相邻齿槽中心距为标准的5.23mm，槽宽3.06mm，导轨总长度覆盖上机匣顶部全长，可兼容各类标准战术附件的安装，所有安装孔位的孔径、孔距均与原厂零件保持一致，无需二次修改即可完成虚拟装配验证。渲染材质方面，模型采用哑光黑色硬质阳极氧化铝合金材质预设，还原真实枪械接收器的表面质感，添加了轻微的金属颗粒纹理与边缘磨损效果，渲染时采用45度侧光打光，突出导轨齿形的立体感与接收器的结构轮廓，效果图清晰展示各部位的结构细节。结构原理上，该接收器作为鲁格10/22步枪的核心承载部件，顶部皮卡汀尼导轨用于安装瞄准镜、红点瞄具等战术附件，内部空腔用于容纳枪机往复运动的轨道，前端定位孔与枪管节套配合固定，下部的连接结构与下机匣扳机组件完成锁紧，整体结构在保证强度的前提下做了轻量化的壁厚优化。软件兼容层面，模型提供STEP、IGES通用中间格式，可直接导入SolidWorks、UG、Pro/E、Catia等主流三维CAD软件进行编辑修改，同时包含Alibre Design原生源文件与STL格式文件，可直接用于3D打印手板验证，无需额外的格式转换操作。研发教学应用层面，该模型可作为枪械结构设计课程的教学案例，帮助学习者理解轻武器上机匣的装配逻辑与皮卡汀尼导轨的标准规范，也可用于鲁格10/22步枪改装配件的研发参考，通过虚拟装配验证改装配件的适配性，减少实物开模的试错成本，同时也可作为枪械爱好者进行周边配件二次创作的基础模型使用。
