空气蒸馏厂完整工艺管道系统三维设计

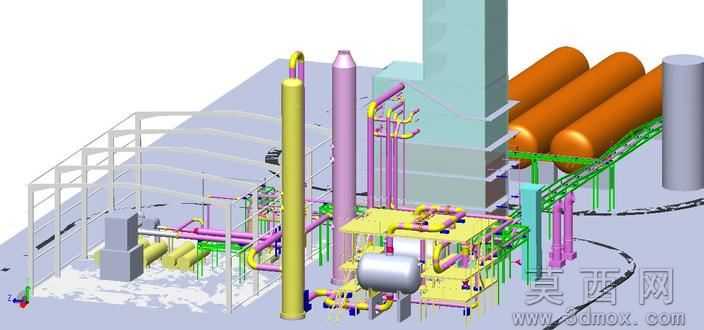

本模型为完整空气蒸馏厂工艺管道系统的三维设计成果，建模阶段采用自顶向下的装配设计思路，首先完成厂区整体布局的骨架模型搭建，依据蒸馏工艺的物料流向依次定位核心塔器、储罐、压缩机组等主设备的安装位置，再逐段完成工艺管道、管架、阀门、仪表接口的细节建模，所有管线的走向、坡度、连接点位均严格匹配空气蒸馏工艺的实际安装规范，每一个管段的管径、壁厚参数都经过工艺核算匹配对应输送介质的流量压力要求，避免出现工艺干涉问题。参数设计层面，模型完整还原了蒸馏系统不同工段的参数差异，原料气输入段、压缩增压段、换热精馏段、成品存储段的管线分别设置了对应口径与连接形式，卧式储罐、立式精馏塔、压缩机组的接口尺寸完全匹配对应管线规格，管架的支撑间距、安装高度均符合化工管道设计的相关标准，可直接用于工艺方案的校核验证。渲染材质环节针对不同设备与管线做了区分设置，工艺管道根据输送介质类型匹配了对应的标识色，蒸汽管线采用紫色材质、工艺物料管线采用黄色材质、公用工程管线采用绿色材质，储罐、塔器等静设备采用金属哑光漆面材质，压缩机组等动设备采用铸铁与不锈钢组合材质，地面设置了厂区硬化地面的混凝土纹理，整体渲染效果直观清晰，可清晰区分不同功能的系统单元。结构原理上，模型完整还原了空气蒸馏的完整工艺流程，原料空气经前置过滤后进入压缩机组完成增压，增压后的气体经管线输送至换热单元完成温度调节，再进入精馏塔通过蒸馏分离实现不同组分的分馏提纯，成品介质经管线输送至卧式储罐组完成存储，整套系统通过管架实现管线的分层排布，既满足工艺流向要求，也预留了足够的检修操作空间。软件兼容方面，模型原生基于SolidWorks2009平台搭建完成，同时导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件，不同软件环境下均可完成模型的编辑、修改与工程图导出工作，不会出现特征丢失、装配错位等兼容问题。研发教学应用层面，该模型既可以作为化工工艺、过程装备与控制工程相关专业的教学案例，帮助学生直观理解蒸馏装置的整体布局与管道排布逻辑，也可作为同类蒸馏厂区方案设计的参考模板，辅助设计人员快速完成初步方案的布局搭建与工艺验证，缩短项目前期的设计周期，同时也可用于企业新员工的工艺培训，帮助运维人员快速熟悉整套蒸馏系统的设备分布与管线走向。
