涡轮增压器叶轮精密结构设计方案

涡轮叶轮作为涡轮增压器的核心做功部件，广泛应用在车用动力系统、工业压缩机组、小型航空动力装置、船舶辅助动力单元等场景中，是实现流体能量与机械能高效转换的关键载体。在车用动力领域，这类叶轮安装在发动机排气侧，承接高温高压排气的冲击动能，带动同轴的压气机叶轮完成进气压缩，能够在不增加发动机排量的前提下大幅提升动力输出，同时优化燃油燃烧效率、降低尾气排放；在工业压缩场景中，同结构的叶轮可作为离心式压缩机的核心转子部件，为工业管网、化工流程提供稳定的压缩气源，适配不同压力等级的流体输送需求。

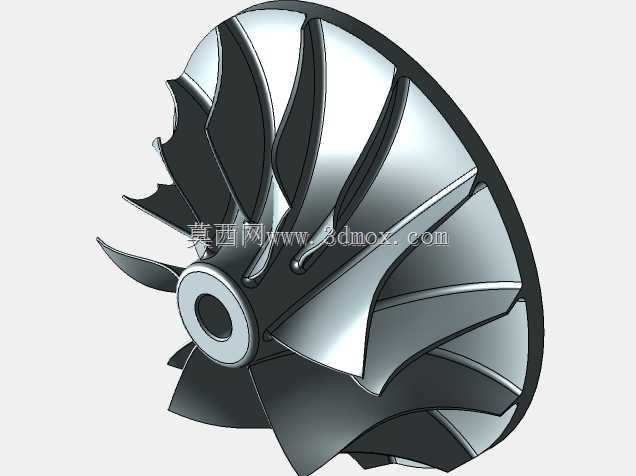

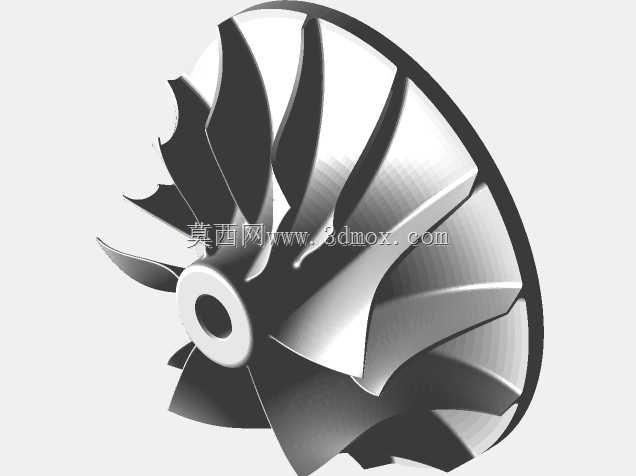

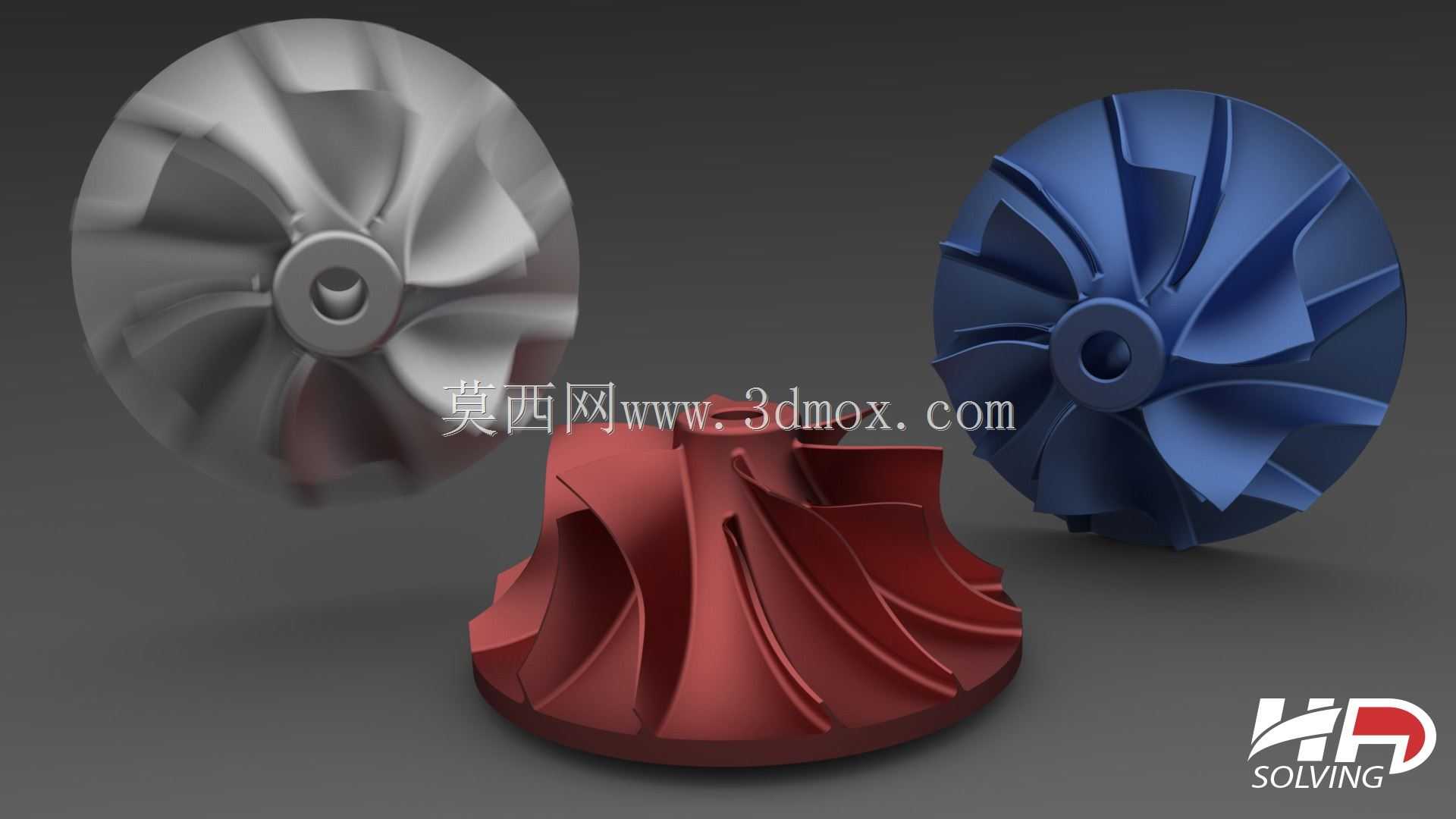

本次设计的涡轮转子叶轮，核心功能是实现流体动能到旋转机械能的高效转换，设计过程中重点围绕气动效率与结构强度两个核心维度展开。叶片型线采用三元流理论进行拟合优化，每一片叶片的曲面曲率都沿着流体流动方向平滑过渡，能够减少流体在叶片表面的流动分离与涡流损失，让气流能够顺着叶片曲面顺畅导向出口，最大化将流体的冲击能量转化为转子的旋转扭矩。叶轮整体采用一体式轮盘与叶片融合结构，不存在叶片与轮盘的连接接缝，从结构根源上避免了高速旋转下连接部位的应力集中问题，能够承受每分钟数万转的高转速工况下的离心载荷，同时适配排气侧的高温工作环境，减少长期运行下的结构蠕变风险。

在外形尺寸与安装边界设计上，叶轮中心设置标准的同轴安装孔，孔位带有定位台阶结构，能够与配套的转子轴实现精准的轴向定位与周向固定，保证转子整体的动平衡精度，避免高速运转下出现偏心振动。叶轮的轮盘外缘直径、叶片出口高度、叶片安装角度都经过匹配性校核，既能够适配对应排量级别的增压器壳体安装腔尺寸，不会出现转动过程中与壳体的刮擦干涉，又能保证流体流道的通流面积匹配设计流量要求，让叶轮在额定工况点始终处于高效运行区间。叶片前缘做了小圆角钝化处理，能够降低气流冲击带来的前缘磨损，延长部件的使用寿命，轮盘背面的结构做了等强度优化，在保证结构刚度满足要求的前提下尽可能降低转子整体重量，减少转子轴的支撑载荷，提升整套转子系统的运行稳定性。
