任天堂Switch便携式手柄舒适握把结构设计

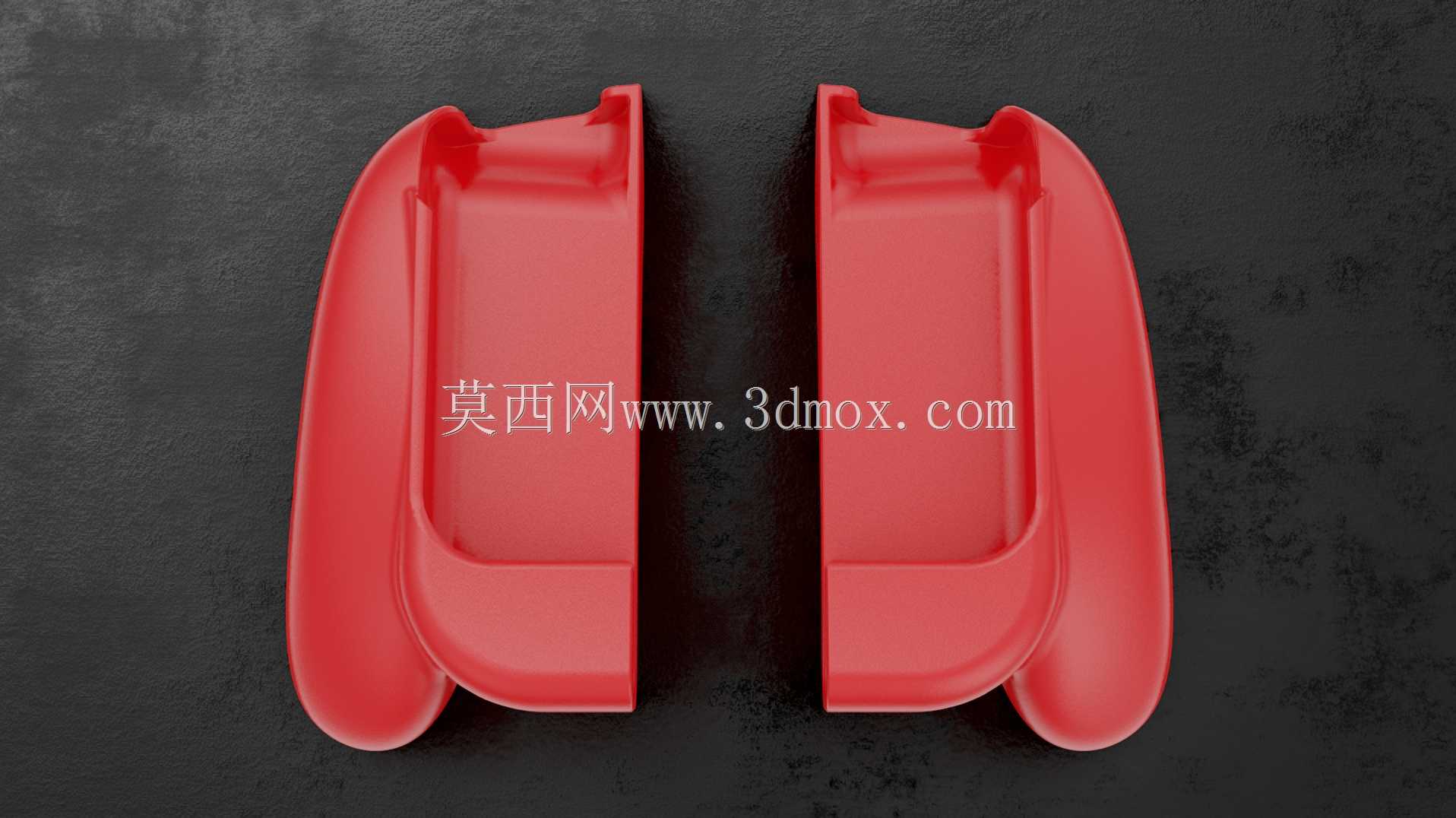

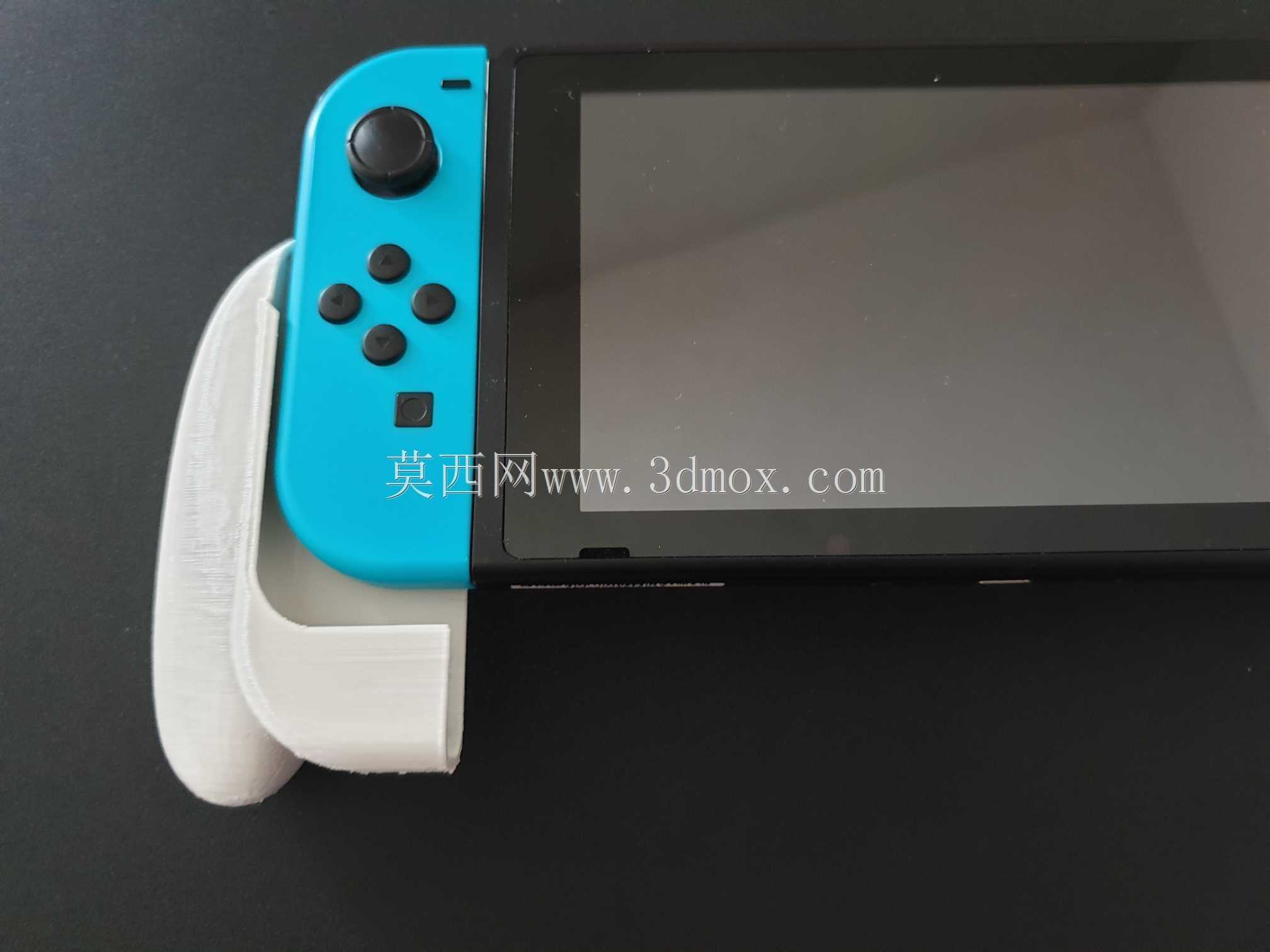

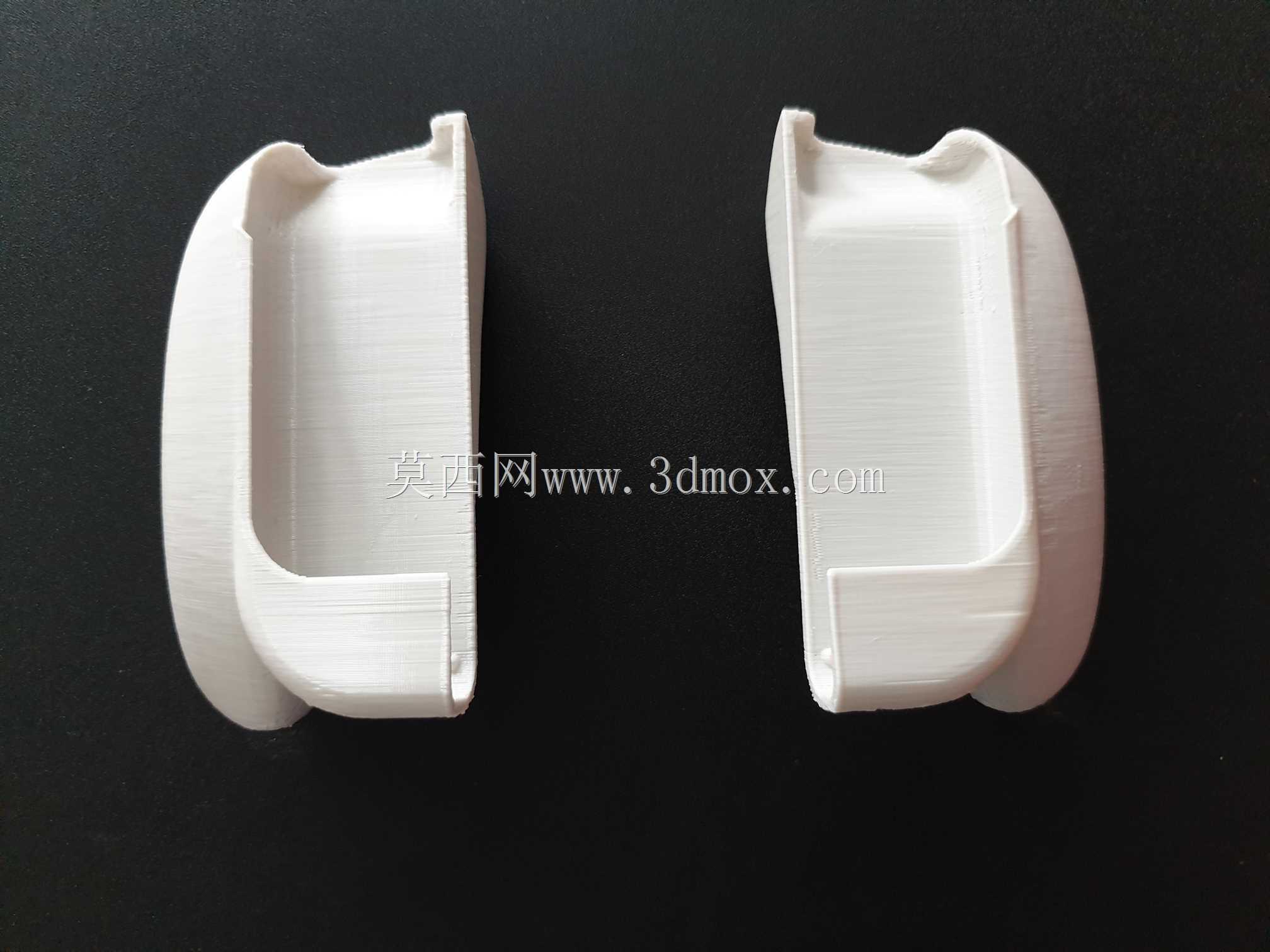

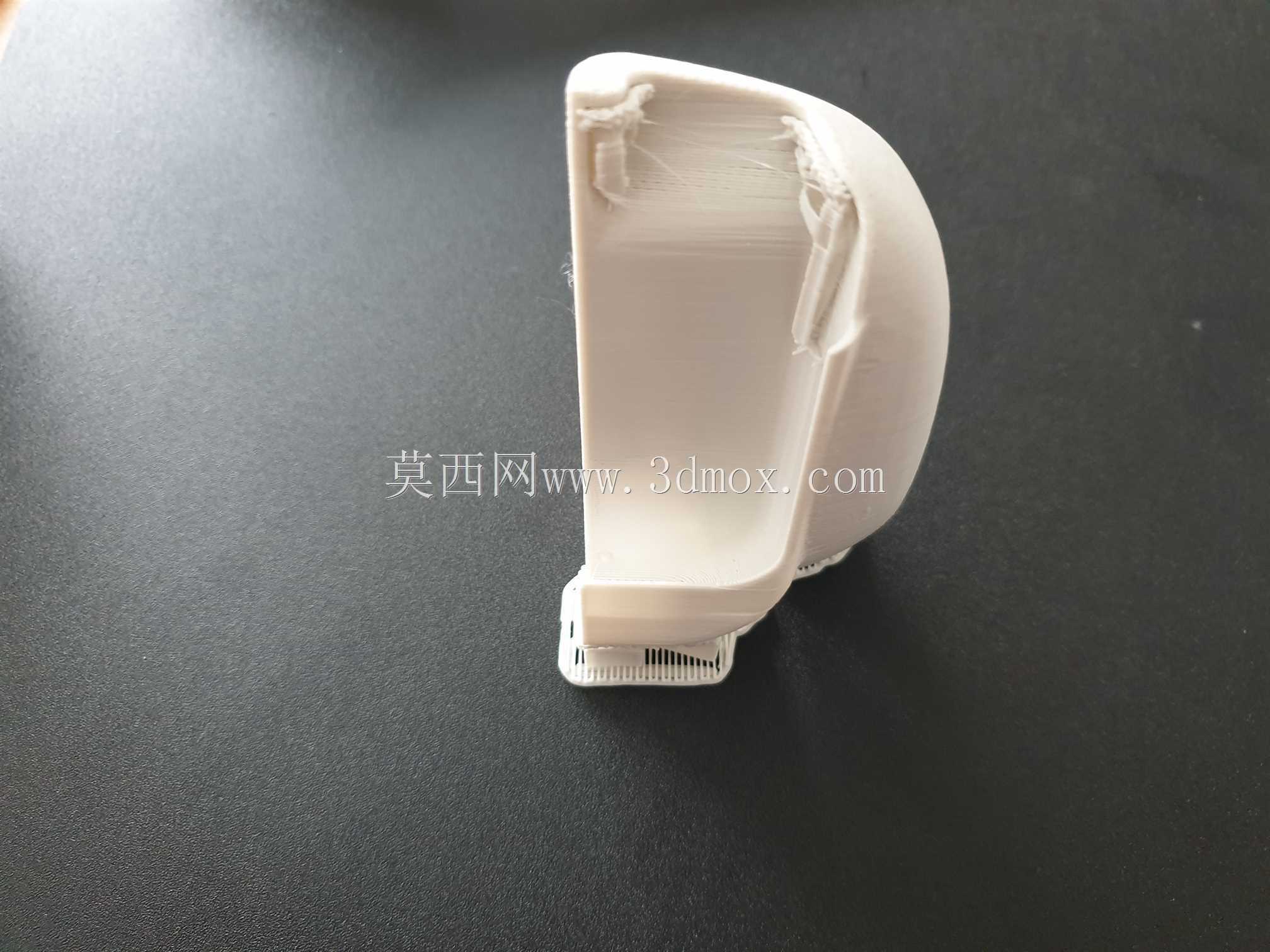

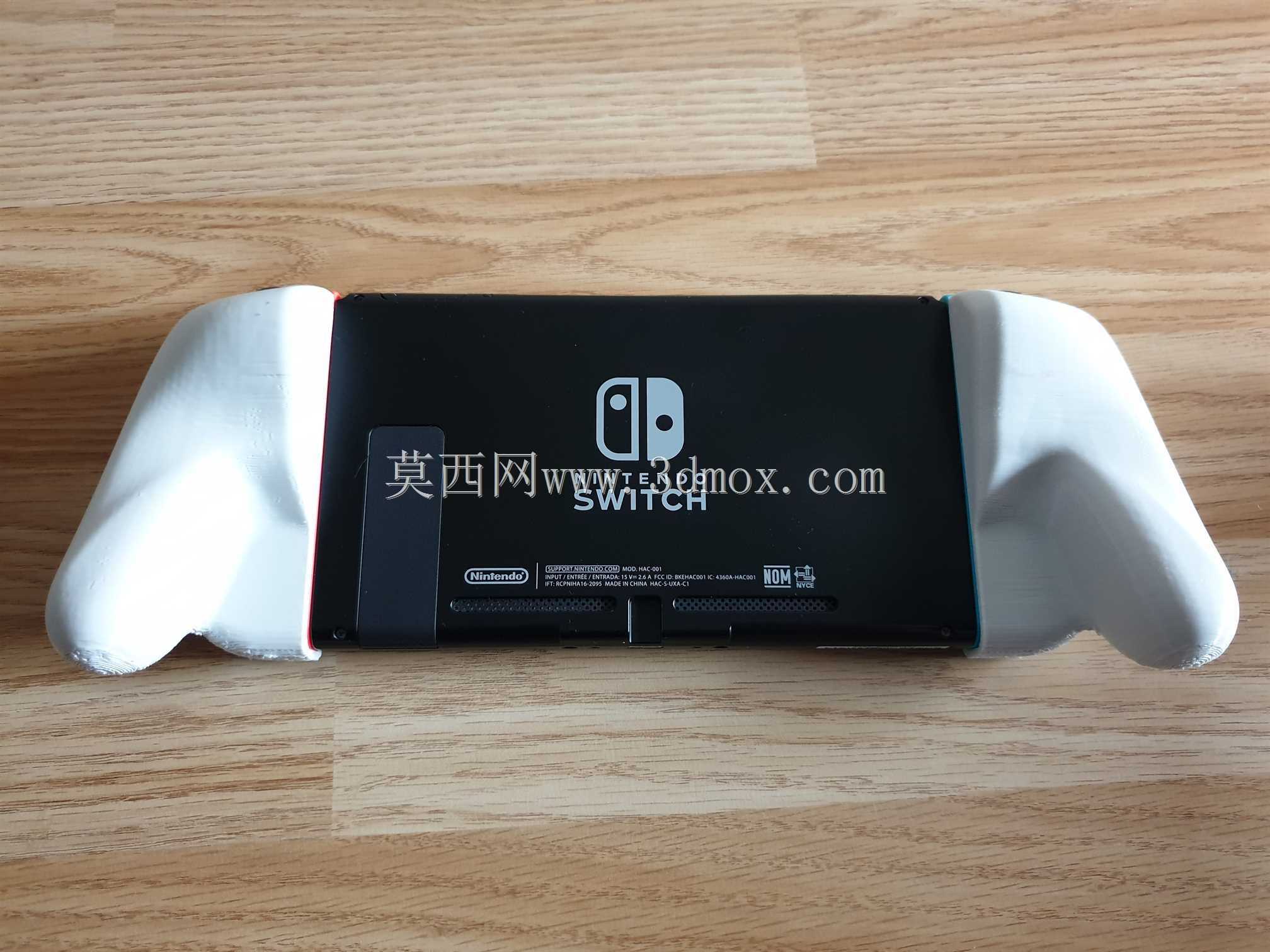

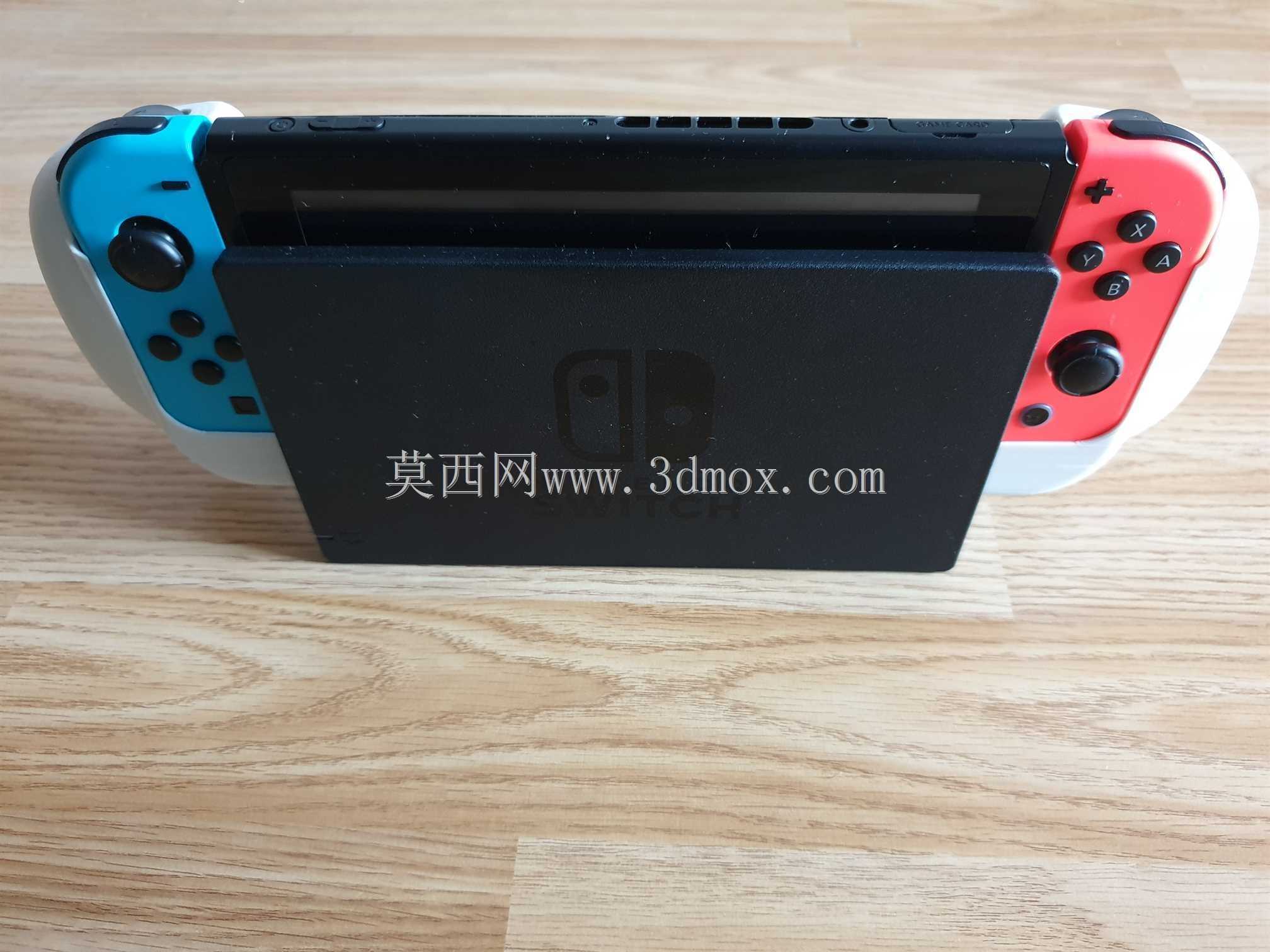

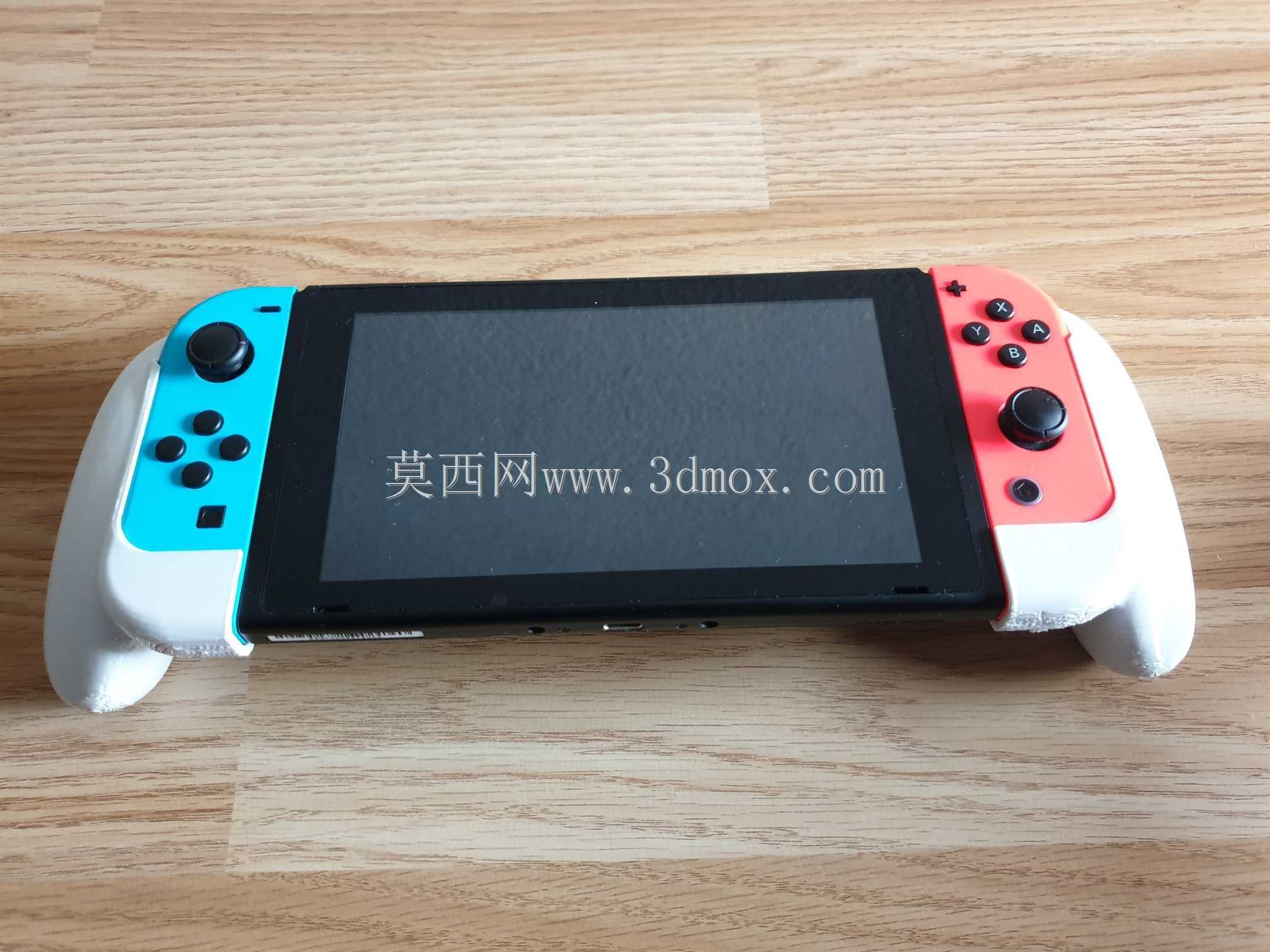

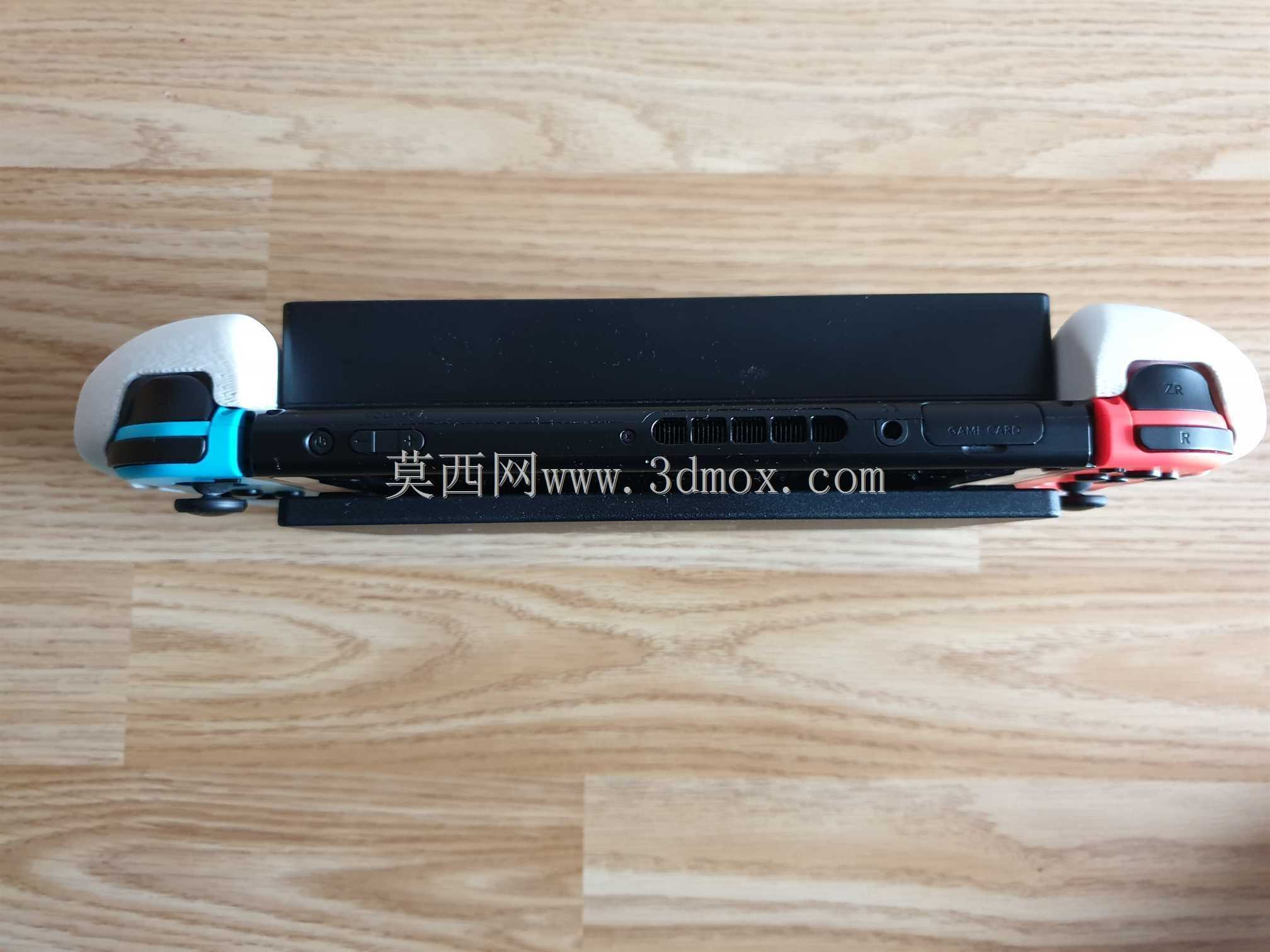

日常做消费电子外设结构设计时，这类掌机配套握把是很典型的人机适配类结构件，核心要解决的是原装Joy-Con单独握持时尺寸偏窄、受力点集中在指节的问题，很多长时间掌机模式游玩的用户会出现掌部酸痛的情况，这款握把就是针对该痛点做的结构优化。从实际使用场景来看，它主要服务于掌机模式下的双手握持操作，不需要额外连接线缆或者加装固定绑带，依靠自身的卡扣结构就能和Joy-Con侧边的安装位点匹配，拆装过程不需要额外工具，单手就能完成卡入和取出的操作，不会在手柄表面留下刮痕。设计初期先做了手部握持的曲面采样，参考了专业PRO控制器的掌部贴合弧度，把握把外侧的承托面做了12度的内倾角度，刚好贴合大鱼际的自然曲面，握持时受力会均匀分散到整个掌面，而不是集中在手指关节位置。结构上做了左右对称的分体式设计，单个握把的安装边界完全匹配Joy-Con的侧边尺寸，不会突出到摇杆和按键的操作区域，安装后不会遮挡肩键、侧面的SR/SL按键，所有操作位点都预留了足够的操作间隙，不会出现按动按键时被握把边缘卡滞的问题。建模的时候先导入Joy-Con的实测点云数据，先把安装卡扣的配合公差留好，卡扣的卡合量控制在0.8mm，既保证安装后不会松脱，又不会因为过盈量太大导致拆卸困难。之后做外侧握持曲面的放样，先画好三个关键截面的轮廓：靠近按键端的窄截面、掌部承托位置的宽截面、尾端的收窄截面，通过曲面放样连接后做曲率连续检查，避免曲面出现突兀的折角，握持时产生硌手的问题。之后做壁厚的均匀化处理，整体壁厚控制在2mm，卡扣位置做局部加厚到3mm，保证反复拆装的结构强度，不会出现卡扣断裂的问题。最后做边缘的圆角处理，所有和手部接触的边缘都做R2以上的圆角，避免锐边割手。实际测试的时候，不同手型的用户握持时，手指都能自然搭在握把的承托位置，长时间操作不会出现局部受压过大的问题，安装后掌机的整体重心也会向掌部方向偏移，减少手腕的承重负担，拆装的流畅度也符合日常使用的需求，不会出现卡滞或者松脱的情况。
